角式安全泄压阀内部结构三维设计

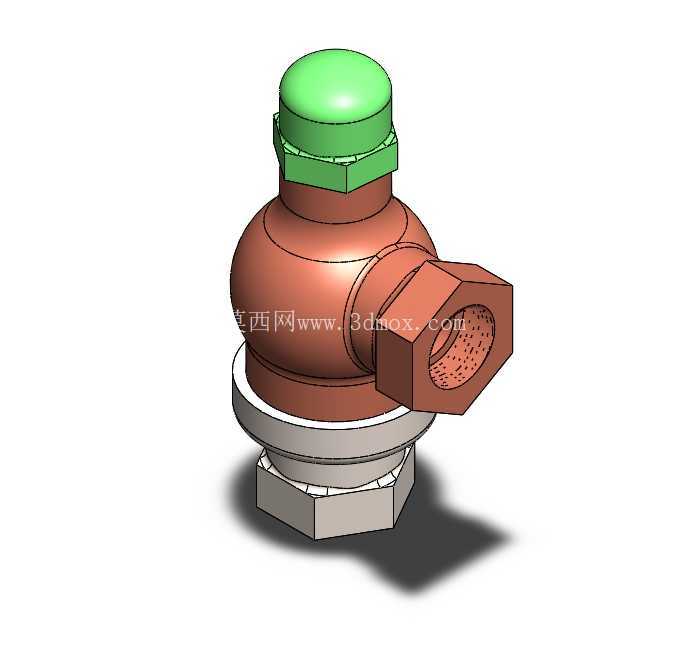

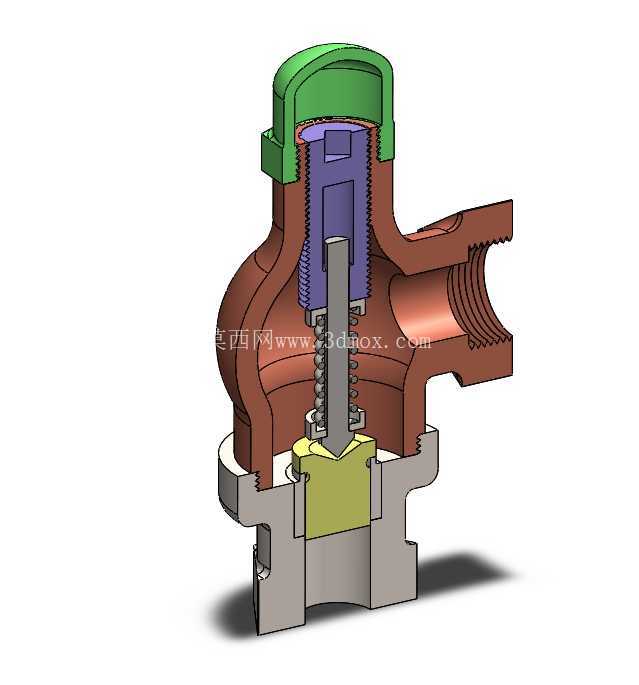

　　这款角式安全泄压阀的结构设计，核心围绕承压管路系统的超压泄放需求展开，在民用供水、小型工业蒸汽回路、压缩空气支管路等场景中，这类角型结构的安全阀有着不可替代的适配优势——相比直通式安全阀，角式结构的进出口呈90度布局，能够直接适配管路转角位置的安装需求，无需额外加装弯头转接，既减少了管路接头的泄漏点，也能在紧凑的安装空间内完成泄压组件的布置，尤其适合设备内部管路排布密集、转角处需要直接配置超压保护的工况。从内部结构来看，该阀采用弹簧直接载荷式的泄压原理，阀瓣的密封面直接贴合阀座的密封区域，弹簧的预紧力通过阀杆传递到阀瓣上，正常工况下弹簧预紧力大于管路介质的工作压力，阀瓣保持密封闭合状态，当管路内压力超过设定的开启压力时，介质压力克服弹簧预紧力推动阀瓣上移，介质从侧部的出口通道快速泄放，待管路压力回落至回座压力值时，弹簧重新推动阀瓣复位密封，避免介质持续泄漏造成的物料损失与安全隐患。设计过程中，首先要明确的是安装边界的尺寸约束：阀体下部的进口采用内螺纹连接结构，侧部出口同样为内螺纹接口，进出口的螺纹规格匹配常规小通径承压管路的连接标准，阀体的外部轮廓没有突出的冗余结构，顶部的弹簧调节罩采用圆弧过渡的外形，既能够保护内部的弹簧与调节组件不受外部磕碰损伤，也能避免安装空间内的尖锐棱角对运维人员造成划伤。内部流道的设计采用平滑过渡的型腔结构，介质从下部进口进入阀腔后，不会出现直角突变的流道截面，能够减少泄压过程中的介质紊流与流阻，

　　降低高速介质对阀体内壁的冲蚀，延长阀门的实际使用寿命。阀杆与导向套的配合间隙经过严格控制，既保证阀瓣升降过程中的对中精度，避免阀瓣偏斜造成的密封面贴合不严、提前泄漏问题，也不会因为间隙过小导致阀杆卡涩，影响超压工况下的开启响应速度。密封面的设计采用锥面配合结构，相比平面密封，锥面密封在相同的弹簧预紧力下能够获得更高的密封比压，对低压工况下的微量渗漏有更好的抑制效果，同时阀瓣开启时的升程控制也经过匹配，保证在超压状态下能够快速达到额定泄放量，避免管路压力持续升高。弹簧的选型匹配是这类安全阀设计的核心要点，弹簧的刚度需要结合设定的开启压力、阀瓣的有效受压面积、额定升程来计算，既要保证开启压力的偏差在标准允许范围内，

　　也要保证回座压力的差值符合工况要求，避免回座压力过低导致介质过度泄放，或是回座压力过高导致阀门反复启闭出现频跳现象。阀体的壁厚设计根据公称压力等级进行校核，在介质流道的转弯处、螺纹连接的根部位置适当增加壁厚，避免应力集中导致的阀体开裂，同时阀体外部的结构筋条布置也兼顾了强度与轻量化的需求，不会因为额外的材料冗余造成整体重量过大，增加管路的承重负担。在实际选型应用中，这类角式安全阀需要注意安装方向的要求，必须保证阀杆处于垂直向上的安装状态，避免倾斜安装导致阀瓣自重对弹簧预紧力造成额外影响，引发开启压力偏差；同时进出口的连接管路需要保证通径不小于阀门的公称通径，避免出口管路通径过小导致泄放时背压过高，影响阀门的正常泄放能力。

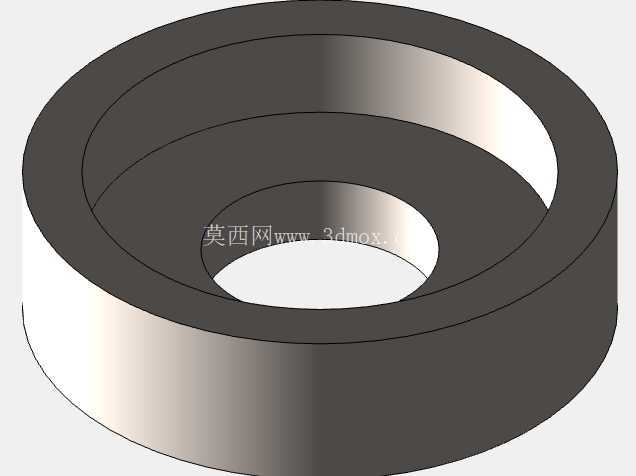

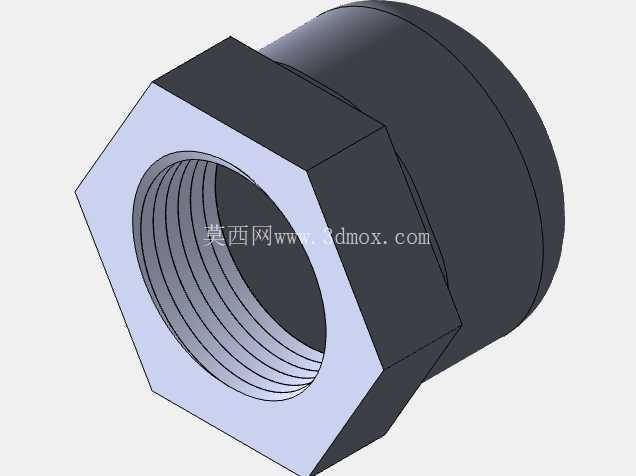

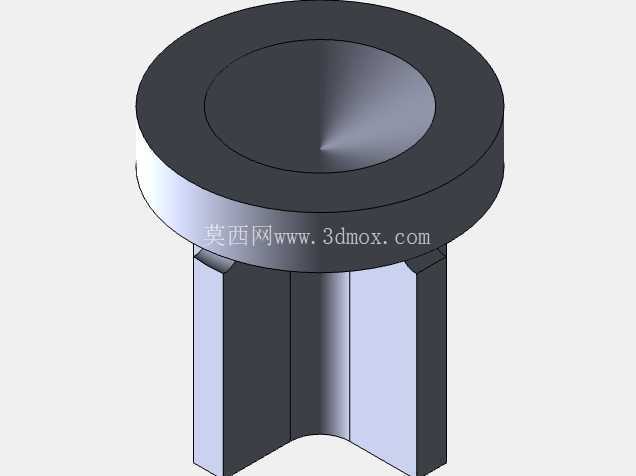

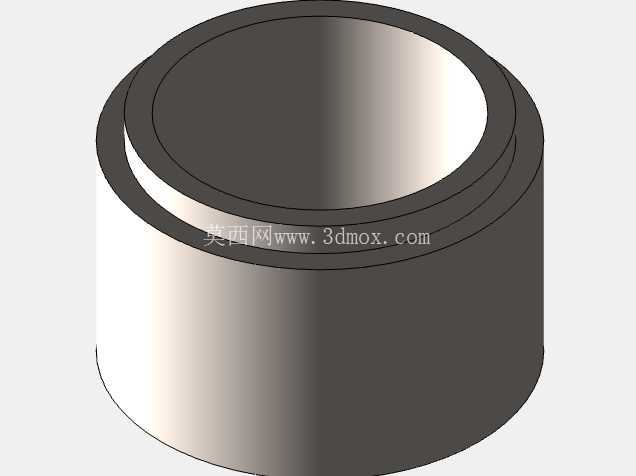

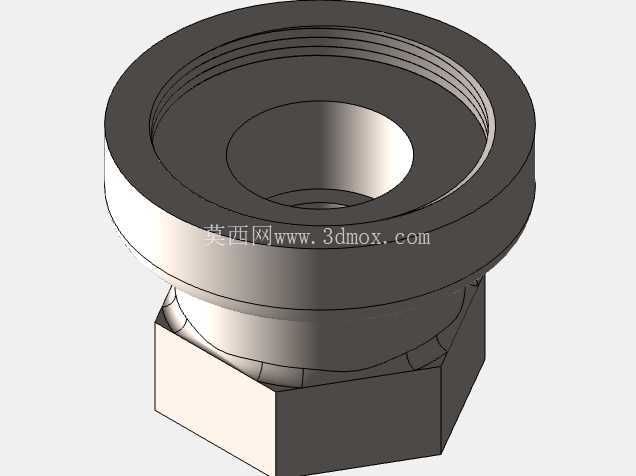

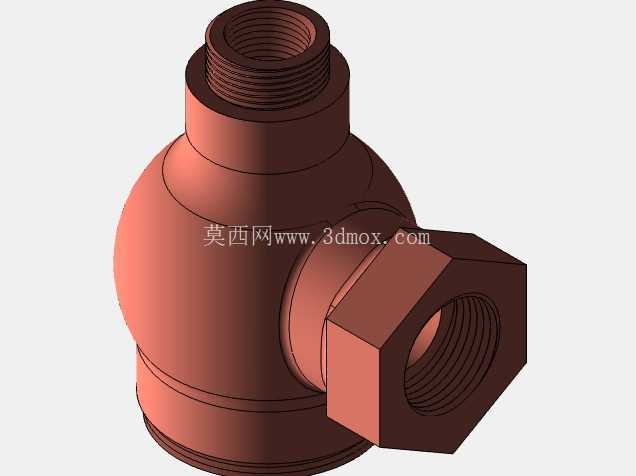

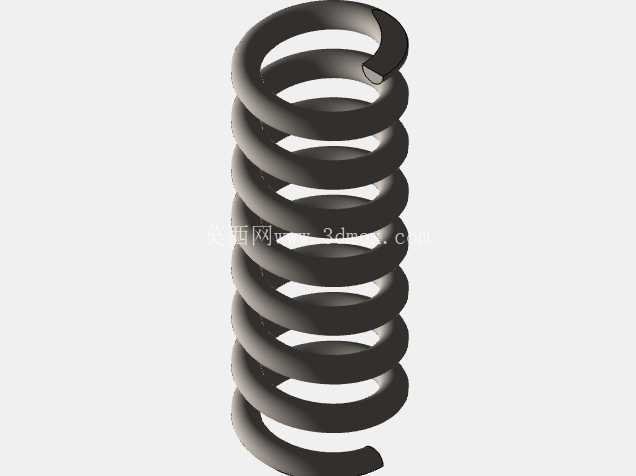

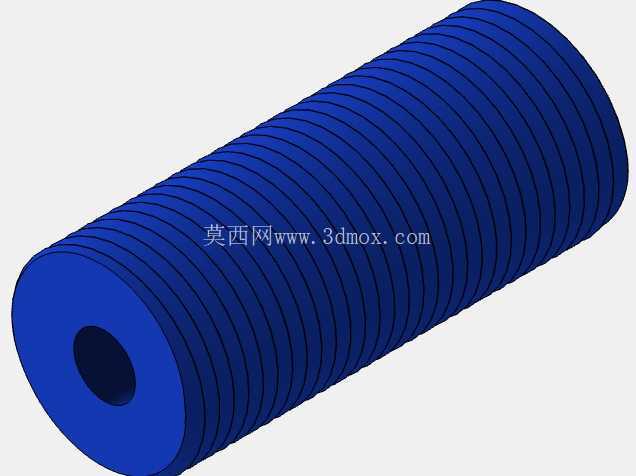

　　从结构拆解的角度看，该阀的组件分为阀体、阀座、阀瓣、阀杆、弹簧、弹簧罩、调节螺母几个主要部分，各组件的装配顺序从下到上依次进行，调节螺母位于弹簧罩内部，用于调整弹簧的预压缩量，从而设定阀门的开启压力，调整完成后可以通过锁紧结构固定调节螺母的位置，避免运行过程中因为振动导致预紧力变化，造成开启压力漂移。密封组件的材质选择需要结合实际流通的介质特性，针对水、压缩空气、低压蒸汽等不同介质，阀瓣密封面可以选用铜合金、橡胶、硬质合金等不同材质，在保证密封性能的同时兼顾耐温、耐腐蚀、耐冲蚀的需求。这款角式安全阀的三维结构完整还原了各组件的配合关系，包括弹簧的有效圈数、阀杆的导向长度、阀腔的流道轮廓、螺纹连接的旋合长度等细节，能够直接用于结构教学、装配仿真、选型参考等场景，也可以作为同类产品改型设计的基础参考框架，帮助设计人员快速完成同类型不同参数安全阀的结构调整与尺寸校核，减少重复建模的工作量，在设计过程中可以直接通过三维模型检查各组件的运动干涉情况，验证阀瓣全升程范围内是否存在卡涩风险，检查流道截面的变化是否均匀，提前发现二维图纸中容易忽略的结构干涉与流道设计问题。
