G1/4转M18x1.5外螺纹旋转接头结构

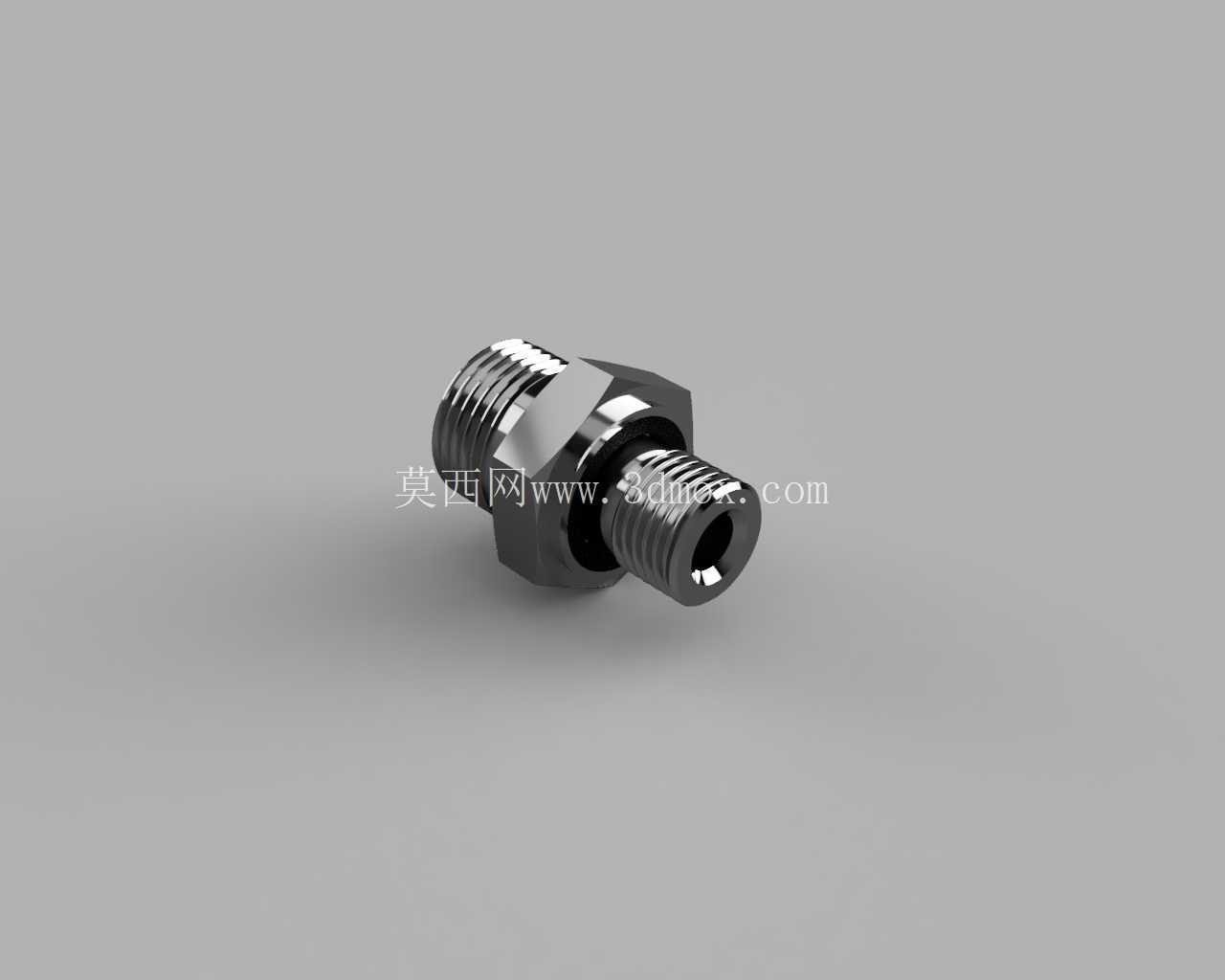

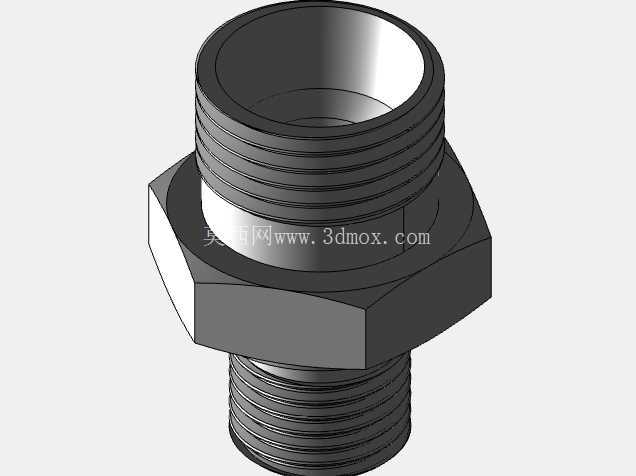

　　在流体管路布设场景里，经常会遇到管路需要相对转动同时保证介质密封输送的需求，这类场景下刚性接头会因为管路扭转产生应力集中，轻则造成管路密封失效泄漏，重则导致接头断裂引发设备故障，旋转接头就是为解决这类相对转动工况下的介质连通问题设计的管路连接件。这款接头采用两端外螺纹的结构设计，一端为G1/4英寸非密封管螺纹，另一端为M18x1.5公制细牙螺纹，适配两种不同螺纹标准的管路对接需求，中间的六角台结构是专门为安装扳手预留的夹持位，安装时可以用开口扳手或者活动扳手卡持六角部位施加扭矩，避免拧接头时损伤螺纹部位或者造成接头本体变形。从结构设计逻辑来看，这类直通式旋转接头内部没有复杂的流道变径，介质流通的通径保持一致，

　　能最大程度降低介质流经接头时的压力损失，不管是压缩空气、液压油还是低压冷却水这类常见工业流体，都能顺畅通过，不会在接头内部形成紊流或者介质沉积。接头的密封结构设计在两个螺纹衔接的根部位置，安装时可以搭配对应规格的组合密封圈或者生料带做端面/螺纹密封，保证静态连接位置的密封可靠性，而旋转活动部位的密封采用内置的耐磨密封件，能在允许的转速范围内保持转动过程中的密封性能，不会因为接头两端的管路相对转动出现介质泄漏。在实际设备配套场景里，这类小通径旋转接头常被用在气动工具的进气端、自动化设备的旋转工作台气路连接、机床冷却管路的活动段、液压夹具的旋转供油部位，这些场景里管路会跟随执行件做周期性的回转动作，普通刚性接头无法承受持续的扭转应力，

　　而这款旋转接头可以让两端管路保持相对转动的同时维持通路连通，抵消扭转应力对接头和管路的损伤。从安装边界来看，接头两端螺纹的有效旋合长度符合对应螺纹标准的常规设计要求，G1/4端的外螺纹可以适配内螺纹为G1/4的管路接头或者设备接口，M18x1.5端可以适配对应规格的内螺纹软管接头、硬管接头，中间六角台的对边尺寸采用标准五金件的通用规格，不需要使用特制扳手就能完成安装，整体外形的最大外径控制在合理范围，不会因为接头本体尺寸过大造成安装空间不足的问题，在狭小的设备布设空间里也能顺利完成装配。设计这类接头的时候，首先要保证两端螺纹的同轴度，否则安装后会出现管路别劲的问题，加速旋转部位密封件的磨损，缩短接头的使用寿命；

　　其次旋转部位的配合间隙要控制在合理范围，间隙过大会造成密封件偏磨泄漏，间隙过小会导致转动阻力过大，甚至出现卡滞无法转动的情况，失去旋转接头的作用；另外接头本体的材质选择要适配输送介质的特性，常规场景下使用镀锌碳钢材质就能满足强度和防锈需求，有腐蚀性介质的场景可以更换为不锈钢材质，保证接头的使用寿命。在管路装配时，要注意控制螺纹旋合的扭矩，不能因为追求密封效果过度拧紧，否则会造成螺纹滑牙或者接头本体开裂，尤其是六角台和螺纹衔接的位置是应力集中区域，过大的拧紧扭矩很容易造成这个部位断裂。旋转接头安装完成后要手动转动活动端，检查转动是否顺畅无卡滞，再通入介质做保压测试，确认静态和转动状态下都没有泄漏之后再投入正常使用，日常设备维护时也要定期检查旋转部位的密封情况，如果出现泄漏要及时更换密封件或者整体更换接头，避免介质泄漏影响设备正常运行。这类小规格旋转接头虽然只是流体管路里的一个小型连接件，但在很多需要相对转动的管路场景里是不可替代的部件，合理选型和正确安装能大幅降低管路故障的概率，提升整个流体系统的运行可靠性。
