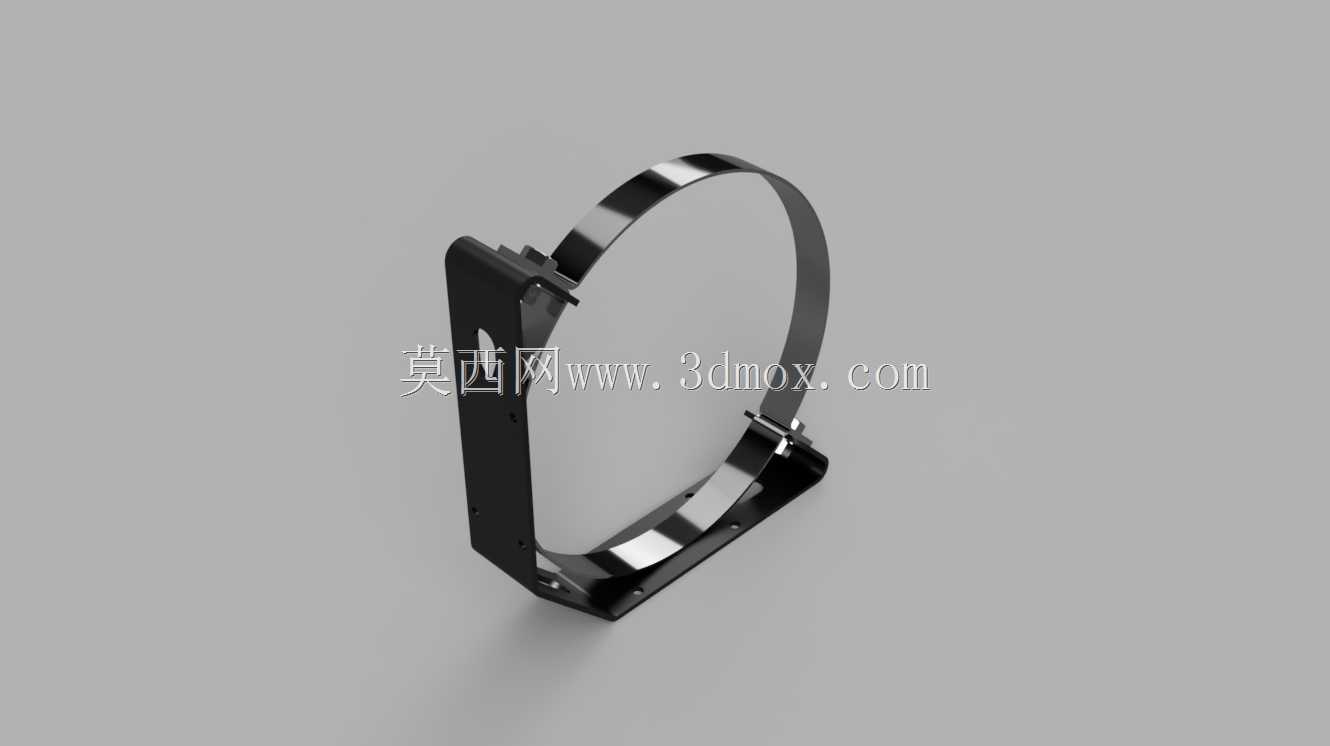

十四英寸车用CNG气瓶抱箍固定支架

　　在商用车后置燃气供给系统、小型CNG加气站撬装管路布置、双燃料车辆改装作业现场，气瓶的径向固定始终是安全设计里优先级极高的环节。这款适配14英寸直径气瓶的环形抱箍支架，正是针对该类安装场景开发的承载构件，整套结构没有冗余装饰，所有型面都围绕约束气瓶、分散载荷、适配车体安装面三个核心目标展开。

　　从实际装车工况来看，CNG储气瓶工作时内部充压至20MPa级别，瓶体自身重量加上车辆行驶过程中的颠簸、急刹、转向侧向力，会对固定点产生持续交变载荷，一旦抱箍刚性不足或者安装脚贴合度差，长期使用后容易出现紧固点松动、带体局部变形，甚至瓶体移位剐蹭周边管路的风险。设计这套支架时，首先要匹配14英寸瓶身的外径公差，环形钢带的内圈曲率完全贴合瓶体圆柱面，避免局部点接触造成应力集中，钢带选用折弯成型的金属带材，宽度方向预留足够承载截面，既不会因带身过窄压伤瓶体防护层，也不会因刚性冗余过多造成整车不必要的增重。

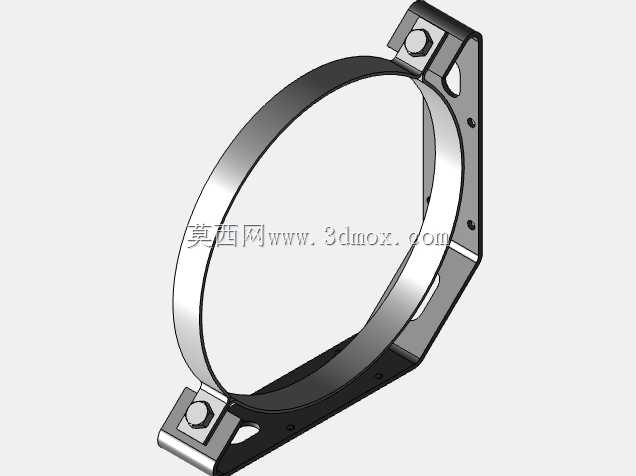

　　支架的安装基座采用一体式折弯成型的L型支脚，支脚与环形钢带的衔接位置做了贴合焊接处理，焊缝沿着钢带侧边连续布置，传递载荷时不会在衔接位置出现应力突变。支脚底板上预留了对应车体安装梁的螺栓过孔，孔位间距按照常规商用车车架横梁、改装车专用气瓶安装架的通用孔距设计，现场安装时不需要额外在车体上扩孔或者补焊转接板，直接穿入高强度螺栓配合防松垫圈即可完成固定。环形钢带的开合端设置了快锁紧固结构，一端为铰接销轴，另一端为带调节余量的锁紧螺栓，装配时先将抱箍环绕扣合在瓶身外侧，穿入锁紧螺栓后逐步拧紧，让钢带内圈均匀贴紧瓶身外壁，既可以限制瓶体的径向窜动，也能通过恒定的抱紧力避免车辆振动时瓶体与支架之间出现相对滑动。

　　现场布置时，该支架通常成对配合使用，两个支架分别支撑在气瓶两端靠近封头的直筒段位置，支撑点避开瓶体的焊缝区域与阀门安装端，保证载荷均匀分布在瓶身支撑区间。支架的安装边界需要提前在三维布局中校核：环形部分的内圈直径严格对应14英寸瓶体外径，钢带外侧到安装底板底面的垂直高度预留出瓶体下方与车架表面的安全间隙，避免车辆满载下沉时瓶体底部剐蹭车架；支脚的横向伸出长度适配不同宽度的安装梁，锁紧螺栓的操作侧预留出扳手作业空间，后期维保人员不需要拆卸周边其他管路即可完成抱箍松紧度的复检与紧固。

　　针对车辆行驶中的振动工况，钢带与瓶体接触的工作面可以配套橡胶减震垫，一方面弥补瓶体外径的制造公差，让抱紧力分布更均匀，另一方面阻断金属支架与瓶体之间的硬接触，避免长期振动磨损瓶体的外防护涂层。整个构件的折弯圆角位置都做了圆弧过渡，没有尖锐棱角，装配作业时不会划伤操作人员的线缆、气管，也不会在车辆运行中割损周边布设的燃气软管。从结构建模的角度来看，这套支架的所有型面都遵循钣金成型工艺逻辑，钢带的展开长度、折弯系数、焊接预留量都可以直接对接生产下料，不需要二次工艺补正，不管是新车量产线的燃气系统装配，还是在用车的油改气改装场景，都能快速完成适配安装，为高压储气瓶提供可靠的径向约束。
