带固定销集成式滚轮传动滑轮组件

　　在轻工输送、小型线缆牵引、精密传动副配套等场景中，这类集成固定销的滚轮滑轮组件是承担动力传递、转向支撑的核心基础零件，区别于传统分体式滑轮与销轴的装配结构，该组件将滑轮本体与固定销做集成化设计，从根源上规避了销轴窜动、配合间隙累积带来的传动精度损失问题。从实际工况适配角度看，这类滑轮组件常配套在小载荷连续运转的传动链路中，比如交流稳压设备内部的调压机构传动段、小型皮带输送线的转向支撑位、线缆收放设备的导向轮组，工作过程中滑轮通过轮面与皮带、线缆或柔性传动件接触，将旋转运动转化为直线牵引力或是改变传动方向，和配套的滚筒类零件形成协同传动副，轮面与传动件的接触弧度经过匹配设计，能保证接触应力均匀分布，避免局部应力集中导致的传动件过早磨损。

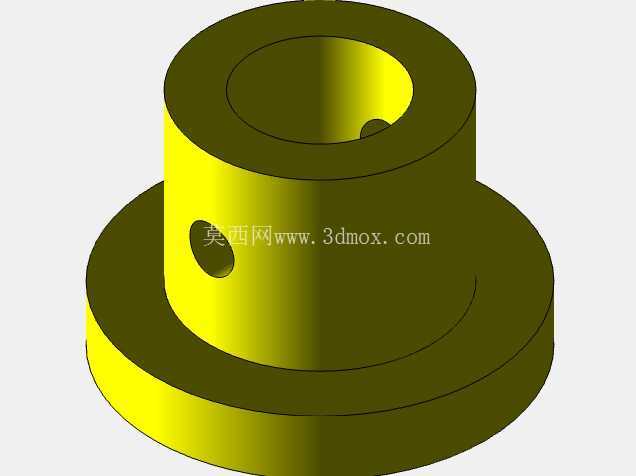

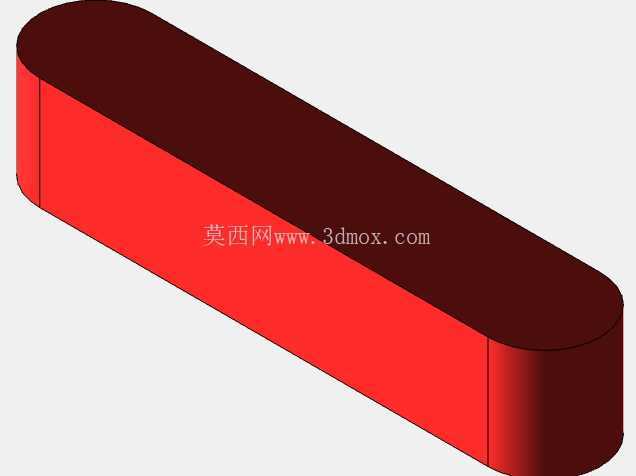

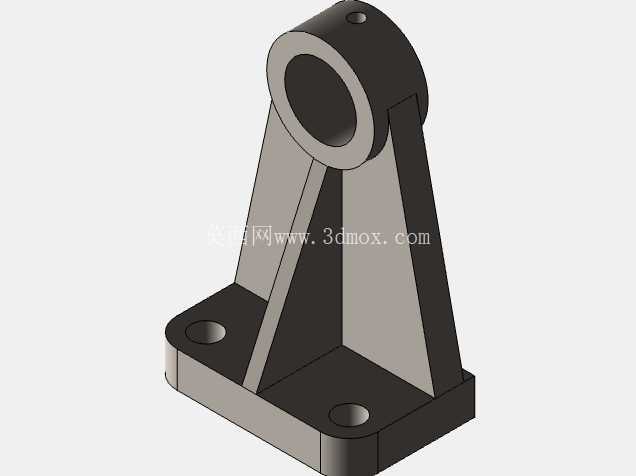

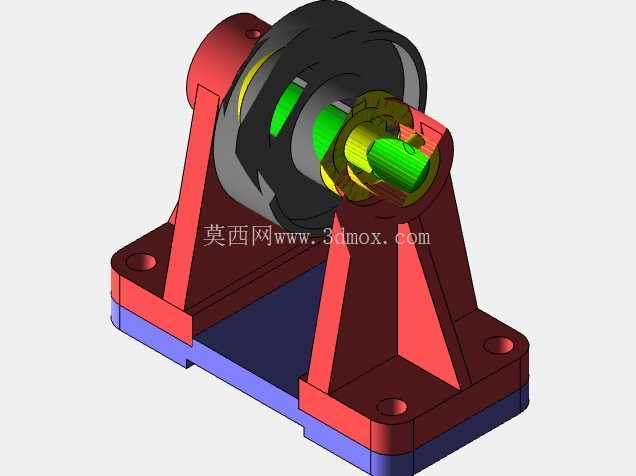

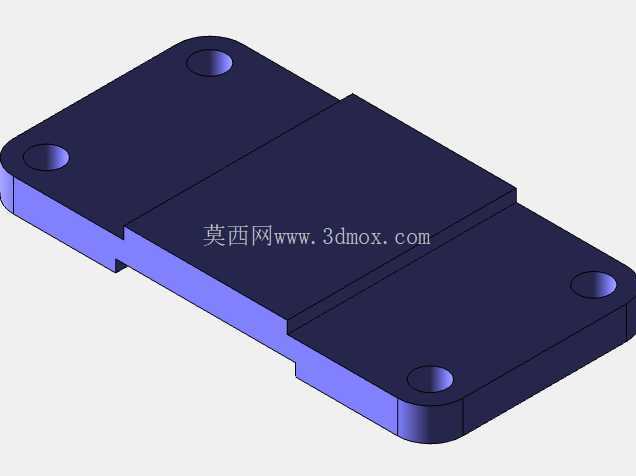

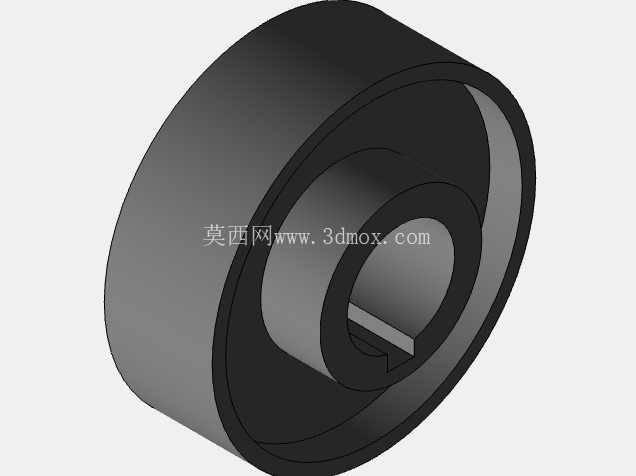

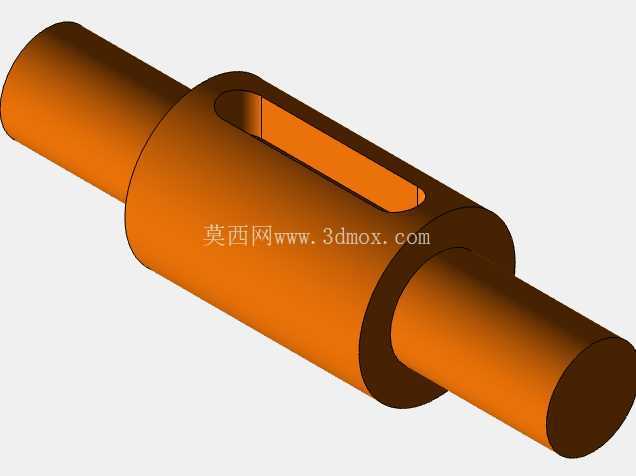

　　从结构设计逻辑来看，整个组件采用对称式双支撑座结构，底部安装板设置四个沉头安装孔，安装时可通过螺栓直接固定在设备的安装基准面上，安装板与两侧的支撑立板采用三角加强筋过渡，能承受径向载荷带来的倾覆力矩，避免支撑座在长期受载后出现变形。支撑立板的轴孔位置与集成销的轴段采用间隙配合，销接头作为枢轴点，既允许滑轮绕固定轴线做顺畅的旋转运动，又能通过轴肩结构限制滑轮的轴向窜动，保证轮面始终与传动件保持对中状态，不会出现偏磨问题。滑轮的滚轮部分采用内嵌式轮槽设计，轮槽的截面弧度适配常用的圆皮带、小型三角带或是圆截面线缆，传动过程中能自动对中，无需额外设置导向挡边，减少了零件数量的同时也降低了装配调整的工作量。

　　设计过程中针对摩擦损耗做了专项优化，滑轮与固定销的配合面预留了润滑脂存储间隙，长期运转时可在配合面形成稳定油膜，将滑动摩擦系数控制在较低水平，减少运转过程中的温升与磨损量，保证传动效率维持在较高区间。整个组件的外形轮廓规整，安装边界清晰，底部安装板的长宽尺寸适配多数小型设备的安装空间，支撑立板的高度经过核算，保证滑轮轮面的最低点与安装基准面留有足够的安全间隙，不会在运转过程中与安装面或是周边的其他零件发生干涉。从装配逻辑上看，该组件采用模块化设计，所有零件均可拆分维护，当滚轮轮面出现磨损后，可单独更换滑轮本体，无需更换整个支撑座与固定销，降低了后期维护的成本与工作量。

　　在实际选型适配时，需要注意该组件的额定径向载荷匹配工况需求，由于采用双支撑结构，其抗径向载荷能力优于单悬臂式滑轮，适合在传动方向固定、载荷平稳的连续运转场景使用，不适合承受较大的冲击载荷与轴向载荷。轮面的加工粗糙度经过控制，既能保证与传动件之间有足够的摩擦力避免打滑，又不会因为粗糙度过高过度磨损传动件的接触面。固定销的轴端设置有轴向限位结构，装配到位后可通过卡圈或是端盖锁定轴向位置，避免设备运转过程中因为振动导致销轴脱出，引发传动链路失效。整个结构的受力传递路径清晰，传动件施加给滑轮的径向载荷通过滚轮传递到集成销，再通过销的两端轴段传递到两侧的支撑立板，最终通过底部安装板的连接螺栓传递到设备基体上，每一段受力截面都经过强度校核，能保证在额定载荷下长期运转不会出现塑性变形或是断裂问题。
