侧按式塑料插扣结构设计

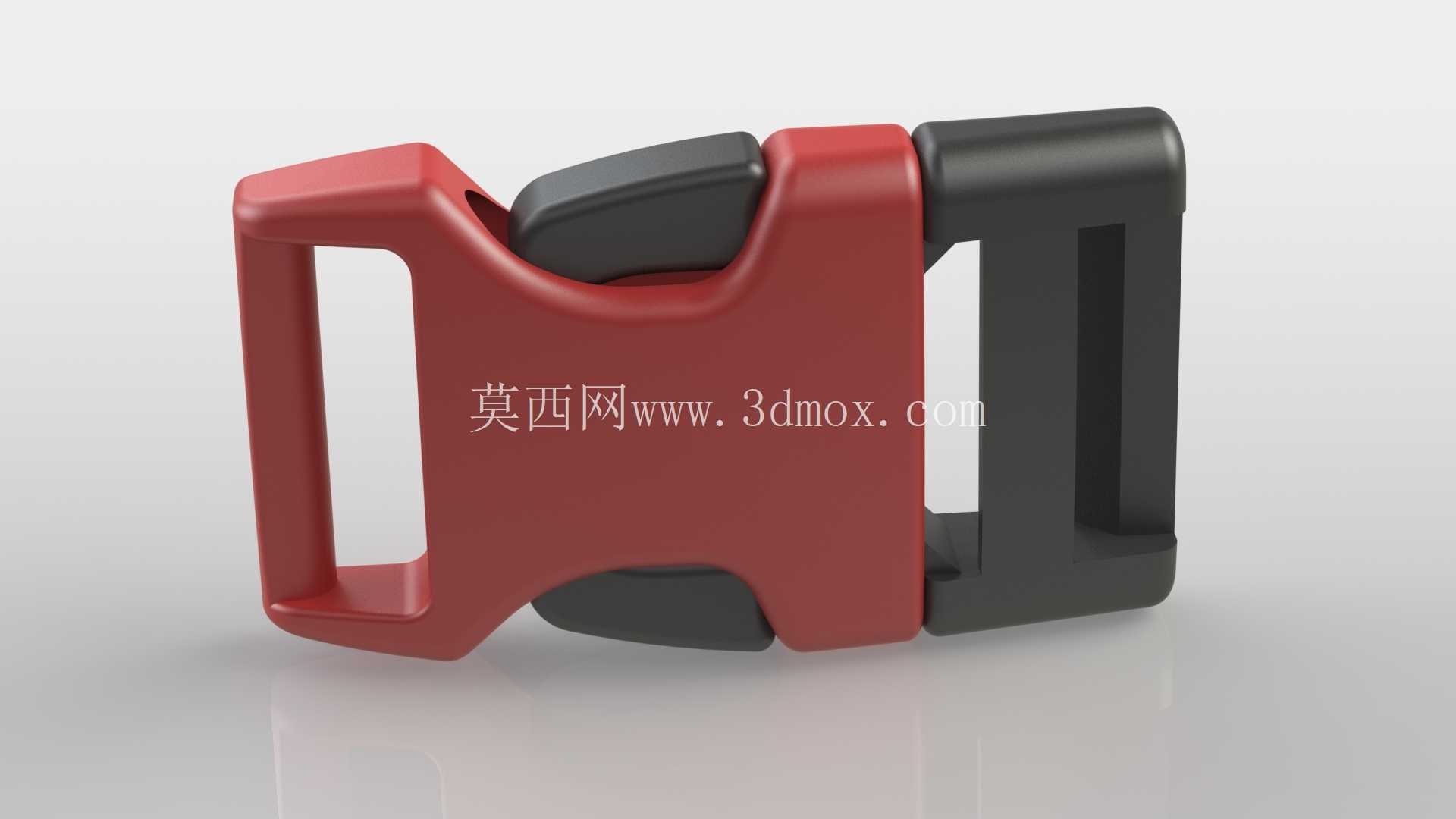

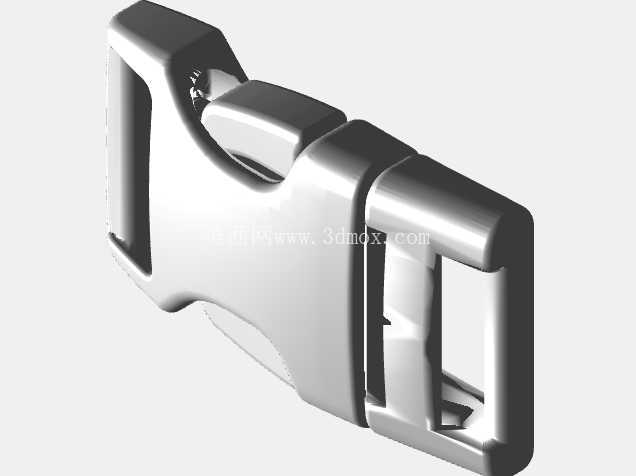

　　日常接触到的插扣类连接件，很多人只知道它能实现快速开合，却很少关注结构设计里的细节考量。这款侧按式插扣采用公母对插的结构形式，主体分为两个独立的插接单元，红色部分为公扣主体，黑色部分为母扣锁止座，两者配合时无需额外工具，仅靠手部按压即可完成锁止与解锁操作。从应用场景来看，这类插扣的覆盖范围极广，户外背包的腰带、胸带固定，儿童安全座椅的绑带调节，宠物牵引绳的胸背带连接，甚至工业设备上的临时束带、物流周转箱的绑带固定，都能见到同结构类型的扣件身影，不同场景下对插扣的拉力、耐候性、解锁力度的要求差异很大，建模时需要提前匹配对应场景的性能边界。

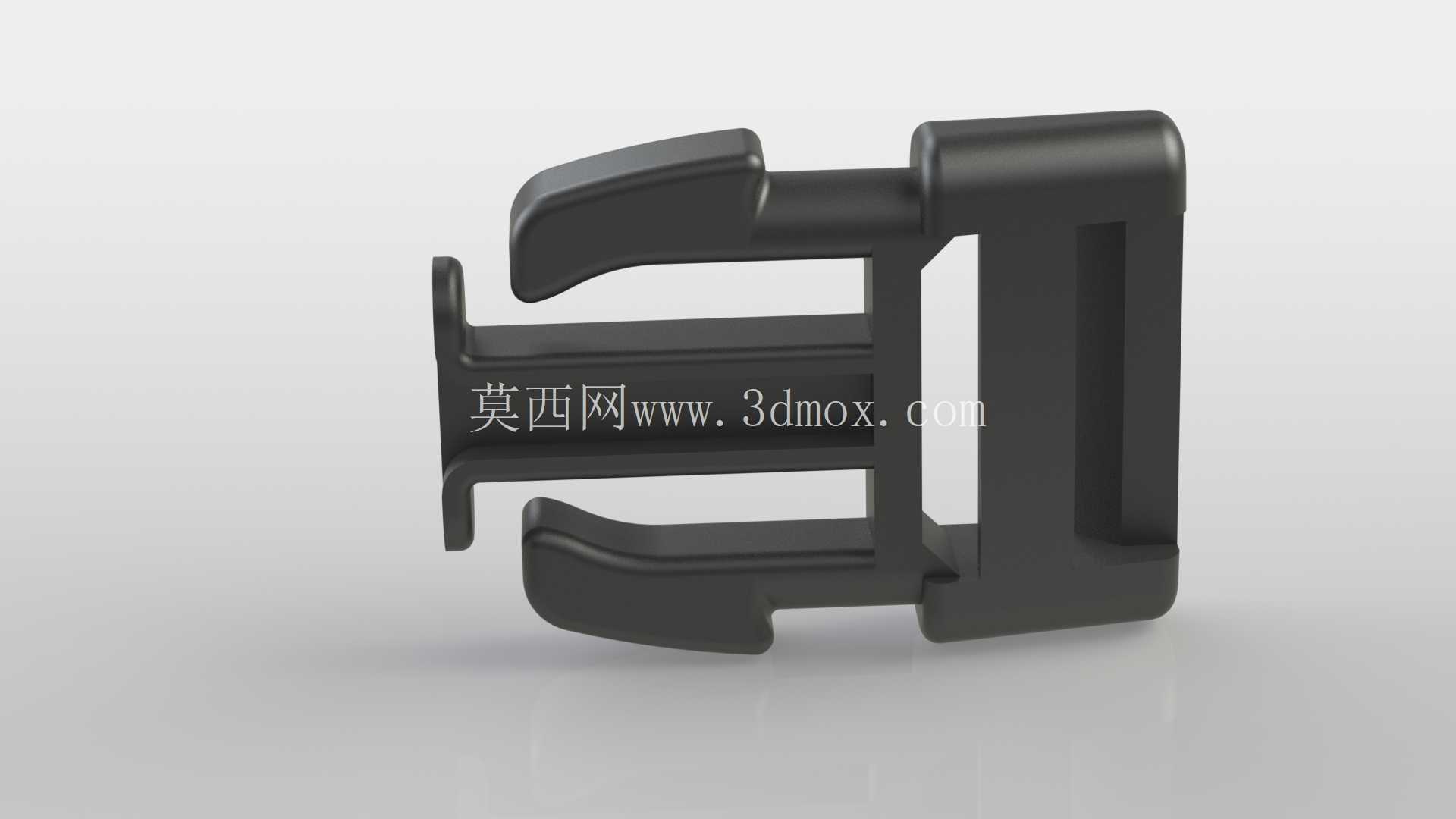

　　从功能特性上看，这款插扣的解锁按键设置在公扣的侧面，区别于传统正面按压的插扣结构，侧面按压的设计能避免正面受挤压时意外解锁的问题，比如背包满载时腰带位置的插扣如果是正面按键，很容易被腰部的硬物或者身体倚靠的外力误触打开，侧面按键的按压方向垂直于插扣的插接方向，外力沿插接方向施加时不会触发解锁结构，锁止可靠性更高。公扣上的弹性锁舌采用一体化注塑的悬臂梁结构，锁舌的倾斜导向面在插入母扣时会被母扣的内壁挤压变形，当公扣插入到位后，锁舌弹入母扣对应的锁止槽内，实现轴向的锁止限位，此时沿织带拉伸方向施加拉力，锁舌的直角端面会卡在母扣的锁止槽侧壁，不会出现脱开的情况。

　　设计思路上，这款插扣的两个插接单元都预留了织带穿装的框型结构，穿装织带的槽位宽度根据常用织带的规格做了适配，常规20mm、25mm宽度的织带都能顺利穿入，槽位的边缘做了R0.5的圆角处理，避免织带长期摩擦槽口锐边出现起毛、断裂的问题。公扣和母扣的插接配合间隙控制在0.15mm-0.2mm之间，间隙过小会导致插拔阻力过大，低温环境下塑料件收缩后甚至会出现插不进去的情况，间隙过大则会导致插接后旷量明显，锁止时出现晃动异响，长期使用后磨损加快，锁止可靠性下降。解锁按键的按压力度做了针对性优化，按压力度设置在15N-20N之间，这个力度范围既能保证成年人可以轻松单手按压解锁，又能避免儿童误按打开，比如用在儿童安全座椅上时，过小的按压力度会让儿童自行解开绑带带来安全隐患，过大的按压力度则会让成年人操作时觉得费力。

　　外形尺寸与安装边界方面，这款插扣整体插接完成后的总长度控制在45mm左右，公扣端的织带框内宽25mm，母扣端的织带框内宽同样为25mm，公扣插入母扣的深度为12mm，安装时需要预留足够的操作空间，侧面按键的位置需要预留至少10mm的手指按压空间，避免周围的织带或者面料挡住按键导致无法解锁。插扣的外轮廓所有棱角都做了圆弧过渡，最小圆角不小于R1，避免尖锐的棱角划伤使用者或者勾刮衣物面料。材质选择上，这类插扣一般采用POM或者PA66材质注塑成型，POM的耐磨性更好，插拔寿命更长，PA66的韧性更好，低温环境下抗冲击性能更优，建模时需要根据选用的材质调整悬臂梁锁舌的厚度，POM材质的锁舌厚度可以设置为2.5mm，PA66材质的锁舌厚度可以适当减薄到2.2mm，保证弹性变形量在材料的许用范围内，不会因为反复形变出现断裂。

　　从结构细节来看，母扣内部的锁止槽做了1度的拔模斜度，方便注塑生产时脱模，同时锁止槽的深度设置为3mm，足够的锁止深度能保证拉力作用下锁舌不会从槽内脱出。公扣的导向头做了锥形导向结构，插入母扣时能自动对中，即使插接时存在一定的角度偏差，也能顺着导向面顺利滑入母扣内部，不需要刻意对准位置，提升使用的便捷性。织带穿装框的横梁位置做了防滑纹理设计，织带穿入后绕横梁折叠缝制，防滑纹理能增加织带和塑料件之间的摩擦力，避免织带长期受拉后出现滑动移位，保证绑带的调节长度不会自行变化。
