乘用车多辐式铝合金轮毂轮辋总成

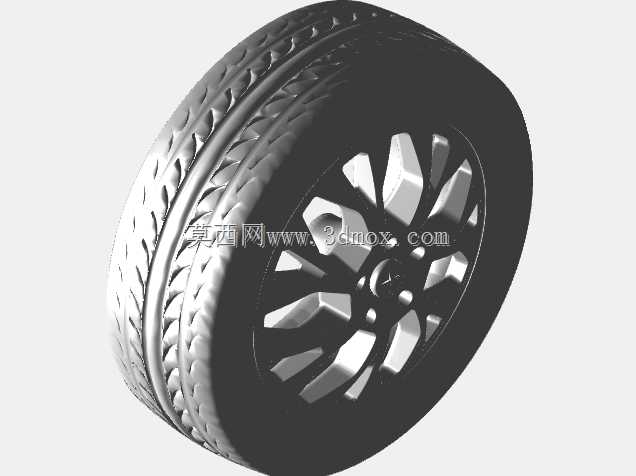

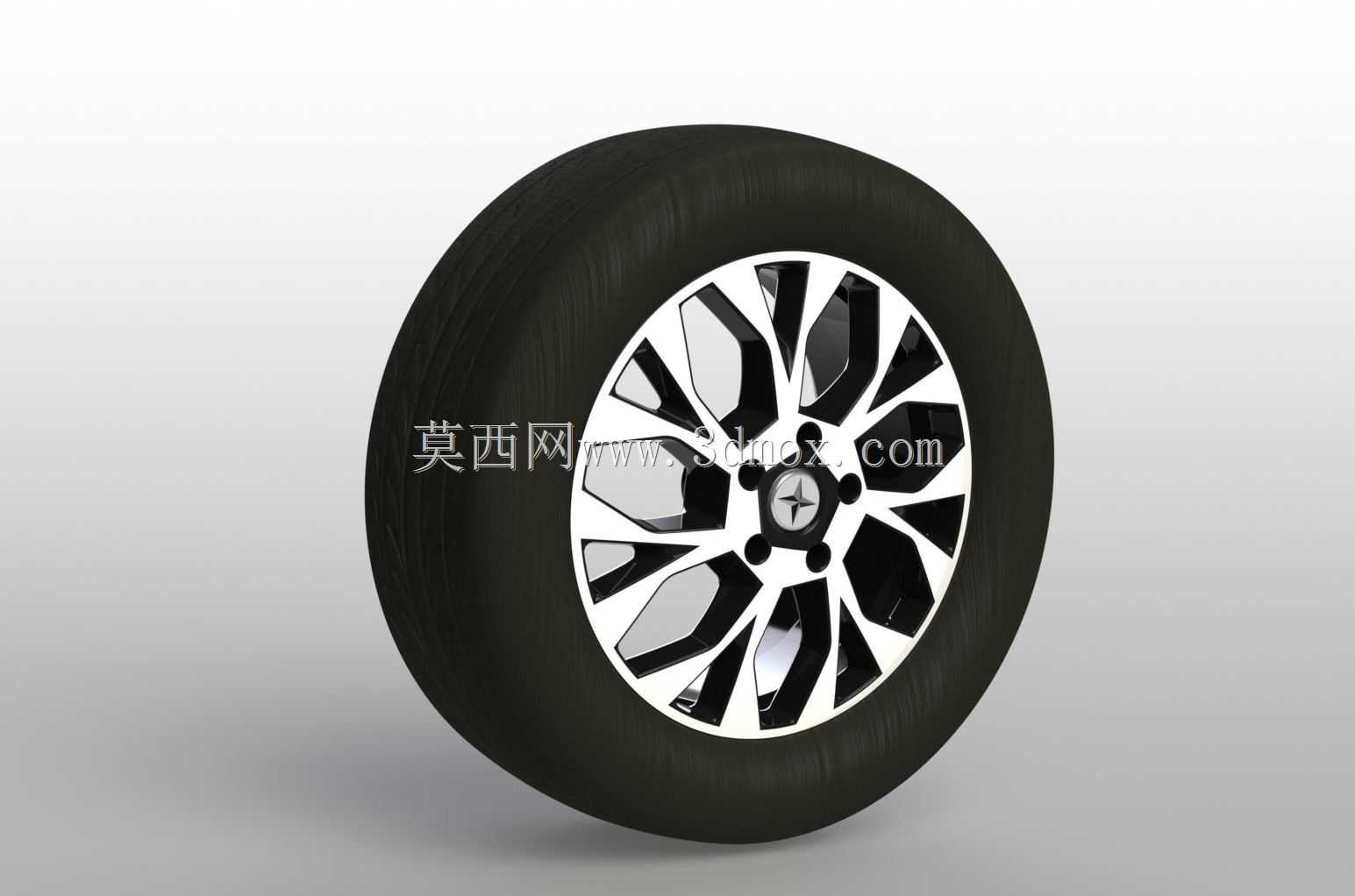

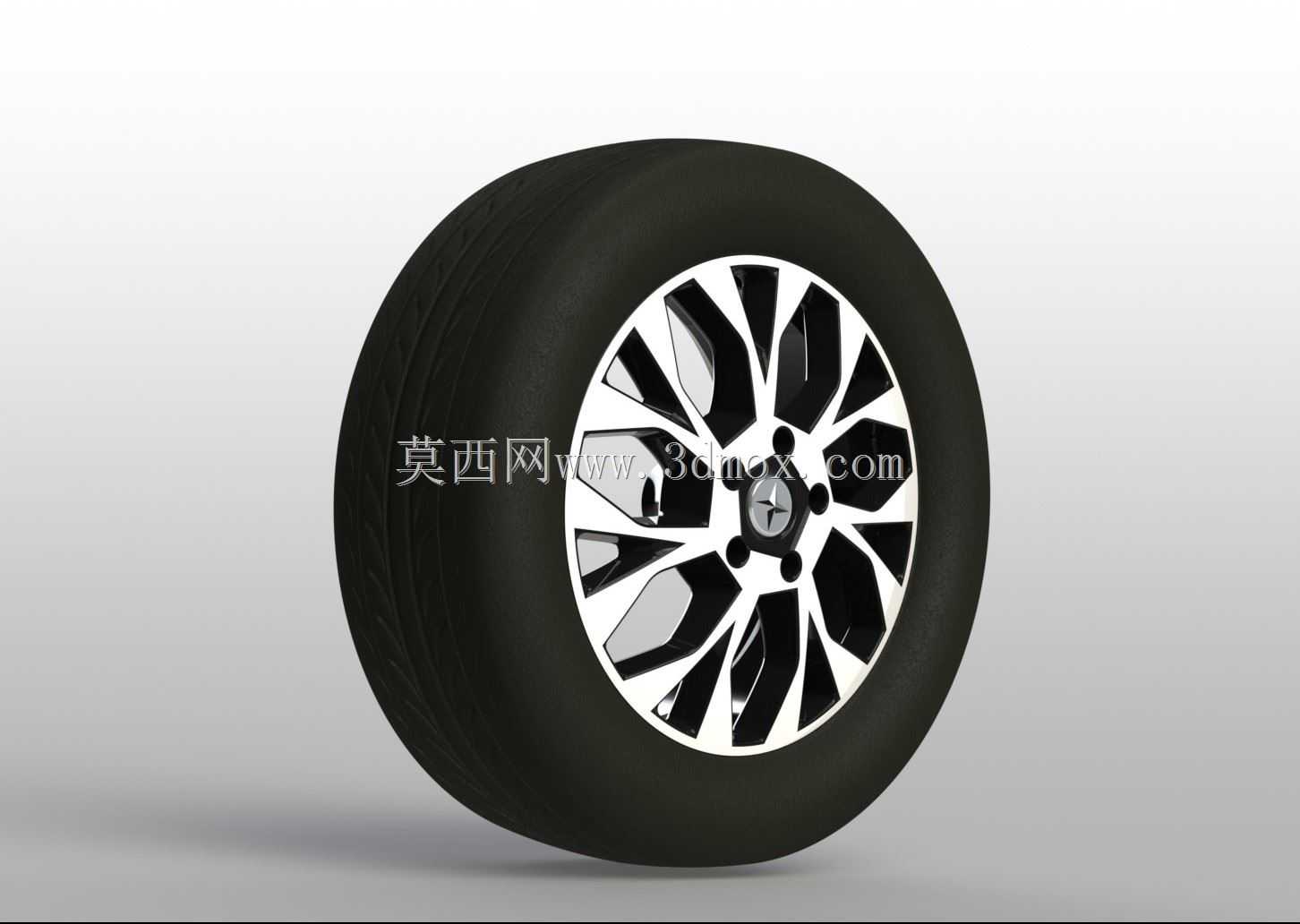

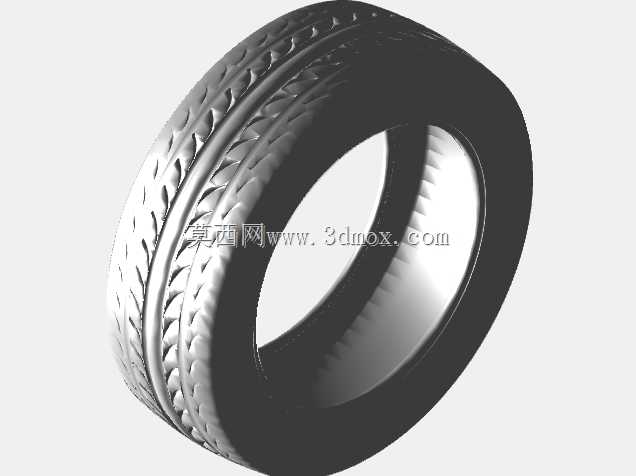

　　这套车轮总成的三维结构围绕乘用车行驶承载、轮胎装配与整车外观匹配展开，轮辋部分采用深槽式轮圈轮廓，槽底过渡圆角、胎圈座锥面与轮缘凸缘的尺寸均按照常规低压铸造铝合金车轮的装配逻辑构建，能够为无内胎子午线轮胎提供可靠的密封支撑边界。建模时先确定轮心安装基准，中心孔与轴头配合段保留同轴度约束，周围均布的螺栓孔位置按节圆直径排布，孔周局部加厚形成安装凸台，避免紧固螺母压紧时出现局部应力集中。

　　从实际装车场景看，这类轮毂多用于家用轿车或城市SUV的改装与配套环节，轮辐采用大开口分叉式造型，辐条之间的镂空区域并非单纯追求视觉效果，其首要作用是为制动盘、制动卡钳留出散热通道。车辆频繁制动后，卡钳与摩擦片产生的热量可以通过辐条间隙快速随气流散出，降低制动系统热衰减风险；同时镂空结构减少了轮心外侧的非承载材料，使总成转动惯量相应下降，对悬架响应和起步制动的轻量化表现有实际帮助。

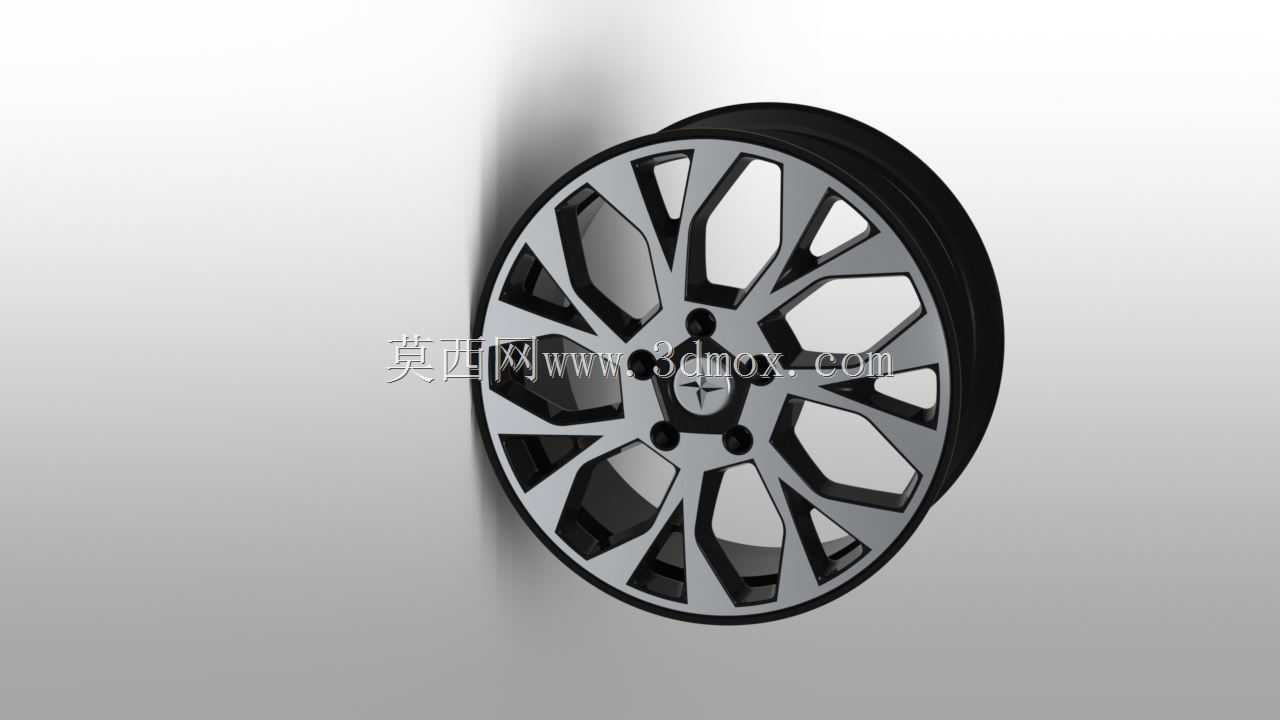

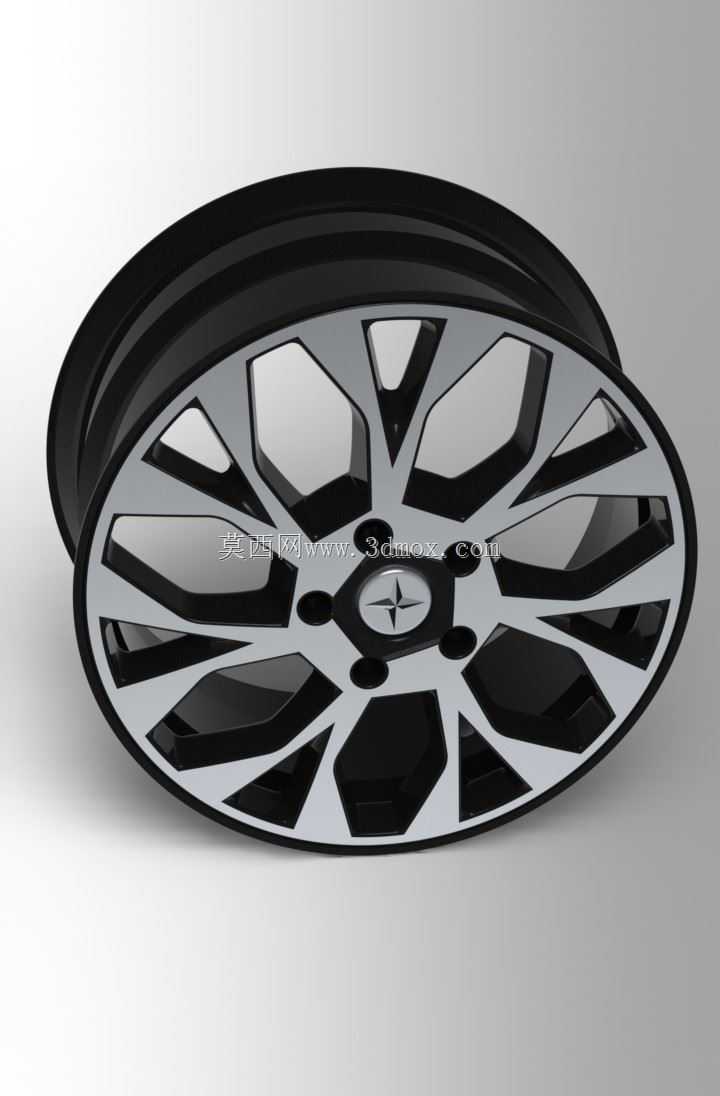

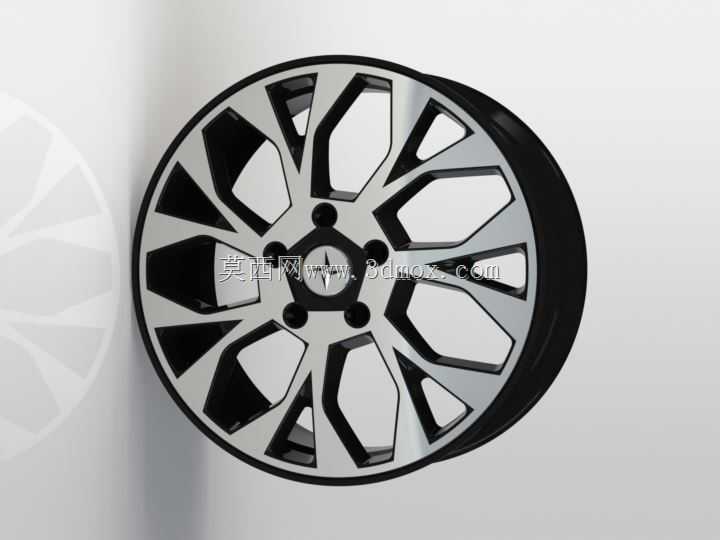

　　结构设计上，轮辐从中心安装盘向外缘轮辋处呈放射状延伸，每根辐条的截面宽度随受力路径变化，靠近轮毂轴承的根部承受弯矩最大，因此过渡圆角加大、壁厚适当增加，向轮缘方向逐步收窄，兼顾刚度与重量控制。辐条表面采用双色切削风格的几何分区，凸起面与凹陷槽的分界线条顺着载荷传递方向布置，既形成明暗交错的外观层次，也让铸造时的金属充型流程更顺畅，减少厚大截面带来的缩孔倾向。

　　安装边界方面，轮心端面到轮辋外侧的偏距尺寸决定了车轮在翼子板内的横向位置，建模时将安装结合面设为基准面，轮辋宽度方向两侧对称约束，保证轮胎中心线与悬架设计回转中心对齐。气门嘴安装孔布置在轮槽侧壁的平缓区域，避开辐条遮挡，便于胎压检测模块的装配与后期充气维护。轮辋外缘的轮唇做了加厚翻边，在轮胎受到侧向冲击时能够约束胎圈脱开，提升过弯与颠簸路面下的连接可靠性。

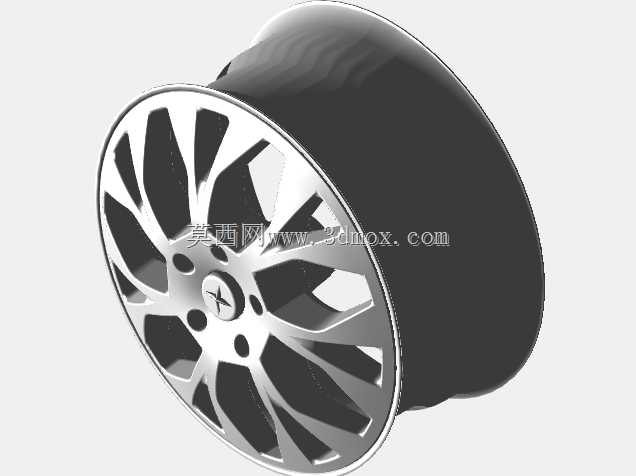

　　三维建模过程中，回转类基础轮廓通过旋转特征生成轮辋主体，轮辐部分先绘制单根辐条的空间曲面，再按螺栓孔数量圆周阵列，阵列后对辐条与轮辋交接处做融合倒圆，消除尖锐转角。中心盖定位槽、螺栓孔沉台、平衡块粘贴面等细节均单独保留，方便后续工程图导出时直接标注形位公差，也可为铸造模具分模、机加工夹具定位提供完整的数模参照。整体结构在满足轮胎装拆、轴承配合、制动避让等硬点要求的前提下，通过辐条形态优化实现了承载刚度、散热能力与外观造型的平衡。
