DIN3110标准双头开口扳手组套结构设计

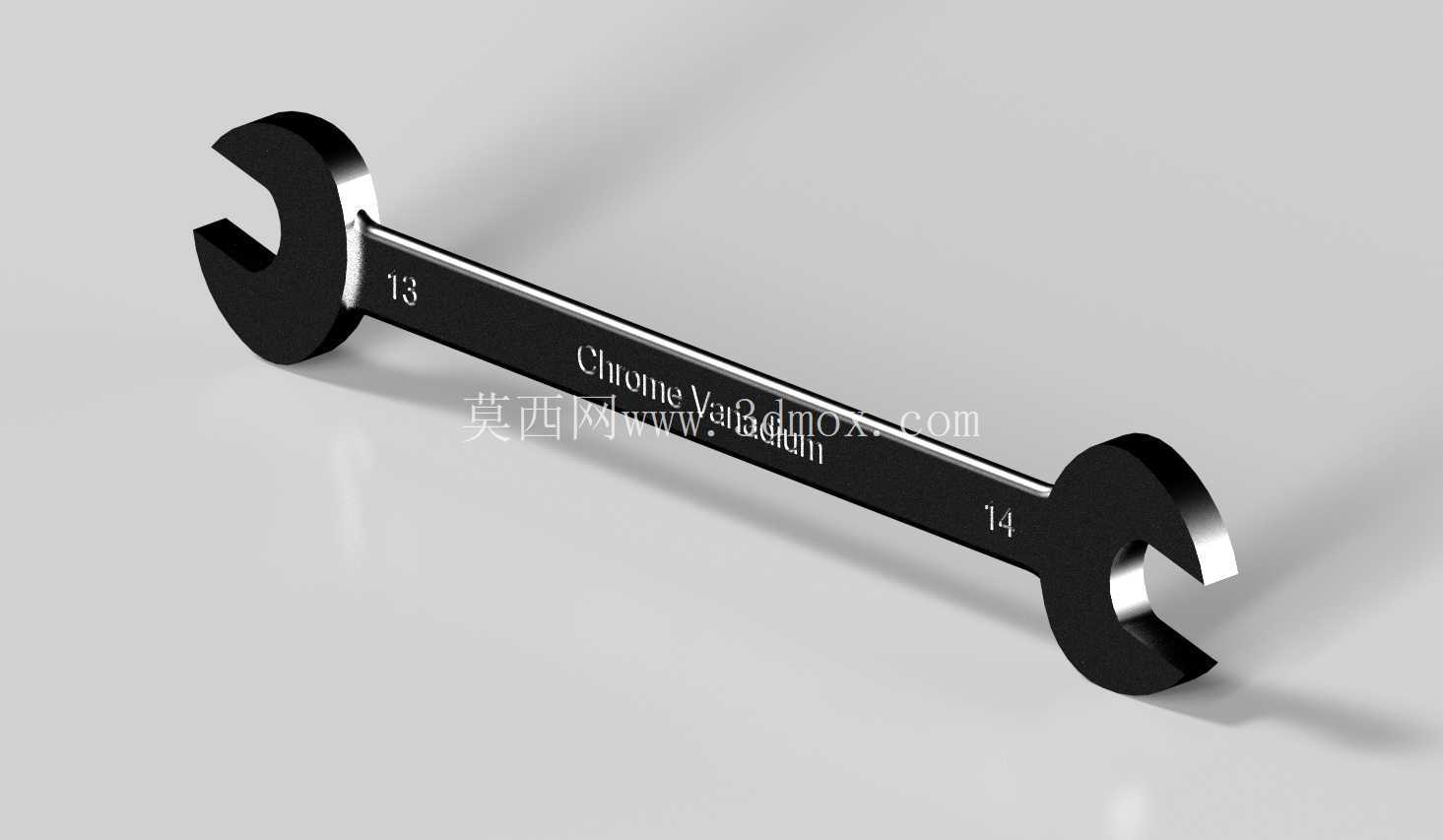

　　在设备装配、产线运维、机加工装夹等各类工业作业场景中，紧固件的拆装是贯穿全流程的基础操作，双头开口扳手作为手动拆装工具里的通用品类，其结构合理性直接决定作业效率与紧固件防护效果。这套符合DIN3110标准的双头开口扳手，采用U形一体式开口结构，每端开口对应不同规格的螺栓或螺母夹持尺寸，可覆盖常用规格外六角紧固件的拆装需求，无需频繁更换工具即可完成相邻规格紧固件的操作，适配流水线装配、设备日常检修、户外工程作业等多场景的使用需求。

　　从功能设计逻辑来看，扳手开口端与手柄轴线呈15度夹角，这个角度是经过长期工业实践验证的最优取值：当作业空间存在周边结构遮挡时，只需将扳手翻转180度即可实现扳手摆角的切换，在封闭或半封闭的狭小安装空间内，无需完全退出紧固件即可完成连续扳动操作，大幅降低狭窄空间内的作业难度。比如在设备内部管路旁的紧固件拆装场景中，周边管线、结构件会限制扳手的转动行程，15度夹角的设计可让操作人员每次扳动后翻转扳手即可继续施力，不需要反复调整扳手卡入位置，也能避免因扳手摆角不足导致的紧固件棱角磨损问题。

　　结构设计上采用整体式铬钒钢材质的等强度设计思路，手柄部分从开口端向中部平滑过渡，既保证开口夹持部位的结构强度，避免施力时开口出现形变胀大导致打滑，也让手柄部分的握持受力更均匀，不会出现局部应力集中导致的断裂风险。扳手表面做发黑防锈处理，可适应车间多油污、高湿度的作业环境，减少日常存放维护的成本。开口部位的夹持面做了精度适配，严格匹配对应规格外六角紧固件的对边尺寸，卡入后贴合面均匀受力，不会出现点接触导致的紧固件棱角崩损，也能降低施力过程中扳手滑脱的安全隐患。

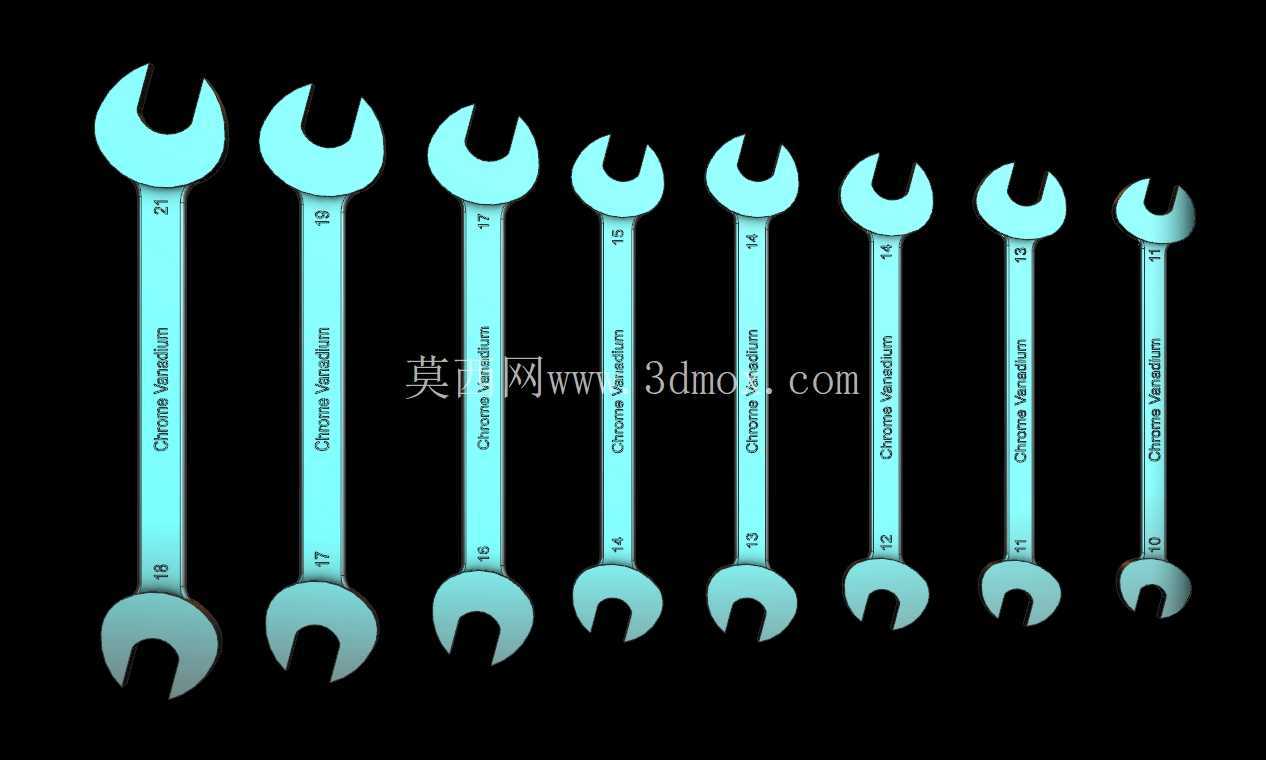

　　尺寸覆盖上，这套扳手组包含10x11、11x13、12x14、13x14、14x15、16x17、17x19、18x21等多组常用规格，覆盖了通用机械设备、五金装配、机电维修场景中绝大多数M6到M14规格外六角螺栓、螺母的拆装需求。单把扳手的整体长度根据开口规格做匹配设计，小规格扳手长度更短，适配小扭矩紧固件的精细操作，避免施力过大导致螺栓断裂；大规格扳手长度更长，利用杠杆原理放大施加的扭矩，满足大规格紧固件的拧紧力矩要求，同时手柄长度符合人体工学握持范围，操作人员握持时手掌可完全贴合手柄，施力过程中不会出现硌手、打滑的问题。

　　从安装与使用边界来看，这类双头开口扳手属于通用手动工具，无额外安装要求，使用时需根据紧固件规格选择对应开口端，将开口完全卡入紧固件的两个平行对边后再施力，禁止使用套管接长手柄来施加超出设计范围的扭矩，避免扳手断裂或紧固件损坏。同时开口扳手不适用于高强度冲击载荷作业，也不能作为撬棍或敲击工具使用，避免结构变形导致开口精度失效。在三维建模过程中，严格遵循DIN3110标准的尺寸公差要求，开口部位的尺寸公差控制在手动工具的通用精度范围内，手柄的弧度、夹角参数完全匹配实际工业产品的设计规范，可作为工具类三维建模的参考案例，也可用于装配场景的工具布局仿真、作业过程的人机工程模拟等用途，帮助结构设计人员在设备设计阶段提前预判工具操作空间是否充足，避免后期装配时出现工具无法正常操作的干涉问题。
