多线束汽车接插连接组件结构设计

　　在车载电气系统的布线作业里，这类多线芯接插连接组件是承担分路信号与小功率电力传输的核心基础部件，常布置在车门线束、仪表板内线束分接、发动机舱周边低压线束对接的位置，替代传统的散线压接后缠绝缘胶带的作业方式，能大幅降低整车装配环节的线束错接率，也给后续售后维保的线路排查、部件更换留出足够的操作空间。从结构设计逻辑来看，接插件的塑壳采用带倒扣锁止的楔合结构，公母端对插到位后会发出清晰的卡扣到位反馈，不需要额外增加紧固件就能实现防松脱，适配车辆行驶过程中的持续振动工况，避免车辆经过颠簸路面时接插件松脱导致的电气功能失效。每根线芯的端部都压接了带绝缘护套的冷压端子，端子插入塑壳对应的卡位后会被塑壳内部的弹片卡紧，

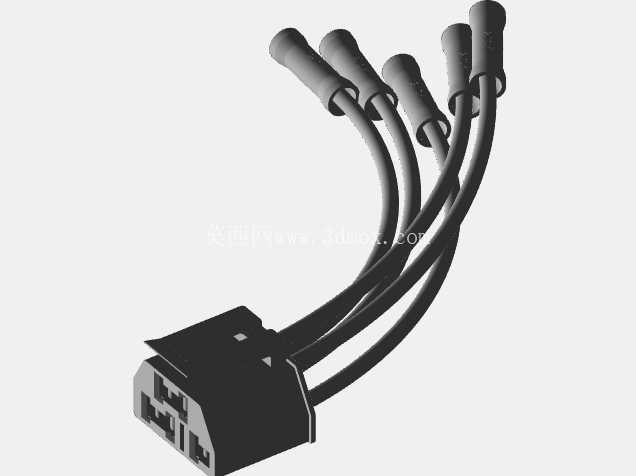

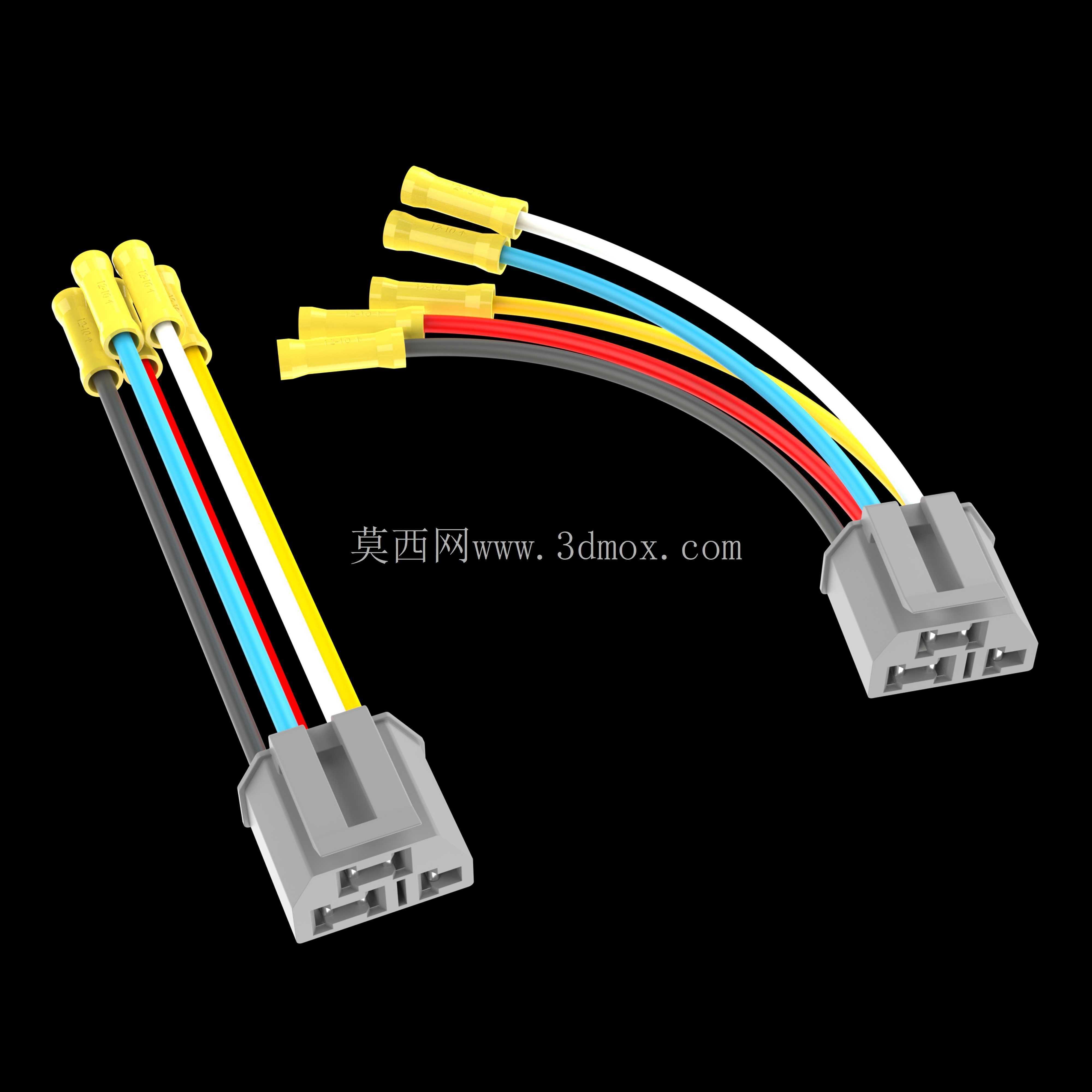

　　不会因为线束拉扯出现端子退针的问题，线芯外的绝缘层根据分路功能做了颜色区分，红黑对应常规正负极供电线路，白、蓝等其他颜色对应信号传输回路，装配时不需要逐根对线做通断测试，靠颜色标识就能快速完成对应回路的插接，能压缩整车总装线上的线束装配工时。设计时对塑壳的外部轮廓做了圆角过渡处理，没有尖锐的棱角，避免线束穿装过钣金过孔时刮伤线皮，接插件尾部的线束出线位置做了弧度预留，线束自然弯曲的曲率半径控制在线束外径的6倍以上，避免长期弯折导致线芯内部铜丝断裂，适配车载场景下不同安装位置的布线走向，不需要额外对线束做弯折定型就能贴合安装位的走线空间。安装边界上，接插件塑壳的宽度控制在常规车载线束接插件的通用尺寸区间，

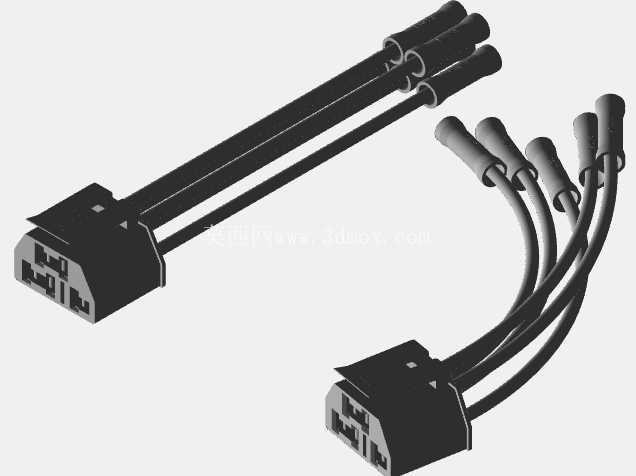

　　能适配市面上主流的线束固定卡扣规格，不需要单独开发配套的固定支架，接插完成后的整体厚度不超过25mm，能塞进仪表板内侧、车门内饰板与钣金之间的狭窄安装间隙里，不会和周边的钣金支架、内饰板筋位产生干涉。线芯的长度做了分档差异化设计，长端线束适配跨距较大的跨部件连接，短端线束适配同区域内的部件就近对接，不需要现场裁剪线束再重新压接端子，减少现场施工的工序。这类连接组件的接触电阻控制在毫欧级，大电流回路的端子接触部位做了镀锡处理，避免长期使用后接触面氧化导致的压降过大，适配车载12V、24V低压系统的供电与信号传输需求，塑壳材质选用耐温等级达到125℃的工程塑料，能适配发动机舱周边的高温工作环境，不会因为夏季机舱内的持续高温出现塑壳变形、

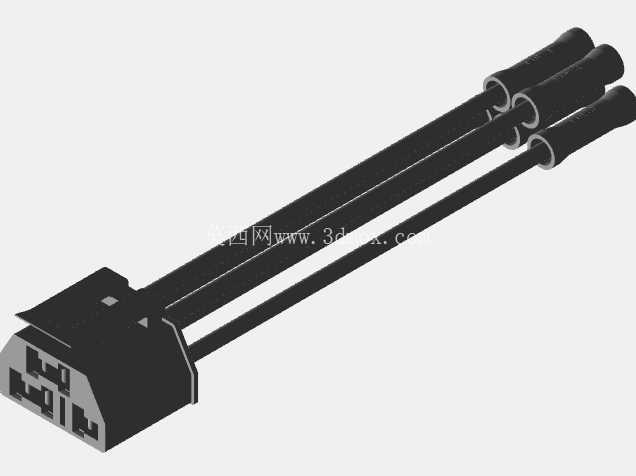

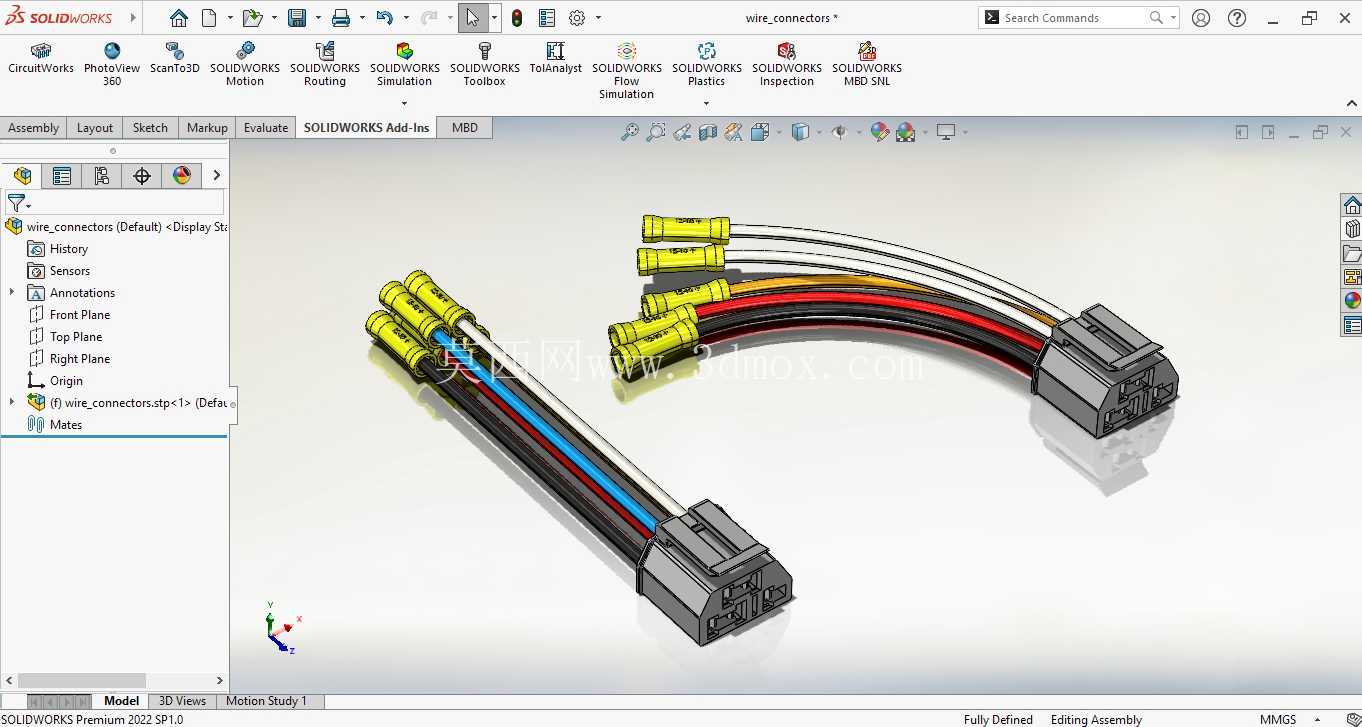

　　绝缘性能下降的问题。在建模过程中，每根线束的弯曲形态都按照实际布线的自然走向做了柔性形态还原，没有生硬的直角弯折，能直观呈现装配完成后的实际占用空间，方便结构工程师在做整车电气布置时提前核对安装间隙，避免后期出现线束和周边部件干涉的问题，端子和塑壳的配合间隙按照行业通用的公差标准做了预留，压接后的端子和塑壳卡位的配合量控制在合理区间，既不会因为间隙过大出现端子晃动，也不会因为间隙过小导致装配时端子插装困难。
