马自达RX-8后差速器扫描逆向结构

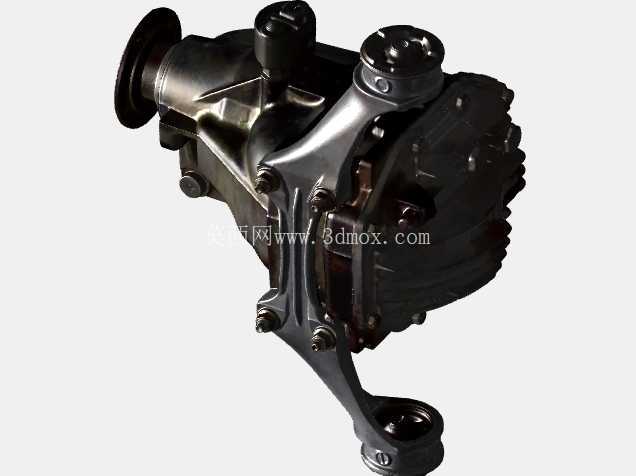

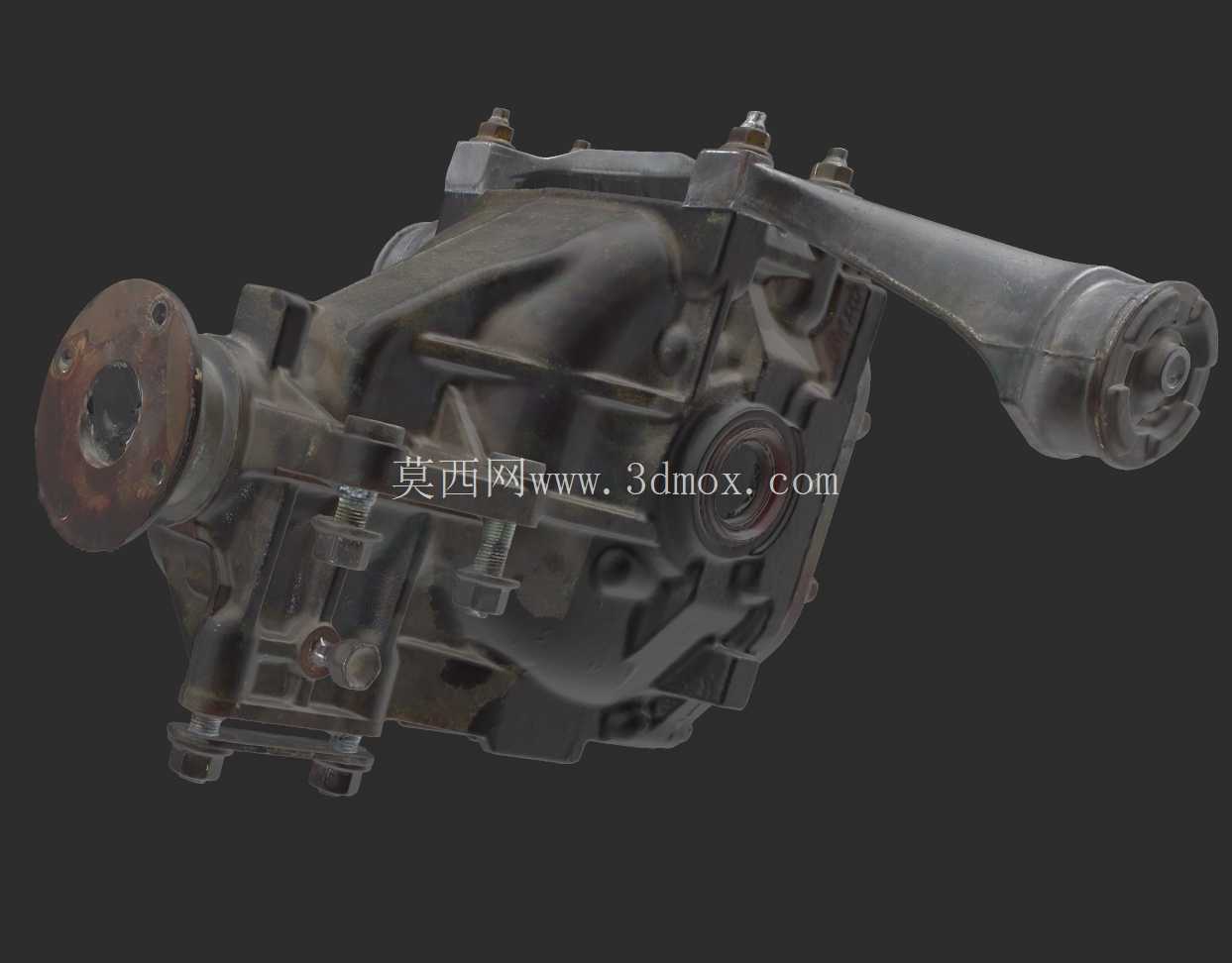

　　后驱车型的传动系统中，后差速器是衔接主减速器输出与两侧驱动轮的核心部件，这款适配马自达RX-8手动挡车型的后差速器扫描数据，完整还原了实物的装配结构与外形边界，可用于底盘传动系统的逆向开发、维修替换件的设计校核，也能作为后驱跑车传动布局的教学参考素材。从实际装车场景来看，该差速器布置于车辆后轴中部，通过前端法兰与传动轴连接，两侧输出端分别连接左右后轮半轴，承担着将传动轴输入的动力经减速增扭后分配给两侧车轮的作用，同时允许两侧车轮以不同转速转动，抵消车辆转弯时内外轮的转速差，避免轮胎拖磨与传动系统过载。从结构特性来看，扫描模型完整保留了差速器壳体的加强筋布局、安装支脚的螺栓孔位、通气装置的布置位置以及连接臂的结构形态，

　　壳体采用铸铁材质的实体结构，表面的加强筋沿着受力方向分布，在差速器承受大扭矩输出时能够分散壳体应力，避免壳体变形影响内部齿轮的啮合精度。前端的输入法兰带有明确的螺栓连接孔位，可直接匹配对应规格的传动轴万向节，法兰端面的定位止口尺寸与原车传动轴完全契合，装配时能够保证同轴度，减少传动过程中的振动与异响。差速器壳体上的多个安装支脚带有衬套安装位，用于将差速器总成固定在后副车架上，支脚的位置、孔距以及衬套的安装深度都在扫描数据中完整还原，设计替换件时可直接参照这些边界尺寸，无需反复拆解实车测量。侧面延伸的连接臂用于固定相关线束或管路，其安装角度与固定点位置都与实车状态一致，能够避免装车后与周边排气、悬挂部件发生运动干涉。从建模精度来看，

　　该扫描数据完整捕捉了实物的所有细节，包括壳体表面的铸造纹理、螺栓头的外形、各结合面的密封胶痕迹，精度控制在0.5mm以内，能够满足逆向建模时的特征提取需求，设计人员可基于该扫描数据提取差速器的安装硬点，在新车型底盘布置时进行空间校核，也可基于该壳体结构进行轻量化优化设计，在保证结构强度的前提下降低簧下质量。在维修配件开发场景中，基于该扫描数据可快速制作差速器壳体的替换件，尤其是对于停产车型的配件供应，无需依赖原厂模具即可通过逆向工程生产出匹配度合格的配件，同时也可用于差速器维修时的故障对比，通过将故障件与扫描模型进行比对，快速判断壳体是否存在变形、裂纹等问题。在教学与研发场景中，该模型可用于讲解后驱车型差速器的布置方式、

　　壳体受力结构设计，帮助结构设计人员理解高性能跑车后差速器的设计思路，比如如何在有限的底盘空间内布置差速器总成，如何通过壳体结构设计提升扭矩承载能力，如何平衡壳体强度与重量之间的关系。需要注意的是，该扫描模型为外部结构扫描，未包含内部行星齿轮、半轴齿轮等内部零件结构，在进行差速器整体设计时，还需要结合内部传动零件的尺寸进行壳体内部型腔的设计，保证内部齿轮的安装间隙与润滑空间，同时壳体上的油封安装位、轴承安装位的尺寸需要结合标准件参数进行细化，确保装配后的密封性能与轴承运转精度。
