港口越野车辆用带安装支架工作照明灯结构

　　这类带安装支架的工作照明灯，核心适配场景集中在港口货运作业车辆、越野工程装备的边缘区域补光，日常作业中，港口堆场的集装箱转运车辆、重型越野作业设备在夜间或低照度堆场环境作业时，常规车头照明无法覆盖车辆侧方、作业边缘的视觉盲区，这类灯具就是为填补这类视野缺口设计的。从实际使用需求出发，灯具的散热结构做了针对性优化，背部的密集鳍片散热筋沿着灯具壳体一体成型，没有额外拼接散热件，既减少了装配间隙带来的防水隐患，也能在长时间高功率点亮时，把LED光源产生的热量快速传导到壳体表面，配合壳体外侧的硬质阳极氧化处理层，能扛住港口区域高盐雾、高湿度的腐蚀环境，不会因为长期暴露在户外出现壳体锈蚀、散热效率衰减的问题。灯具的出线端做了侧向出线设计，

　　线缆从支架侧方的密封接头引出，避开了安装支架的调节转动路径，调整照射角度时不会出现线缆弯折、拉扯磨损的问题，密封接头采用压紧式橡胶密封结构，能达到户外使用的防尘防水要求，应对港口作业时的扬尘、突发降雨喷淋都不会出现内部电路进水短路的故障。安装结构上采用了7/16英寸标准安装螺栓，这个尺寸是车载辅助灯具的通用安装规格，不需要额外制作转接支架就能直接固定在车辆的保险杠、车顶行李架、作业设备的挂载横梁上，安装支架的铰接位置采用了齿面咬合的锁紧结构，调整照射角度后拧紧侧边的锁紧螺栓，就能靠齿面的咬合力固定角度，车辆行驶在颠簸的非铺装路面、堆场凹凸路面时，不会因为持续震动出现照射角度偏移的问题。灯具的发光面做了内凹式防护设计，

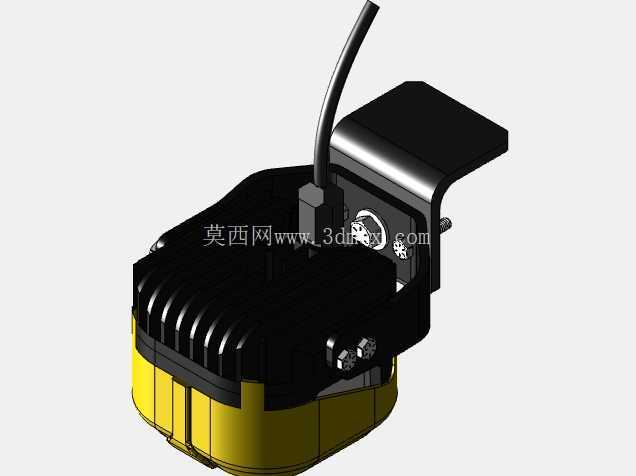

　　最外侧的透明灯罩比壳体前端面内缩3mm左右，作业过程中遇到飞溅的碎石、货件边角剐蹭时，不会直接撞击到透明灯罩表面，减少灯罩碎裂的故障概率，灯罩和壳体的衔接位置采用了整圈密封胶条压合结构，装配时胶条被均匀压紧在壳体和灯罩的结合面，不会出现局部密封失效的问题。从结构建模的角度看，这个模型把灯具的散热筋、安装支架的铰接结构、密封出线端、锁紧螺栓的细节都做了还原，虽然是集成式的装配体模型，但各个部件的相对位置、安装边界尺寸都和实物比例一致，做整车挂载模拟、作业场景渲染时，可以直接导入装配环境使用，不需要额外调整安装位的匹配尺寸。实际选型时，这类灯具的照射角度一般可以在垂直方向0到90度范围内调节，

　　水平方向可以通过松开安装螺栓做360度旋转调整，能根据不同作业场景的补光需求调整照射范围，比如港口货运车辆在侧边装卸货时，可以把灯具角度调整到斜向下45度，照亮货箱侧边的作业区域；越野行驶时可以调整到水平略向下的角度，照亮车辆前方的路面起伏。灯具的壳体下半部分做了黄色的警示色处理，在白天作业时也能起到一定的标识作用，提醒周边作业人员注意车辆的灯具突出位置，避免作业时磕碰受伤。整个灯具的外轮廓没有尖锐的棱角，所有边角都做了R2以上的圆角处理，一方面是减少应力集中，避免车辆震动时壳体边角出现开裂，另一方面也能降低磕碰时对人员的伤害风险。建模时的安装边界需要注意，灯具主体加上安装支架的总突出长度，要和车辆侧方的其他外附件保持至少10mm的间隙，避免车辆行驶过程中出现震动干涉，出线端的线缆要预留至少50mm的弯曲余量，防止支架调整角度时线缆被拉断。
