带安装孔位的铰接式连接金具结构设计

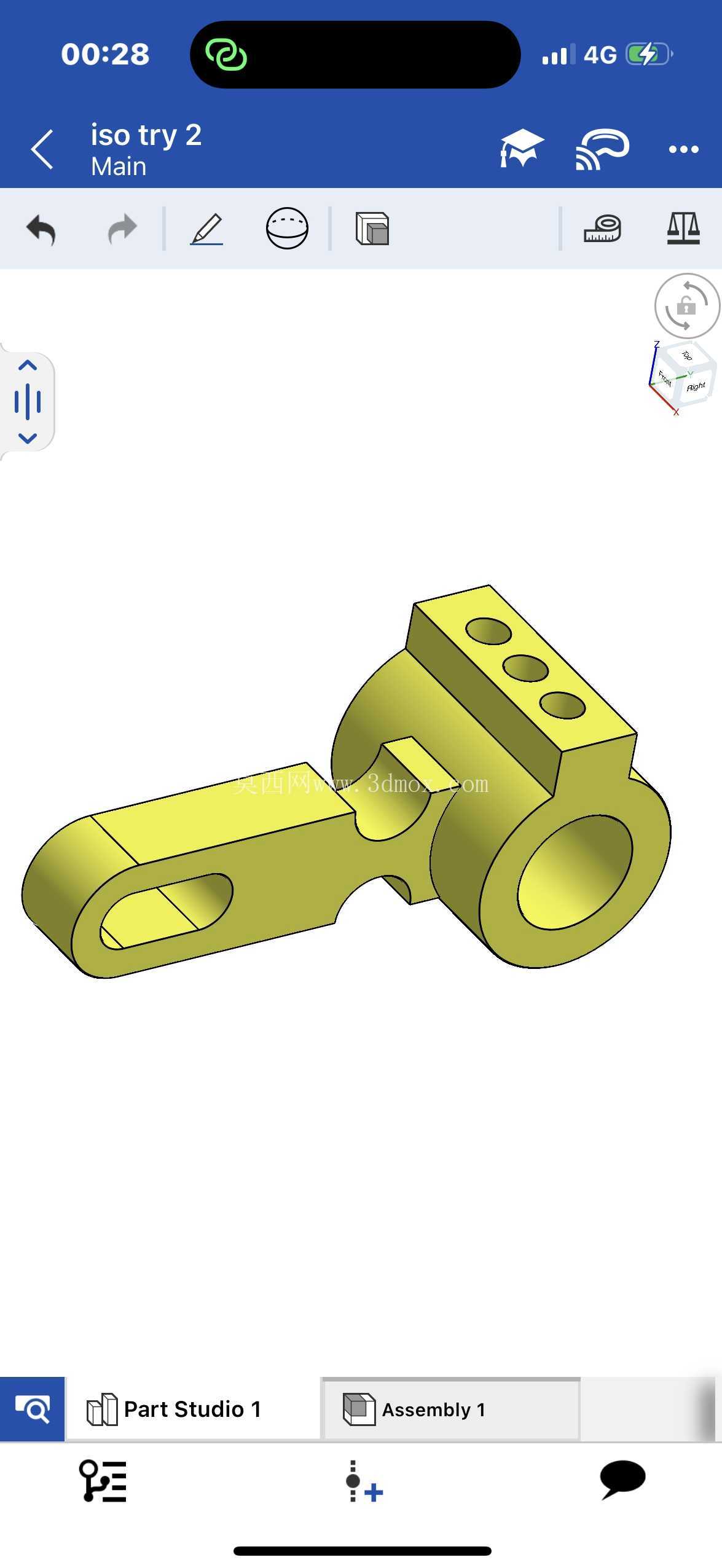

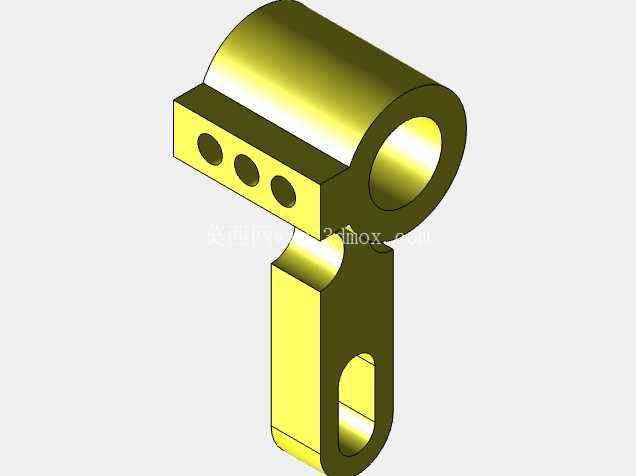

　　这类带铰接端的连接金具，在低压配电柜体内部的铜排搭接、小型稳压设备的接线端子固定场景中应用十分广泛，日常做结构选型时经常会碰到这类需要兼顾导电连接与活动余量的构件。从结构上看，构件一端为带长圆孔的扁平连接段，长圆孔的设计主要是为了吸收装配时的位置公差，避免安装孔位对正偏差导致的装配应力，实际安装时该段会通过螺栓与固定基座或者母排贴合，贴合面的平面度在建模时需要严格控制，否则会出现接触电阻过大、连接松动的问题。另一端为带同轴通孔的圆筒铰接段，这个通孔是用来穿装铰接销轴的，孔径的公差一般选H8级，既保证销轴转动灵活，又不会出现过大的径向窜动，铰接结构的存在可以让连接的两个部件之间存在小角度的摆动余量，抵消设备运行时的振动位移，

　　避免硬连接出现的应力集中断裂问题。中间的过渡段做了斜面收窄处理，不是等截面直连，这个设计一方面是为了降低整体重量，减少材料消耗，另一方面是优化应力传递路径，让扁平段承受的拉应力、铰接段承受的剪切应力能够平滑过渡，不会在截面突变处出现应力集中导致的断裂，实际做有限元校核的时候，这个过渡圆角的半径不能小于2mm，否则应力集中系数会超过许用值。构件顶部的四个等距通孔是用来安装接线端子或者固定导电片的，孔位的间距严格匹配常用的OT型接线端子安装尺寸，孔口做了0.5mm的倒角，既可以去除加工毛刺，也能在安装螺栓时起到导向作用，避免螺纹错牙。建模的时候需要注意，铰接段的内孔与外圆的同轴度要控制在0.05mm以内，否则销轴穿装后会出现卡滞，

　　活动段的摆动角度范围设计为±15°，完全可以覆盖稳压设备内部接线端因热胀冷缩、设备振动产生的位移量。安装边界方面，扁平段的厚度为6mm，适配M6的安装螺栓，铰接段的外圆直径为22mm，安装时需要预留至少30mm的径向空间，避免摆动时与周边的柜体结构、其他电气元件发生干涉，整体长度控制在78mm，在小型交流稳压器的内部接线腔里完全可以布置，不会占用过多的内部空间。这类构件如果用在导电场景，一般会选用黄铜材质做表面镀锡处理，降低接触电阻，如果是纯机械连接场景，选用普通碳钢做镀锌处理即可，满足防锈要求的同时成本更低。实际装配时，铰接销轴的端部需要加装开口销防脱，避免设备长期振动导致销轴脱出，扁平段的安装螺栓需要加装弹簧垫圈，

　　保证连接预紧力不会因为振动衰减。很多新手建模的时候容易忽略长圆孔的端部圆弧半径，直接用直角过渡，实际加工的时候铣刀根本走不出直角，而且直角处会成为应力集中点，长期受交变载荷很容易出现裂纹，还有的会把铰接段的长度做的过长，导致整体结构冗余，或者过短导致销轴的支撑长度不足，出现剪切断裂的风险。做这类连接构件的设计，核心是平衡连接强度、活动余量与安装空间三者的关系，不能只追求强度把结构做的过于笨重，也不能为了省材料把关键受力段的尺寸做的太薄，要结合实际的受力工况计算最小截面尺寸，比如扁平段的宽度如果小于12mm，在承受1000N的拉应力时就会出现塑性变形，铰接段的壁厚如果小于3mm，销轴受剪切力的时候筒壁很容易被撑裂。另外，构件表面的粗糙度要求也需要明确，安装贴合面的粗糙度要达到Ra3.2，保证接触面积足够，非配合面的粗糙度达到Ra12.5即可，不需要过高的加工精度，徒增加工成本。
