剪叉式平行升降工作台结构设计方案

项目分类:升降机 发布时间:2024-11-12 ID:790529
  • 剪叉式平行升降工作台结构设计方案
  • 剪叉式平行升降工作台结构设计方案
  • 剪叉式平行升降工作台结构设计方案

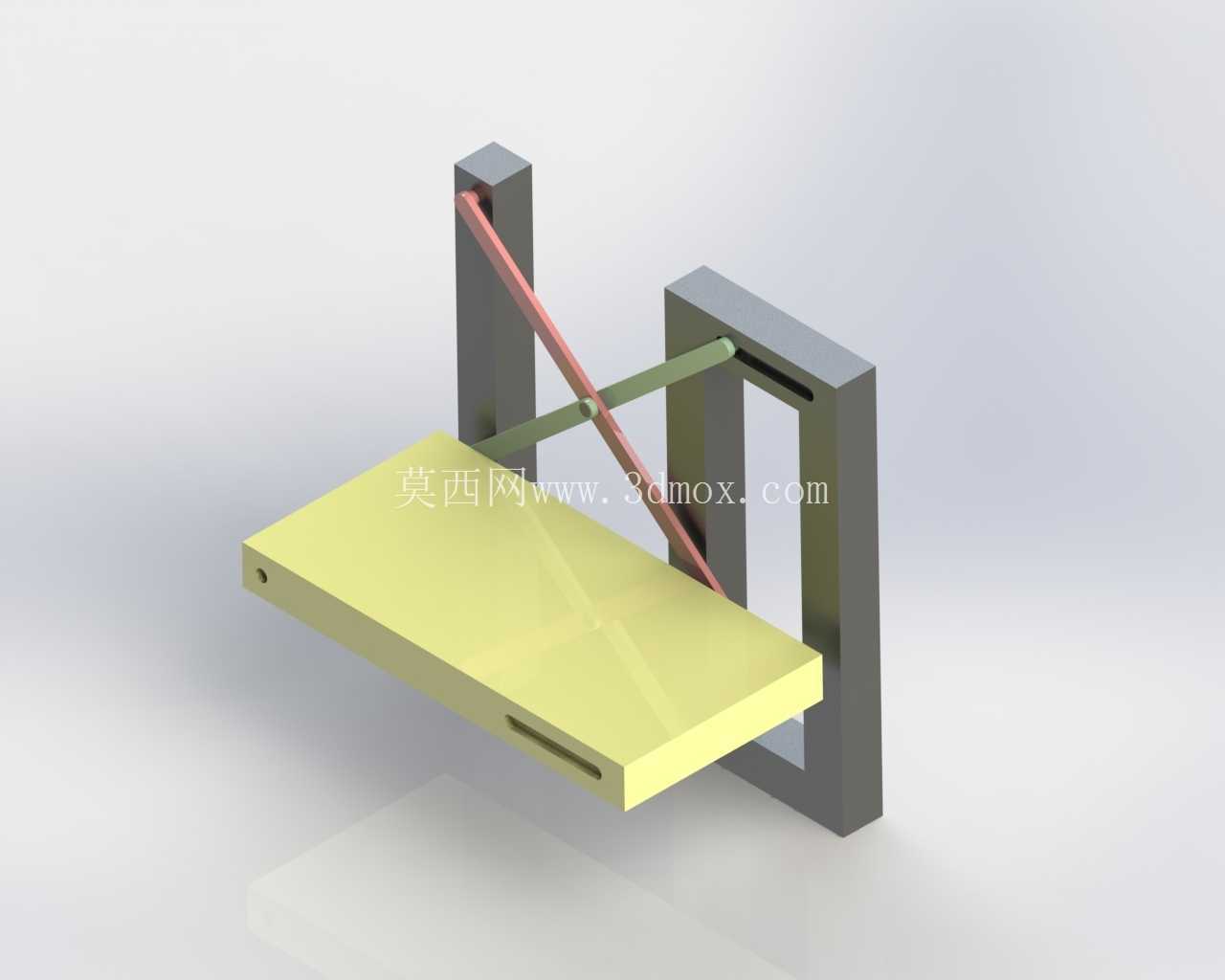

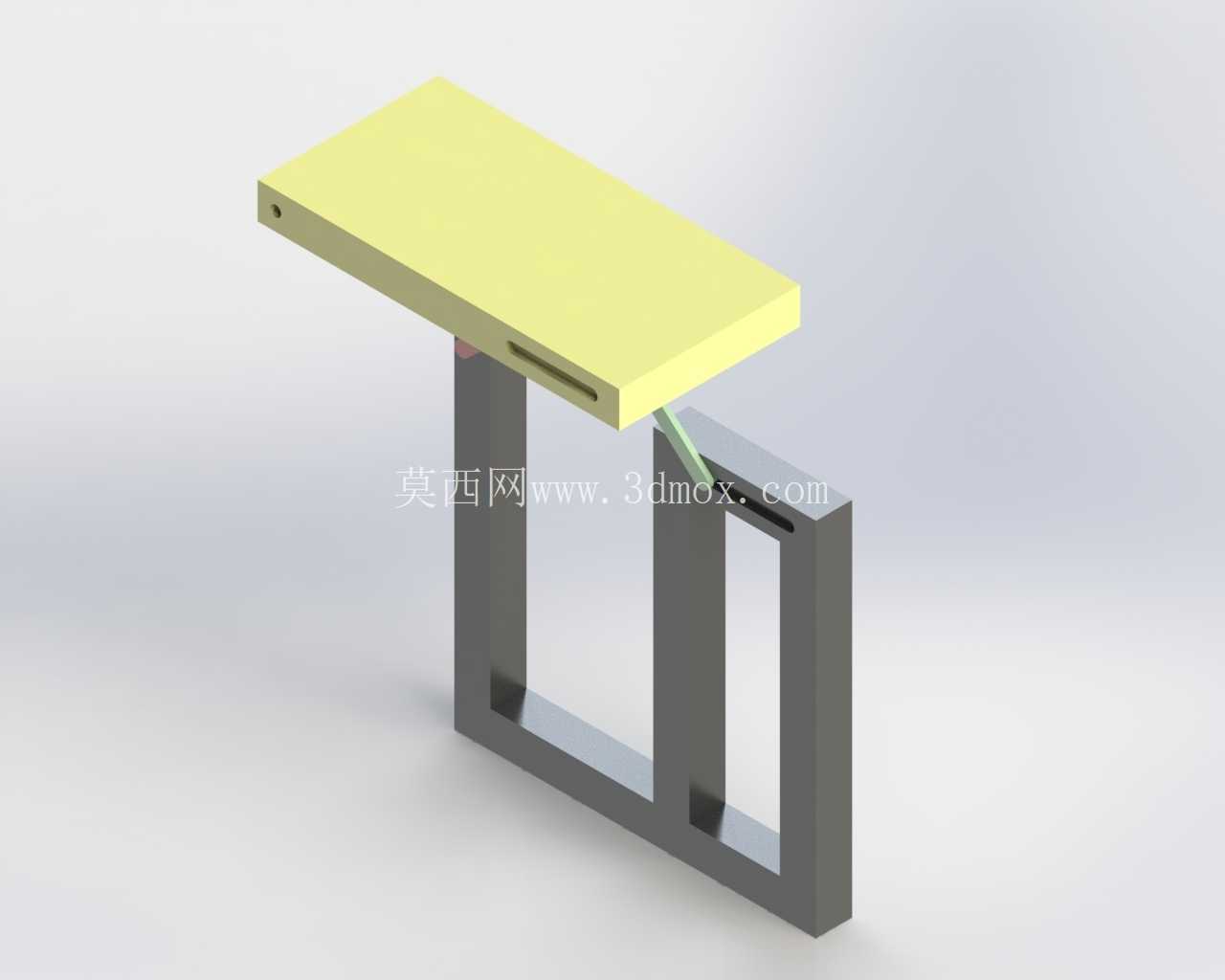

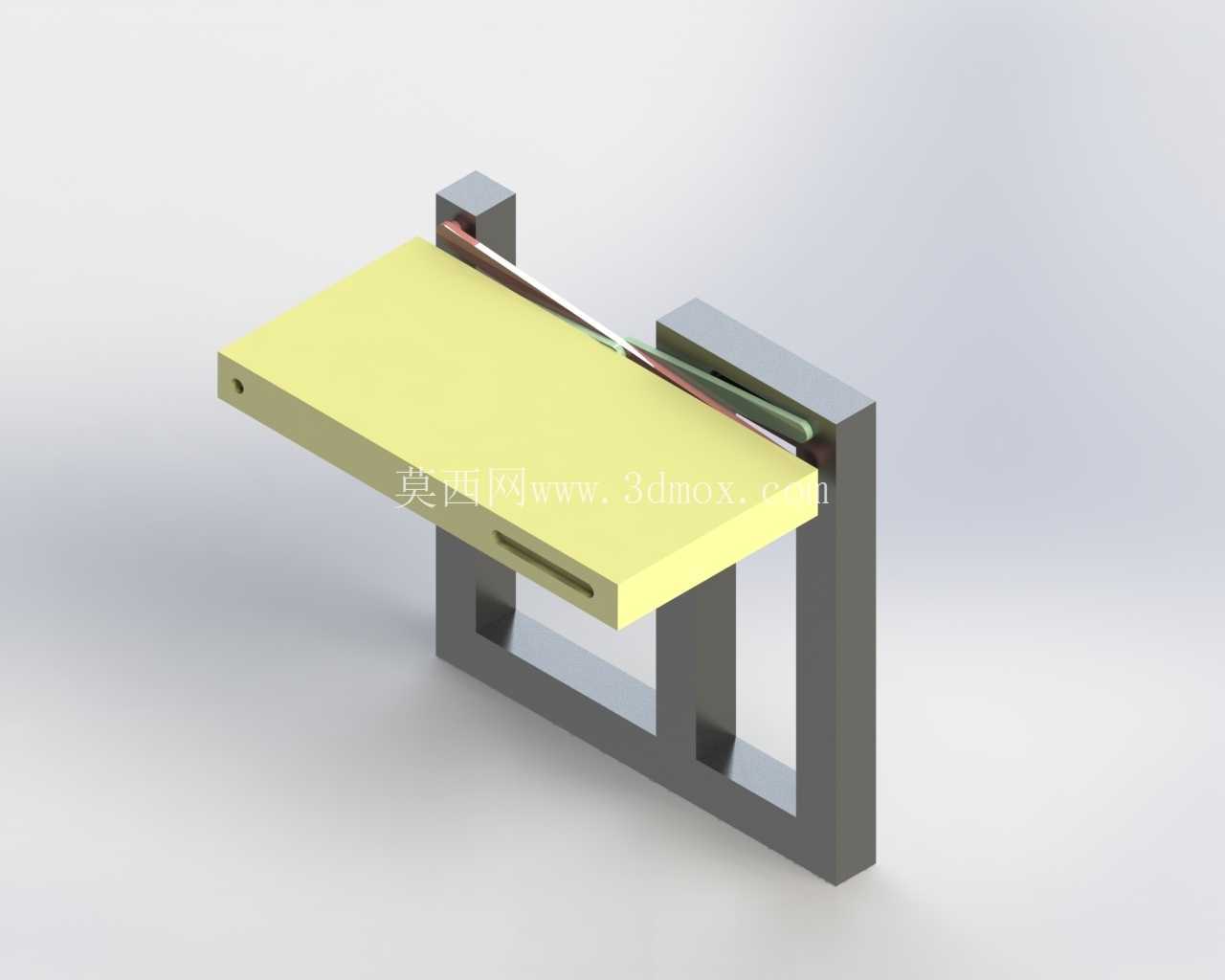

  该升降机构采用对称双立柱导向配合交叉剪臂传动的结构形式,核心承载部件为水平布置的矩形工作台面,两侧立柱内置直线导向槽,为剪臂端部的滑动副提供运动约束,保证升降过程中工作台始终保持水平姿态,不会出现侧倾或偏移。从实际应用场景来看,这类小型平行升降结构常被集成在小型物料转运设备、实验室可调高度操作台、电子产线工位高度调节模块中,也可作为自动化设备内部的工件抬升单元,完成不同工位间的高度差过渡,适配不同工序的作业高度需求。

  结构设计上,两根交叉布置的传动臂在中心位置通过铰接销轴连接,形成可绕中心转动的剪叉单元,其中一根臂的上端与立柱上部铰接固定,下端嵌入工作台侧部的导向滑槽内,可沿滑槽水平滑动;另一根臂的下端与立柱下部铰接固定,上端嵌入工作台另一侧的导向滑槽内,当驱动端带动其中一个滑动副沿导向槽移动时,交叉臂的夹角发生变化,即可带动工作台完成垂直方向的升降动作,传动过程中两根臂的受力始终对称,工作台的承载面在全行程内保持水平,不会出现角度偏转。导向槽的长度直接决定了机构的最大升降行程,设计时需要根据目标升降高度核算滑动副的移动距离,避免出现运动死点或者结构干涉。

  安装边界方面,两侧立柱为垂直安装基准,安装时需要保证两根立柱的平行度公差控制在合理范围内,否则会增大滑动副的运动阻力,甚至出现卡滞现象;立柱底部需要与安装基础牢固连接,承受升降过程中的侧向分力与垂直载荷。工作台面预留有安装孔位,可根据实际使用需求加装工装夹具、物料托盘或者作业台面,台面的平面度公差满足常规工装安装的精度要求,不需要额外进行二次加工即可直接搭载作业负载。

  从运动特性来看,该机构的升降速度与驱动端的移动速度呈非线性对应关系,在低位起始阶段,相同驱动位移带来的升降高度变化较小,机构输出的顶升力更大,适合启动阶段克服静摩擦与初始负载;当升至高位区间时,相同驱动位移带来的升降高度变化更大,顶升力相应减小,这种力特性匹配常规升降作业的负载变化规律,启动阶段需要更大的力克服静载,高位阶段负载稳定后不需要过大的顶升力,传动效率更高。

  结构的受力传递路径清晰,工作台承受的垂直载荷通过两侧的铰接点与滑动副传递到两根交叉臂上,再通过臂体传递到上下两端的铰接与滑动连接点,最终全部载荷由两侧的立柱承担,传递到安装基础上,整个传力路径没有多余的受力环节,结构刚性好,在额定负载下的形变量小,升降过程的运行平稳性优异。设计时对臂体的截面尺寸进行了优化,在保证足够抗弯强度的前提下尽可能减小结构自重,降低驱动端的负载要求,同时铰接位置均采用耐磨衬套结构,减少长期往复运动带来的磨损,延长机构的整体使用寿命,降低日常维护的频次。

  在实际选型适配时,可根据所需的升降行程、额定负载参数调整交叉臂的长度、导向槽的开设长度以及立柱的高度,不需要改动核心的传动逻辑即可适配不同的使用场景,结构的拓展性较强。该结构没有复杂的传动部件,加工装配难度低,常规的机加工手段即可完成所有零部件的加工,装配时只需要保证各铰接点的转动灵活性、滑动副的运动顺畅度即可,不需要复杂的调试过程,适合小批量定制化的设备配套使用,也可作为独立的升降模块直接集成到现有设备中,缩短设备的研发设计周期。
