三滑轮绳索牵引导向传动机构

　　这套三滑轮绳索牵引导向结构，主要面向轻载柔性传动场景做原理验证与结构演示，常见于教学实验台、小型升降牵引装置、线缆走线导向机构以及需要长距离直线拉动的轻载自动化工位。整套机构通过三个等直径圆盘滑轮与一根连续弯折布置的紫色柔性索体配合，把两个立式支座之间的运动路径拆分成多段折线，既可以演示绳索在多轮系中的绕向关系，也能直观看出柔性传动在转向、张紧和力传递过程中的几何约束。

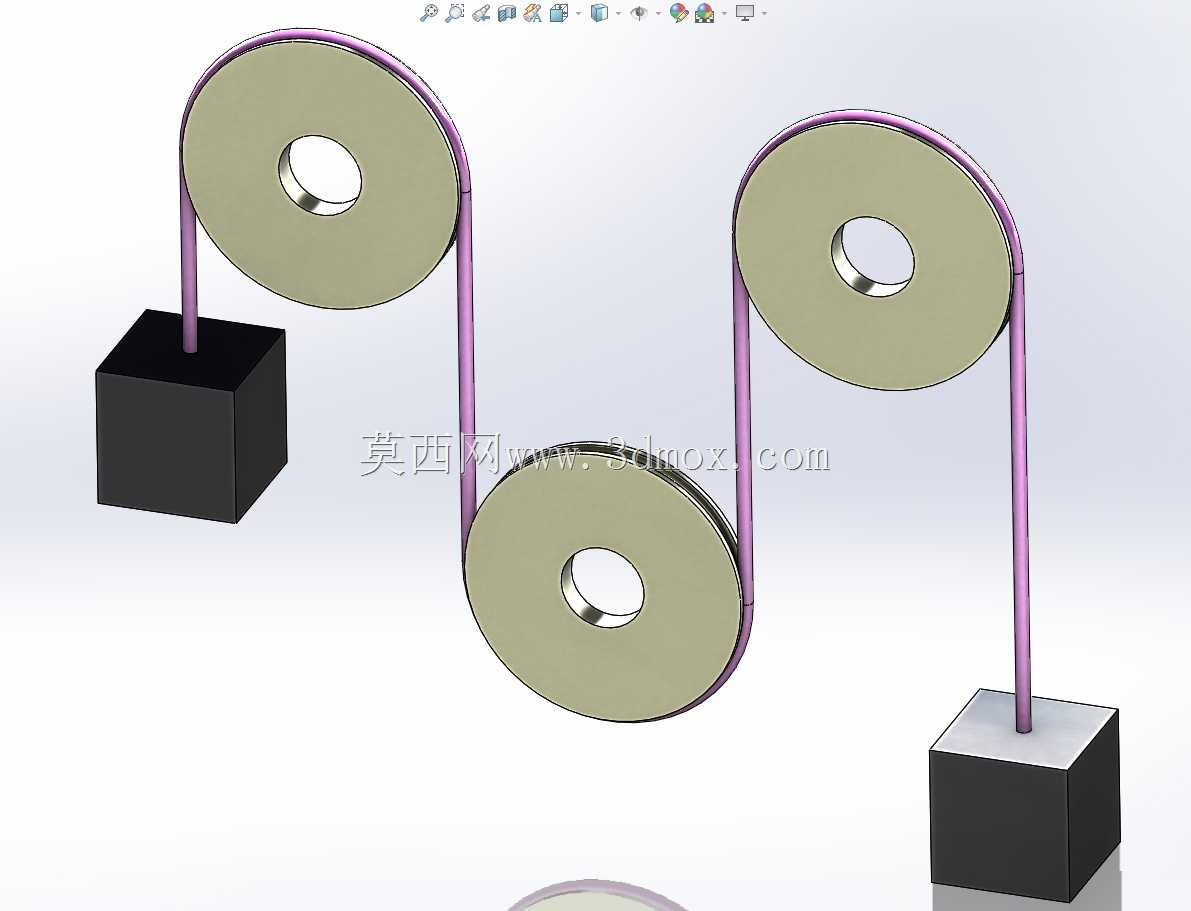

　　从结构组成看，三个滑轮均采用圆盘式轮体，中心开设同轴通孔，用于穿入轮轴并与支座形成回转配合。轮体端面平整，外缘保留容纳绳索的环形走绳区域，建模时轮缘厚度与绳索直径保持合理比例，避免绕绳后出现绳体偏出轮面或相邻绳段干涉。两个底部支座采用方块式基座，上方伸出细长立柱，立柱顶端承接滑轮轴系；其中一个支座位于左侧高位，另一个支座位于右侧低位，第三个滑轮悬空布置在两支座之间的低位区域，使绳索整体形成高低错落的S形绕线路径。这种布置不是随意摆放，而是为了在有限平面内增加绳索包角、延长有效牵引行程，同时让每一段绳的走向都能被轮槽稳定约束。

　　设计思路上，三轮布局重点处理的是绳索入轮角和出轮角。柔性索体在进入每个滑轮时，应尽量使绳段中心线落在轮缘回转平面内，否则长期运行会出现绳体侧向摩擦、脱槽甚至局部磨损。模型中紫色索体沿各轮外缘连续绕行，弯折处圆弧过渡，立柱与轮体之间留出足够间隙，保证绳体在运动中不会擦碰支座表面。方块基座提供稳定支撑面，适合直接固定在实验平板或设备底板上；立柱高度差决定了上下轮的中心距，也直接影响绳索总长度和张紧后的空间占用边界。

　　在实际用途方面，这类滑轮组并不追求大载荷起重，而是强调导向、牵引和运动方向转换。相比齿轮、连杆等刚性传动，绳索滑轮结构重量轻、布置灵活，能够绕过障碍物实现远距离拉力传递；在小型演示设备中，还可以通过改变滑轮位置快速调整传动路径。三个滑轮共同作用时，绳索每经过一个轮体完成一次方向转折，工程师可据此计算各段绳长、包角以及支座受力方向，为后续加装张紧轮、驱动卷筒或负载滑块提供依据。

　　外形与安装边界方面，轮体直径明显大于立柱截面，基座方块宽度小于轮盘直径，整体在水平面上占用两块独立安装区域，中间低位滑轮通过绳索和空间位置与两端支座形成关联。装配时需要保证各滑轮轴线平行，轮面尽量处于同一传动平面；若轴线偏斜，绳索会在轮缘上产生轴向窜动。基座底面应作为安装基准面，固定时控制立柱垂直度，避免顶端轮轴受附加弯矩。轮心通孔与轴之间需预留转动间隙，三维建模中可按铰接关系处理，绳索则按空间曲线或扫掠实体表达，以清晰呈现绕线路径。

　　对于结构设计人员，该模型的价值在于把抽象的柔性传动约束转化为可视的空间几何关系：轮径决定最小弯曲半径，立柱高度决定绳段倾角，支座位置决定整体包络尺寸。选型或改造时，可在保持三轮回转框架的基础上，更换带槽滑轮、增加轴承座、调整基座间距，或把方块支座改成型材支架，从而迁移到轻载提升、线缆牵引和实验教学等具体工况中。
