霍肯直线连杆式蜡烛升降托举机构

　　这套机构的核心价值，在于把霍肯（Hoeken）近似直线运动连杆的运动特性，转化为小型圆柱件在竖直方向上的平稳托举与升降动作，常见于机械原理课程实训、运动学演示台架以及轻载工位的小件举升场景。工程上处理短行程、低负载、要求末端轨迹尽量贴近直线的举升需求时，并不一定需要导轨、丝杠或直线模组；利用连杆几何关系生成近似直线段，能够以更少零件、更低摩擦和更直观的传动路径完成动作。该方案正是围绕这一思路展开，被举升对象设定为蜡烛一类细长圆柱形工件，末端夹座需要在工作区间内保持较稳定的姿态与高度变化。

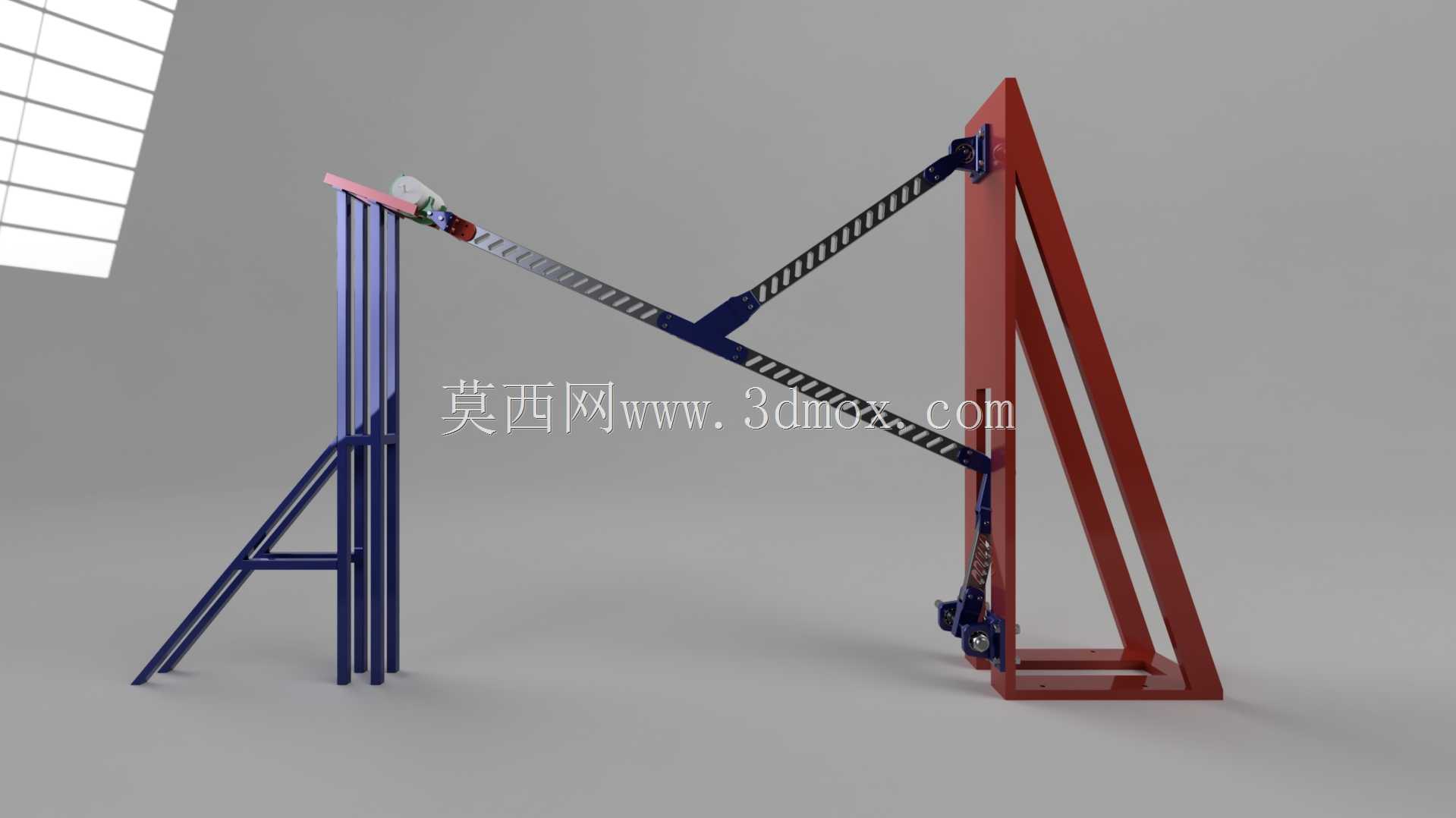

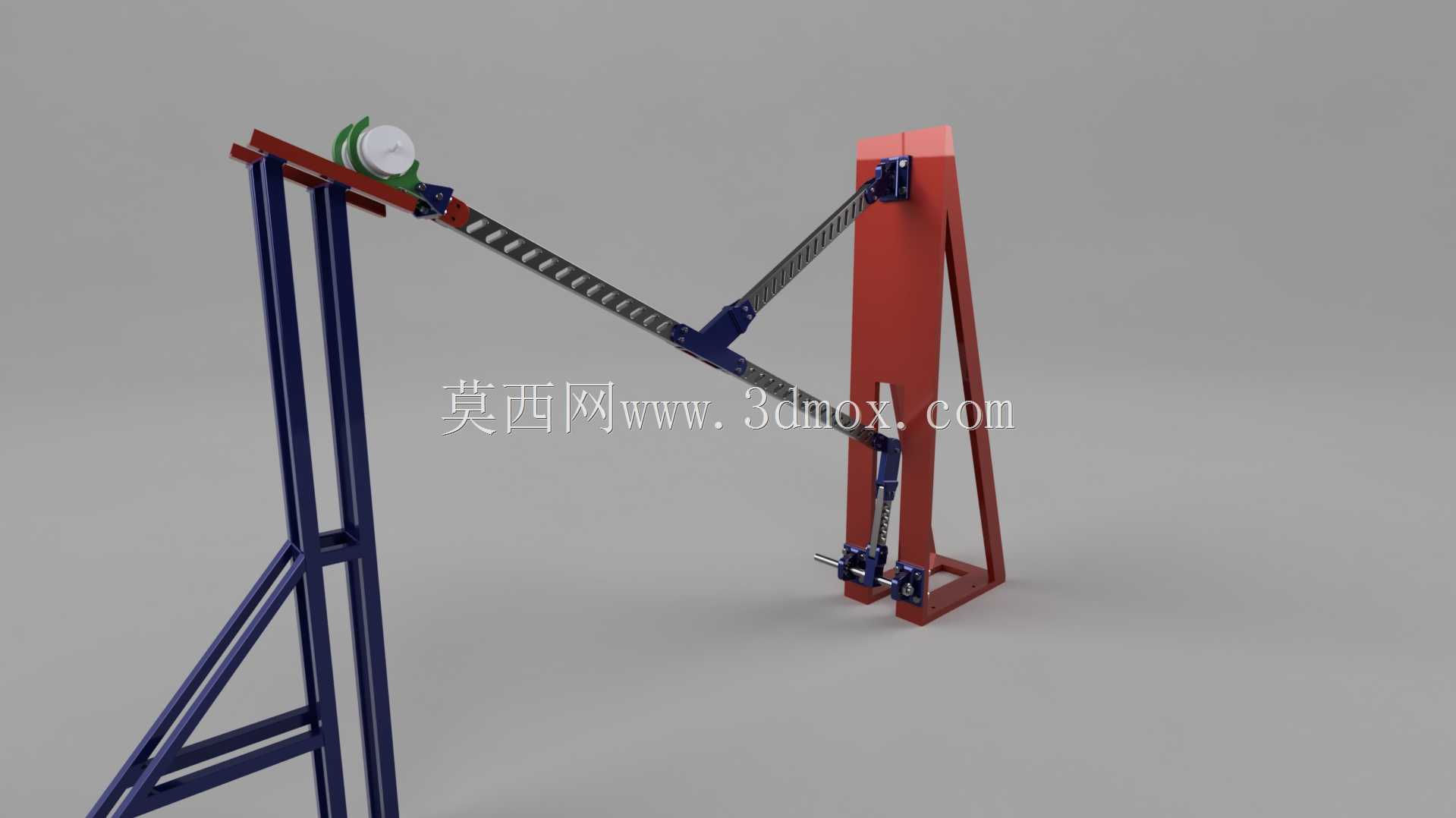

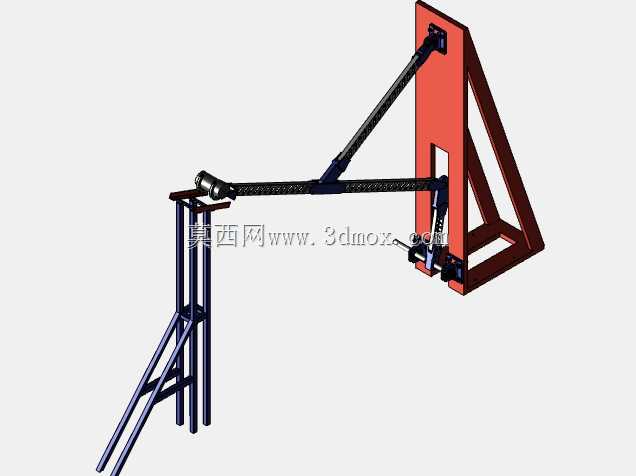

　　从结构布置看，整套装置由左侧高立柱机架、右侧A形支撑塔架、主动曲柄盘、两级传力连杆、斜向约束杆以及底部工件夹持座组成。左侧深蓝色框架采用矩形管焊接或栓接的门架形式，承担主动轴和上部铰点的安装基准；框架底部向外扩展成斜撑，以抵消连杆往复运动时产生的水平倾覆力矩。右侧红色塔架做成A字形，两根斜腿在底部汇合、上部收拢并形成安装面，适合在有限占地内提供较高的铰点支撑。两侧机架并非独立工作，而是通过长连杆和辅助约束杆形成跨架式空间连杆布局，使末端执行点在两机架之间完成升降。

　　传动链路从上部曲柄盘开始。曲柄盘绕固定轴回转，通过第一根连杆把旋转运动传递给中间摇杆铰点；中间铰点再连接长摆杆，带动下端夹持组件沿近似直线轨迹移动。斜向辅助杆的作用不可忽略，它把末端构件的姿态约束在设计范围内，避免夹座在升降过程中产生过大转动。霍肯连杆的典型特点是曲柄、连杆和摇杆长度满足特定比例后，连杆上某一点在一段转角内可走出接近直线的轨迹；本机构将该轨迹点与蜡烛夹持座结合，使工件在主要工作段内近似竖直移动，而不是随普通四杆机构末端画出明显弧线。

　　实际建模时，尺寸边界需要围绕三个区域校核。第一是主动区，左侧高立柱顶部要容纳曲柄盘、驱动轴和轴承座，曲柄回转半径内不能与立柱、连杆发生干涉；曲柄盘外侧保留手轮或联轴器接入空间，便于手动演示或连接小型驱动。第二是跨架工作区，长连杆在最高、最低两个极限位置之间扫过较大斜向空间，机架间距、连杆宽度和铰点高度必须一起调整，避免杆件在运动中交叉碰撞。第三是底部夹持区，夹座位于右侧塔架底脚附近，行程下限时要保证蜡烛或圆柱件能够放入，行程上限时要留出取放和观察高度；塔架底脚需向外提供稳定支撑面，防止末端载荷偏置导致架体翘动。

　　功能特性上，该机构并不追求大推力，而强调轨迹演示和轻载托举。夹持端采用小型夹块或V形座定位圆柱件，结构简单，适合直径变化不大的试件；若用于教学实验，可在末端加装标记笔或位移记录件，把近似直线轨迹直接绘制出来。杆件之间全部采用销轴铰接，销轴处应设置衬套或滚动轴承以降低间隙，铰点同轴度会直接影响末端轨迹精度。长连杆上可见的等距标记孔既可作为减重和造型元素，也可在实训中作为改变连杆有效连接点的备用孔位，用于比较不同铰点位置对输出轨迹的影响。

　　设计思路上，先确定末端希望保持的直线段高度范围，再反推霍肯连杆的曲柄半径、连杆长度和固定铰点位置；随后把固定铰点分配到左右两个机架上，使机构在立体空间中形成清晰的受力路径。左侧高机架负责提供主动回转和高位牵引，右侧A形架负责承受末端导向和工件载荷，这种分离式布置让杆件运动轨迹可视化程度更高，也便于观察曲柄、连杆、摇杆之间的相位关系。外形方面，装置高度明显大于宽度，占地集中在两个底架范围内；安装时只需保证两侧底脚处于同一基准平面，并控制左右架体在横向的相对位置，即可保证连杆装配不被强行扭曲。

　　在工程应用中，这类机构适合作为轻载升降演示、自动化小件送料、蜡烛定位托台或机械原理课程设计载体。它的优势在于零件形态规则、加工门槛低、运动关系明确，不需要复杂电控即可完成连续升降；局限则是末端直线为近似直线，承载能力受铰点强度和机架刚度限制，不适合高精度导向或重载提升。建模和选型时应重点检查极限位置夹角、连杆传动角、销轴剪切强度以及架体底脚稳定性，再结合被托举圆柱件的直径和高度确定夹座尺寸，使机构在演示可靠性与运动学准确性之间取得平衡。
