在各类存在轴向载荷的机械传动场景中,推力球轴承是承担单向轴向力、保障旋转部件轴向定位精度的核心基础零件,本次呈现的F12-21M规格轴向球推力轴承,正是针对小安装空间、中等轴向载荷工况开发的标准件结构。从实际应用场景来看,这类小尺寸推力轴承常出现在小型电机输出端的轴向限位结构、精密仪器的旋转支撑部位、小型减速机的轴向承载位、办公自动化设备的转动副中,甚至在部分民用五金的旋转结构、航模动力系统的推力承载位也能见到同规格产品的身影,它的核心作用是在旋转副中承接平行于轴线方向的载荷,避免轴系发生轴向窜动,同时将转动过程中的滑动摩擦转化为滚动摩擦,大幅降低轴向承载状态下的摩擦损耗。
从结构设计思路来看,这款轴承采用经典的三片式推力球结构,由上下两片带滚道的轴圈、座圈,以及中间夹装的带保持架钢球组件构成,和深沟球轴承这类可同时承载径向与少量轴向载荷的轴承不同,这类推力轴承的滚道完全平行于端面,所有承载接触面均为垂直于轴线的平面,因此只能承受单向的轴向载荷,无法承接径向方向的作用力,这一结构特性也决定了它的安装边界:装配时必须保证轴圈与旋转轴同轴固定,座圈与设备基座的安装面贴合,且安装面需要具备足够的平面度,避免因安装面倾斜导致钢球局部受载过大,提前出现点蚀失效。

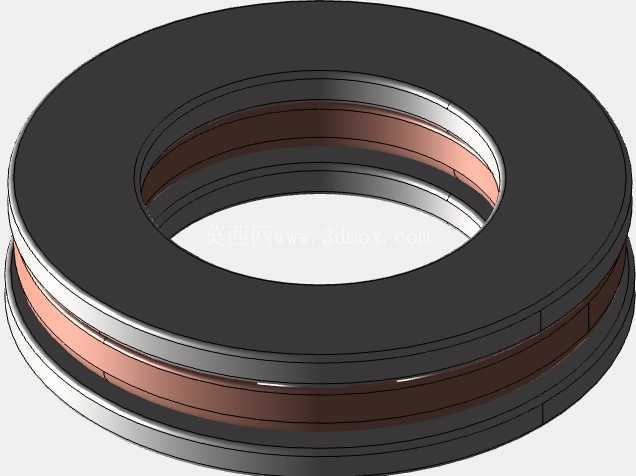

尺寸参数上,这款轴承的内径为12mm,对应适配直径12mm的旋转轴,外径为21mm,总装配厚度为5mm,属于微型推力轴承范畴,安装时需要在基座端预留直径不小于21mm、深度不小于5mm的安装沉孔,轴端的固定台阶需要与轴承内圈端面完全贴合,同时要预留0.02-0.05mm的轴向间隙,避免工作过程中因热胀冷缩导致轴承被卡死。保持架采用铜合金材质,相比尼龙保持架具备更好的耐高温性能与结构强度,能够在更高的转速工况下保持钢球的均匀排布,避免钢球在高速旋转时出现相互摩擦、挤压的问题,上下两片滚道圈采用轴承钢经淬火磨削加工,滚道表面粗糙度控制在Ra0.8以下,保障钢球滚动时的平顺性,降低运行噪音与磨损速率。
在实际选型应用中,需要注意这类推力轴承不能单独作为径向支撑使用,必须配合径向轴承共同组成轴系支撑结构,否则会因为径向无定位导致轴系倾斜,钢球从滚道中脱出引发结构失效。装配过程中不能直接敲击轴承端面,需要采用专用套筒均匀施压在对应的套圈端面上,将轴承平稳压装到位,压装过程中要保证压力方向与轴线完全平行,避免套圈出现倾斜导致滚道划伤。日常运行过程中,这类轴承需要填充适配的润滑脂,低速工况下可采用锂基脂填充,高速工况则需要搭配低粘度的润滑油进行润滑,定期检查润滑状态能够有效延长轴承的使用寿命,避免因干磨导致轴承提前失效。从建模细节来看,这款模型完整还原了钢球与滚道的配合间隙、保持架的兜孔结构、各零件的装配关系,能够直接用于小型设备的轴系装配干涉检查、运动仿真演示,也可作为机械基础件教学的演示模型使用,帮助设计人员直观理解推力球轴承的承载原理与装配逻辑。
