船用110V法兰式岸电供电连接插座

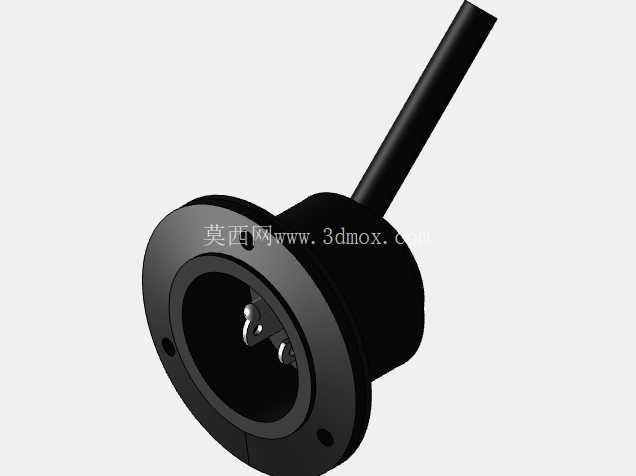

　　这款岸电连接部件主要面向小型船舶、游艇的靠岸供电场景设计，解决船舶停靠码头时外接市电的可靠接驳需求，替代传统临时拉线的不规范接电方式，避免接插松动、防水失效带来的用电隐患。从结构设计来看，整体采用法兰盘嵌入式安装方案，法兰边缘预留三个均布的安装孔，可直接通过螺栓固定在船体侧壁的预留开孔位置，安装时法兰背面贴合船体壁面，配合密封垫圈即可实现安装面的水密防护，适配船体侧壁3-5mm厚度的玻璃钢或金属板材安装场景，安装后插座主体嵌入船体内部，仅外露法兰面与接插端口，不会突出船体外壁过多，避免靠泊时与码头设施发生磕碰。接插端口采用内凹式结构，内部的导电插芯藏于绝缘护套内部，插芯的接触片采用弹性铜质材料，接插时可与配套插头的插销形成面接触，降低接触电阻，避免大电流工况下出现接头发热问题，端口内部设置有定位卡槽，配套插头插入时可自动对位，避免反插、错插导致的相位接反问题。尾部采用一体化出线结构，线缆与主体连接处做了防弯折应力释放设计，线缆可在一定角度范围内摆动而不会出现线芯折断、密封层开裂的问题，适配船体内部布线时的走线弯折需求，无需额外加装线缆防水接头。设计过程中优先考虑了户外 marine 工况的使用需求，主体外壳采用增强尼龙材质，兼顾绝缘性能与耐盐雾、耐紫外线老化特性，长期暴露在海边高湿高盐环境下不会出现壳体脆化、绝缘性能下降的问题，内部导电部件全部做了镀镍防锈处理，避免潮湿环境下接触件氧化导致的导通不良。从安装边界来看，法兰盘的外径尺寸适配常规小型船舶的岸电开孔标准，安装时无需对船体原有开孔做额外扩孔或修改，可直接替换同规格的老旧岸电插座，接插端口的尺寸匹配通用的美标110V岸电插头，无需定制专用接插件，后期维护更换配件成本更低。实际使用时，船舶靠岸后将码头端的岸电插头插入该插座，即可将码头的110V交流电引入船舶内部的配电系统，为船上的生活用电设备、蓄电池充电系统提供稳定的市电供应，插座内部的绝缘结构可实现带电部件与船体金属结构的完全隔离，避免船体带电带来的触电风险，接插到位后插头与插座之间可形成卡扣锁定，避免船舶晃动、线缆拉扯导致的插头意外脱落。建模过程中对内部的导电插芯、绝缘衬套、法兰安装孔、尾部应力释放结构都做了1:1的还原，所有配合面的公差都按照电气接插件的行业标准设置，法兰安装孔的位置度、接插端口的同轴度都符合实际生产的精度要求，可直接用于岸电系统的布局设计、安装干涉检查，也可作为船舶电气系统教学的演示模型使用。
