0.5L立式小型气压储液罐体结构

　　这款0.5L容量的立式气压储存罐体，在小型流体回路、实验室气液供给系统、桌面级稳压分流工位中有着非常广泛的适配场景，很多做小型液压试验台、试剂恒压供给装置、家用净水配套稳压单元的结构工程师，在选型阶段都会优先考虑这类小容积罐体的布局适配性。从实际功能来看，它的核心作用是在封闭回路中缓存带压介质，抵消管路中因阀门启闭、泵组启停产生的压力脉动，避免压力骤变冲击后端精密元件，同时也能在小流量输出工况下减少泵组的频繁启动频次，延长动力元件的使用寿命。

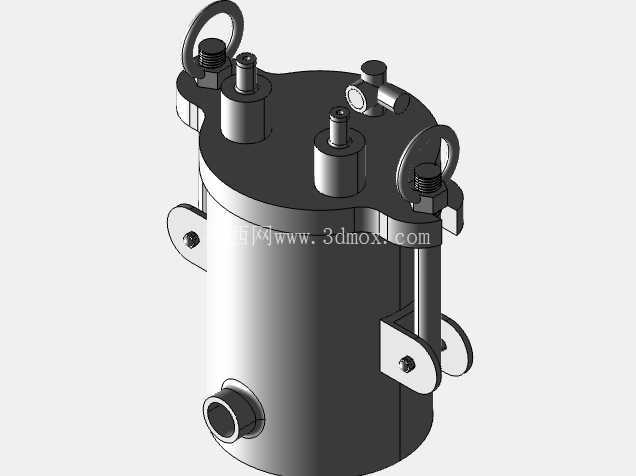

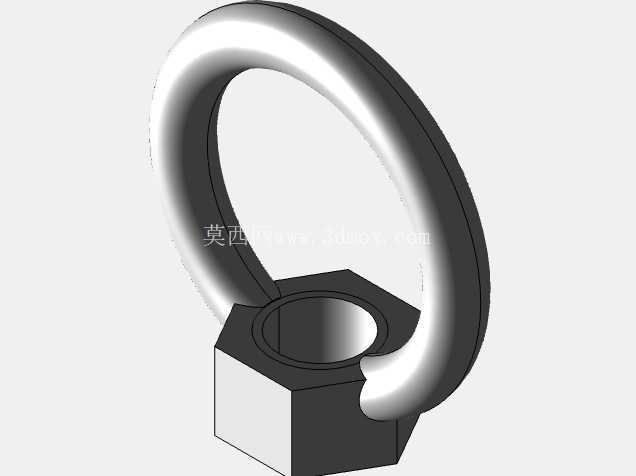

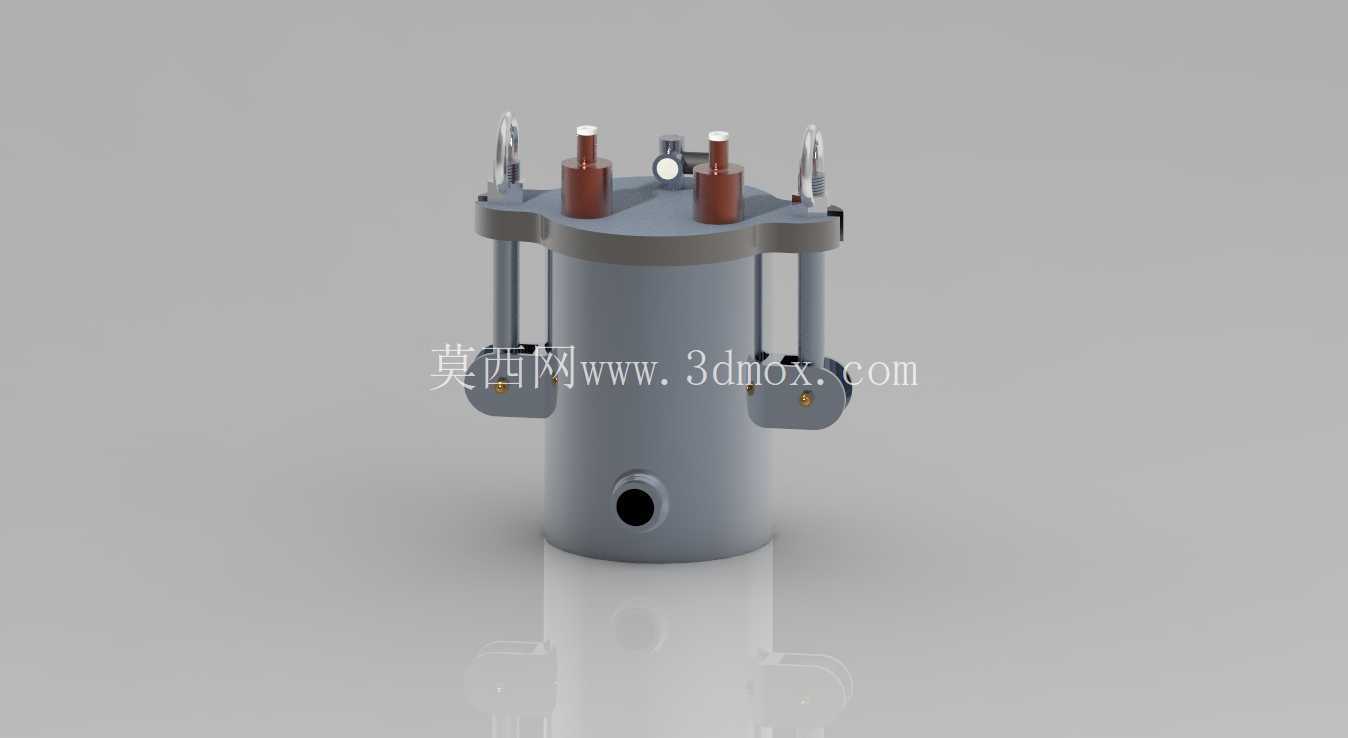

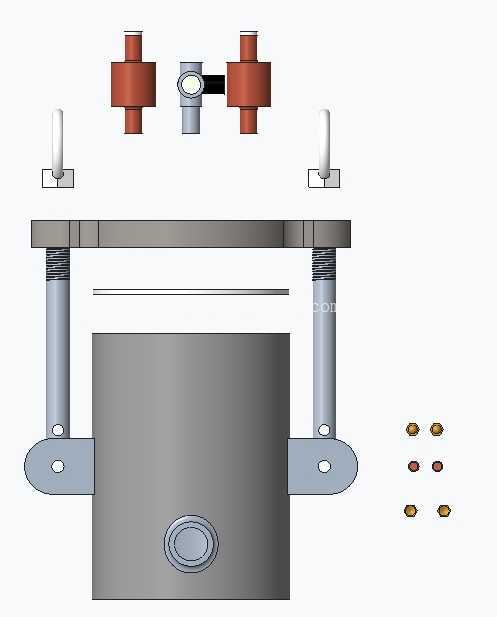

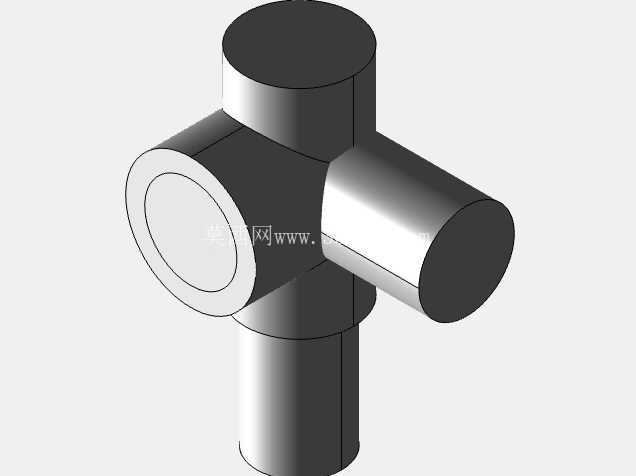

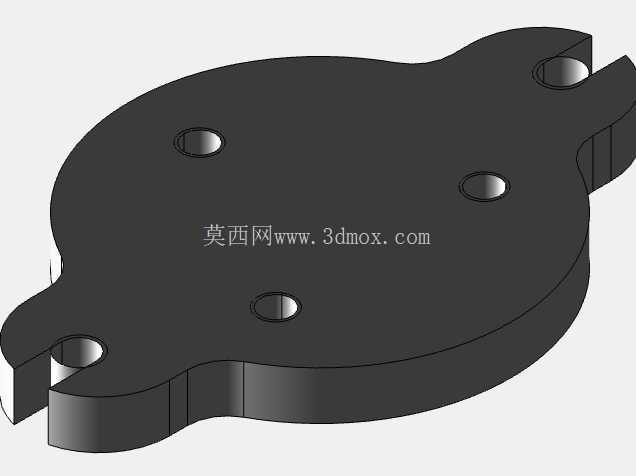

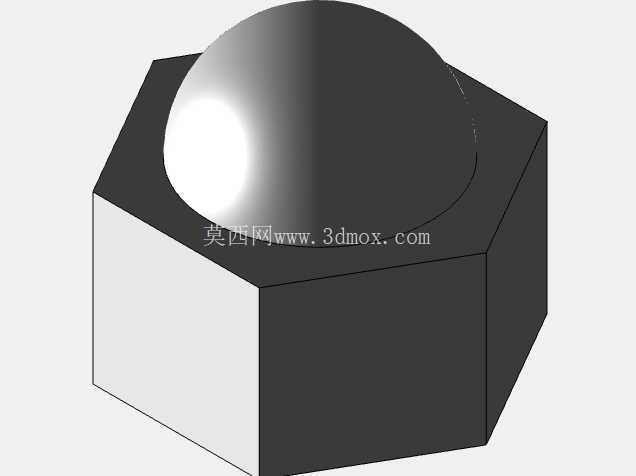

　　从设计思路上拆解，这款罐体采用了等径直筒加平顶封盖的结构，没有采用冲压成型的椭圆形封头，一方面是小容积工况下平顶结构的加工难度更低，配合周向均布的快装锁扣可以实现上盖的快速拆卸，方便后期清理内部积存的杂质、更换密封件；另一方面平顶结构预留了充足的顶部接口安装空间，不需要在弧面上做开孔坡口加工，降低了机加工序的复杂度。罐体顶部的接口做了明确的功能区分：两个带棕色绝缘护套的柱状接口是介质进出的主通路，旁侧的小型带表接口是预留的压力检测位，可以直接安装微型压力表实时监测罐内压力，两侧对称布置的吊耳式结构并非用于起重吊装，而是作为罐体的安装固定位，配合卡箍可以将罐体固定在设备机架的立式安装梁上，不需要额外焊接底部安装支架，进一步压缩了整体占用空间。

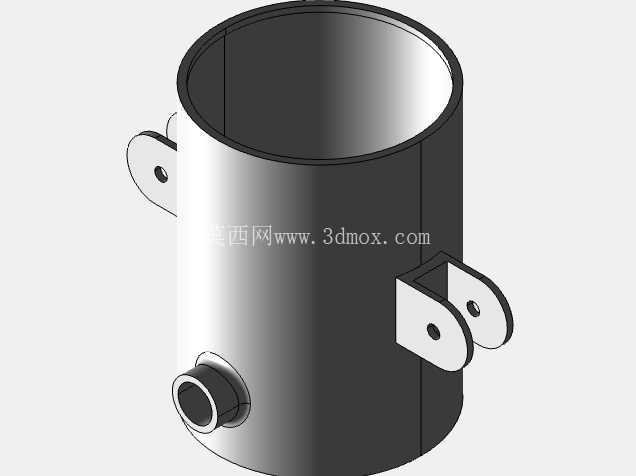

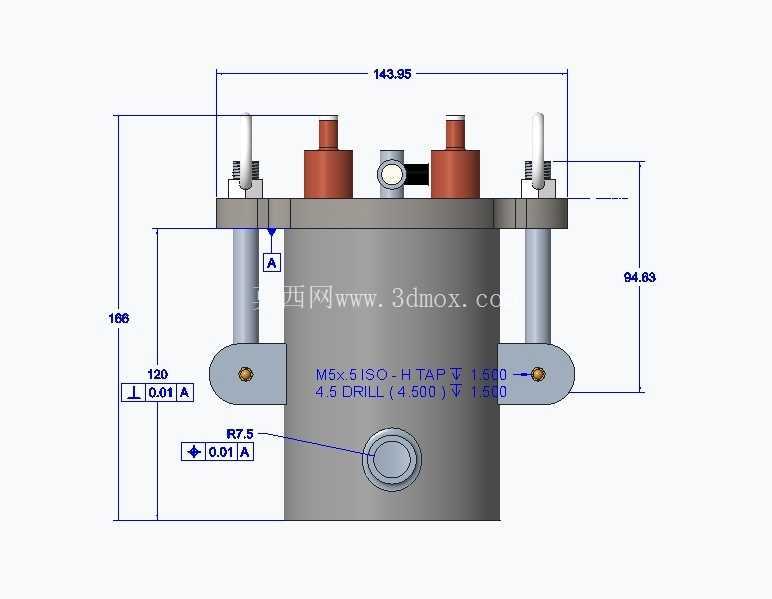

　　在安装边界的考量上，这款罐体的直筒段外径控制在100mm以内，整体高度不含顶部接口不超过180mm，侧面下部预留的外螺纹接口是排污口，安装时需要在罐体下方预留至少30mm的操作空间，方便连接排污球阀做定期排污作业；顶部的接口向外伸出的最大距离不超过筒身外径40mm，做管路布局时不需要给顶部预留过多的侧向操作空间，只要保证上方有20mm的空间用于拆装压力表即可。罐体底部做了内凹式的圆弧过渡，没有突出的支脚结构，既可以直接坐落在设备安装平面上做辅助支撑，也可以通过两侧的固定卡箍做悬空安装，适配不同的设备内部布局需求。

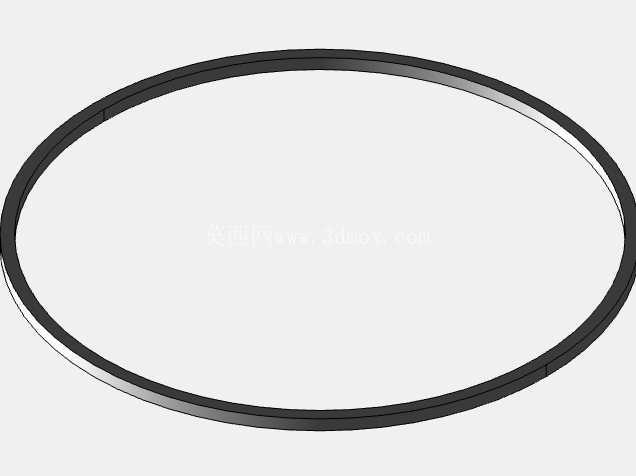

　　从结构强度的设计细节来看，筒身与上盖的密封采用了内置的橡胶密封圈，锁扣采用偏心压紧结构，只需要扳动两侧的锁扣手柄就能实现密封面的均匀压紧，不需要逐个拧紧螺栓，在需要频繁开盖维护的场景下能大幅减少运维操作时间。罐体内壁没有做额外的加强筋结构，依靠3mm的筒身壁厚就可以满足0.8MPa以内的工作压力需求，完全覆盖小型民用、实验室场景的常用压力区间，不会出现过度设计带来的成本浪费。侧面的排污口特意设置在筒身最低位置，罐底的微坡结构可以引导内部积存的杂质向排污口汇集，避免杂质长期沉积在罐底影响介质洁净度。

　　很多工程师在做小型稳压系统设计时，容易忽略罐体的接口布局对管路走向的影响，这款罐体将主接口、检测接口、排污口做了分区域布置，顶部走主通路和检测元件，侧下方走排污管路，管路之间不会出现干涉，布管时可以顺着接口方向直接走管，不需要额外增加弯头转接，能有效降低管路的压力损失。另外罐体两侧的锁扣结构做了圆角钝化处理，安装操作时不会划伤操作人员的手部，外露的金属部件都做了哑光喷塑处理，既可以提升防锈能力，也能避免亮面金属在设备内部产生反光干扰运维人员的视线。
