小型集成式液压动力供油单元结构

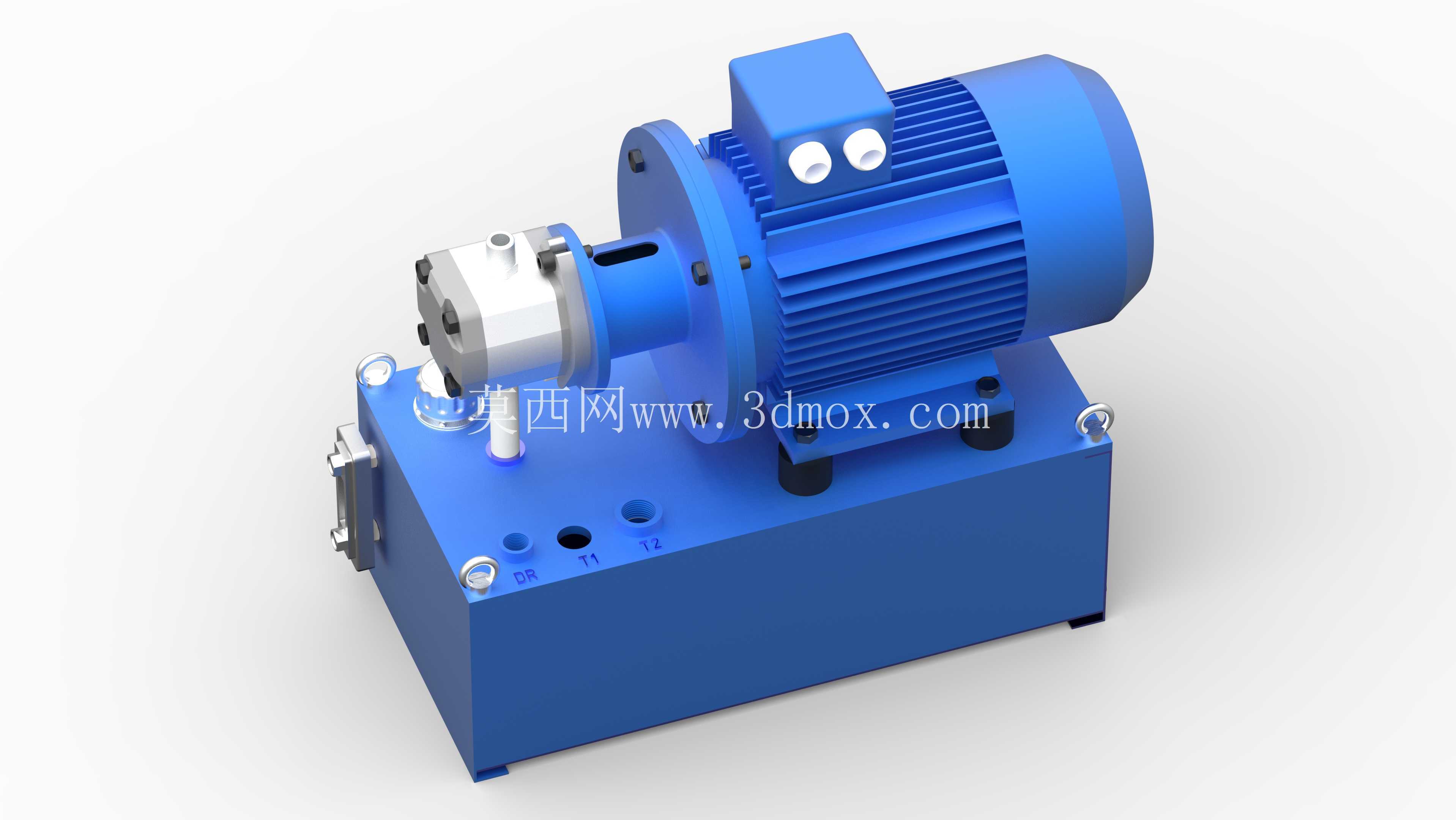

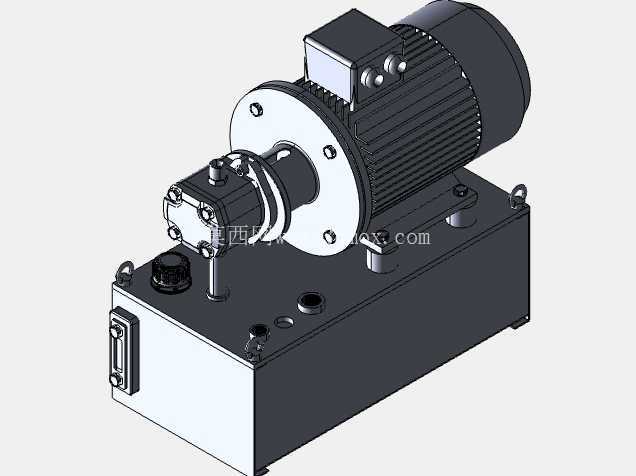

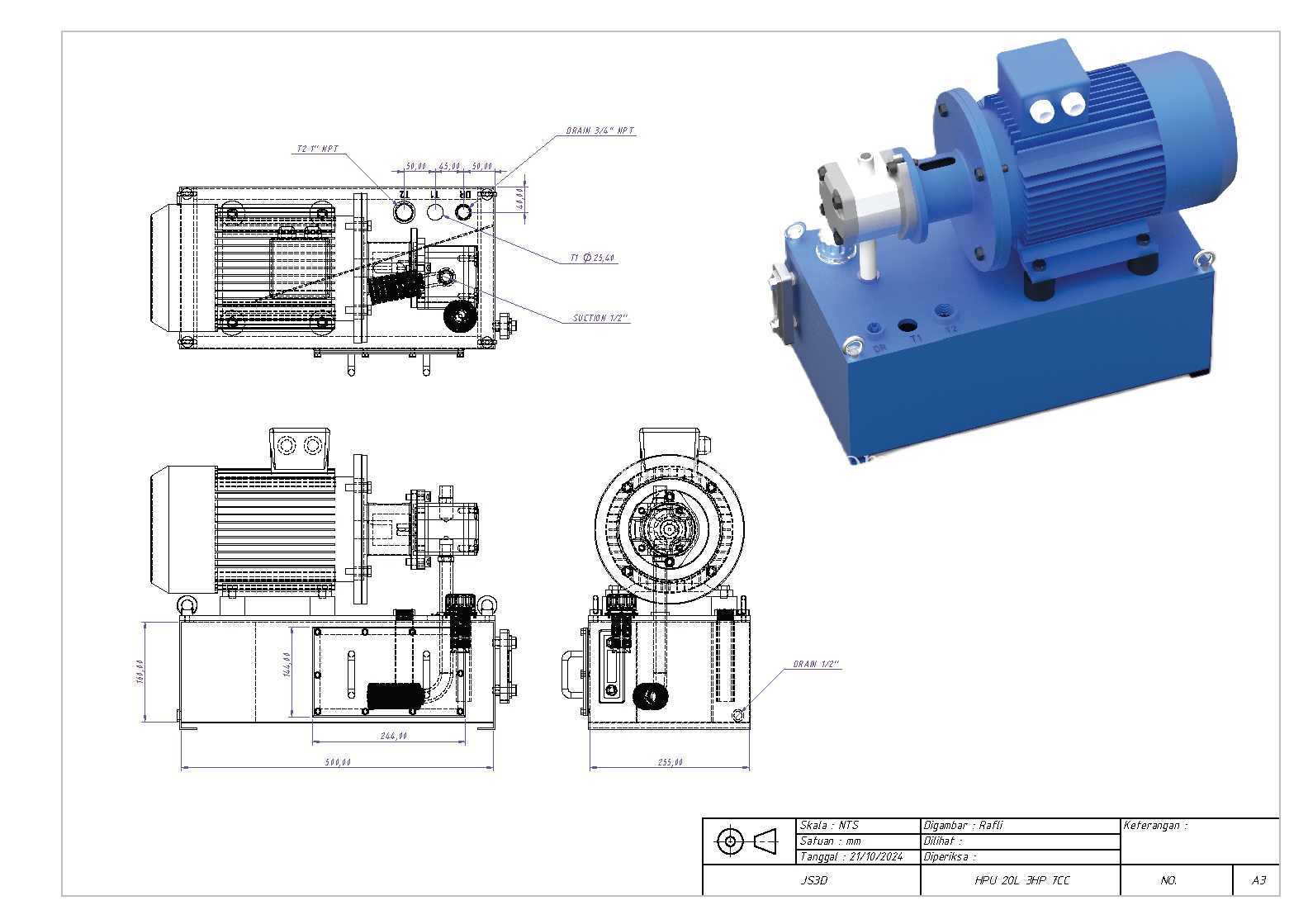

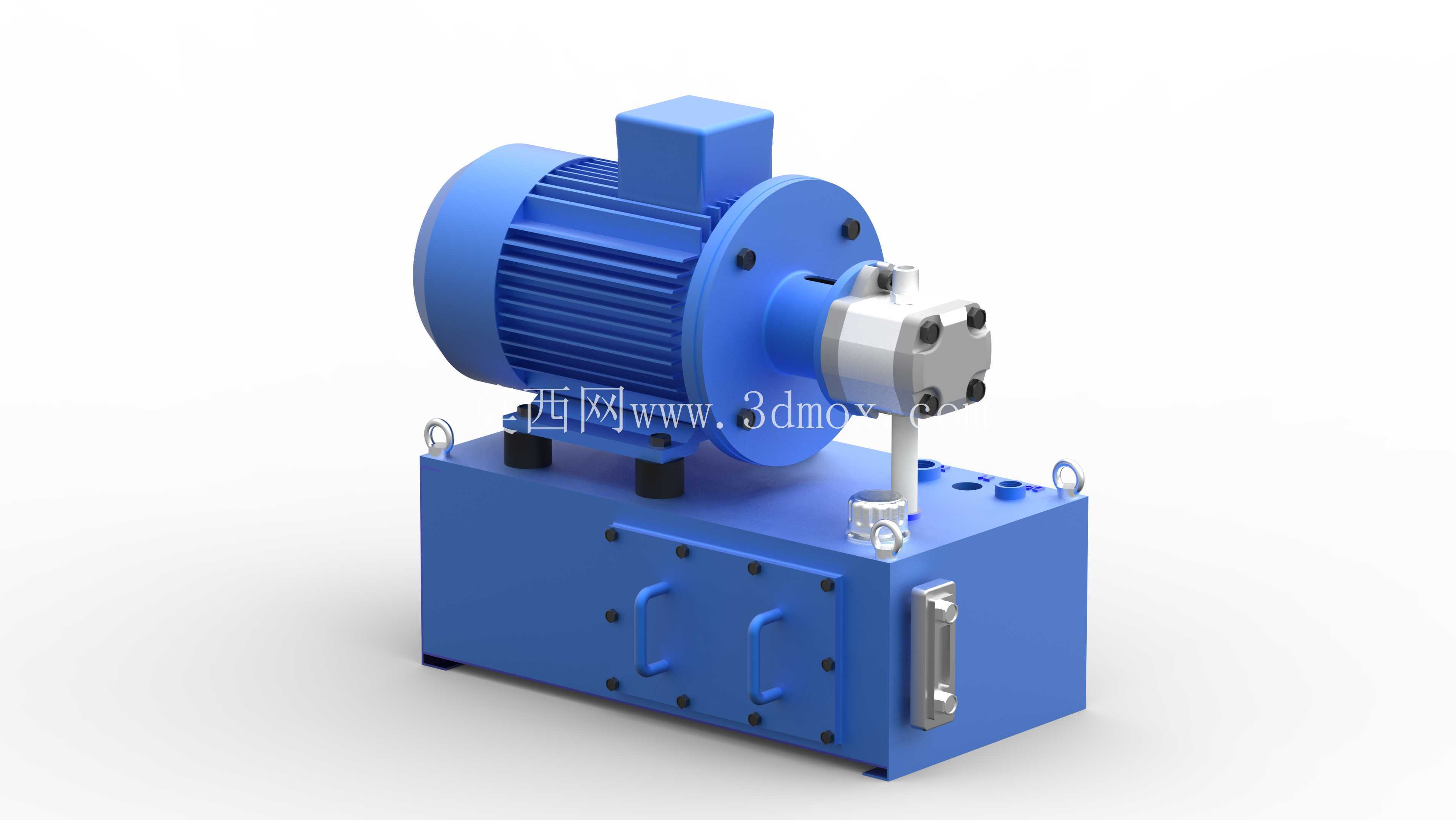

　　这套集成式液压供油单元，主要面向小型自动化工装、单机液压执行机构的配套场景，常见于小型工装夹具夹紧回路、实验室液压试验台、小型专用设备的液压动力供给环节，适合执行元件数量少、总流量需求不高、安装空间紧凑的工位使用，不需要额外搭建分散的液压元件管路，整体到货后仅需连接执行元件油管、接通主电源即可投入使用，大幅降低现场液压管路施工的工作量与漏油风险。整体结构采用上下叠装的布局逻辑，下部为钢板焊接成型的矩形储油油箱，油箱侧板预留了清洁检修口，通过螺栓固定盖板实现密封，日常维护时不需要拆除上部的动力元件即可打开盖板清理油箱内部沉积的杂质，油箱侧面安装了目视化液位计，可直接观察油液存量与污染程度，顶部预留了空气滤清器安装位、注油口以及多个备用油口，方便后续扩展回路或者外接压力检测元件。上部的动力元件采用立式法兰安装的感应电机直连齿轮泵的结构，取消了联轴器、泵支架这类中间连接部件，电机输出轴直接与泵轴传动连接，既压缩了整体安装高度，也减少了传动环节的功率损耗与对中偏差带来的振动问题，泵的出口直接叠加安装了控制阀组，集成了压力溢流、方向控制的基础阀件，不需要额外在阀组与泵之间布设高压管路，减少了潜在的泄漏点。从安装边界来看，整体底座为矩形结构，四个角预留了吊环安装孔，既可以通过吊环整体吊装转运，也可以在底座上加工安装孔通过螺栓固定在设备机架或者地面基础上，油箱的长宽尺寸控制在紧凑范围内，适合安装在设备侧方的空余空间或者机架内部的预留仓位，不需要占用单独的设备操作空间。设计过程中优先考虑了日常运维的便利性，电机的接线盒朝向外侧，接线操作不需要拆解其他部件，阀组的调节手柄全部朝向操作侧，站在设备正面即可完成系统压力调节、卸荷操作，油箱底部预留了放油螺塞，换油时可以直接在底部排油，不需要倾斜设备或者额外抽油。在散热设计上，这套单元没有配置独立的风扇冷却器，主要依靠油箱钢板的自然散热实现油温控制，适合连续工作时长不超过4小时、系统工作压力在中低压区间的工况，如果应用在长时间连续运行的场景，也可以在油箱顶部预留的备用油口位置外接冷却循环回路，不需要对原有结构做大幅改动。管路布局上，泵的吸油口采用大管径软管直接插入油箱液面以下，减少吸油阻力避免吸空，回油口直接延伸到油箱内部液面以下，减少回油冲击带来的气泡与噪声，所有外接油口都集中布置在阀组的同一侧，现场接管时可以统一排布管路，避免管路交叉干涉。在结构强度设计上，油箱的钢板厚度满足储油承重要求，上部电机与泵的安装位置做了局部加厚处理，避免电机运行时的振动导致安装面变形，电机与油箱之间设置了减震垫，阻断振动向油箱以及安装基础的传递，降低设备运行时的整体噪声。这套单元的控制阀组可以根据实际使用需求更换阀片，适配单作用油缸、双作用油缸或者液压马达的不同控制需求，基础配置的溢流阀可以根据系统需求调整最高工作压力，避免超压损坏执行元件，整体结构没有冗余的设计，所有元件都围绕紧凑、易维护、低泄漏的核心需求选型布置，适合小型液压系统的快速搭建与配套，对于结构设计人员来说，这套单元的安装尺寸、接口位置都做了标准化处理，在做设备整体布局时可以直接套用安装边界，不需要单独设计油箱、泵架、阀组安装结构，大幅缩短液压系统的设计周期。
