八英寸三叶仿生航模螺旋桨结构设计

项目分类:飞机 发布时间:2024-11-12 ID:790536
  • 八英寸三叶仿生航模螺旋桨结构设计
  • 八英寸三叶仿生航模螺旋桨结构设计
  • 八英寸三叶仿生航模螺旋桨结构设计
  • 八英寸三叶仿生航模螺旋桨结构设计
  • 八英寸三叶仿生航模螺旋桨结构设计
  • 八英寸三叶仿生航模螺旋桨结构设计
  • 八英寸三叶仿生航模螺旋桨结构设计
  • 八英寸三叶仿生航模螺旋桨结构设计

  这款三叶螺旋桨的设计,最初是针对小型固定翼航模、微型穿越机的动力输出需求优化的,日常也可适配小型风动试验台、桌面气流演示装置的动力端使用。从实际使用场景来看,这类小尺寸螺旋桨常被用在1-2kg起飞重量的电动航模上,相比同尺寸两叶桨,三叶结构的拉力输出更线性,低速段的扭矩响应更快,在小油门起降、低空慢飞的工况下,不会出现两叶桨常见的拉力突跳问题,对于新手操控的入门航模来说,能大幅降低起飞阶段的操作难度。

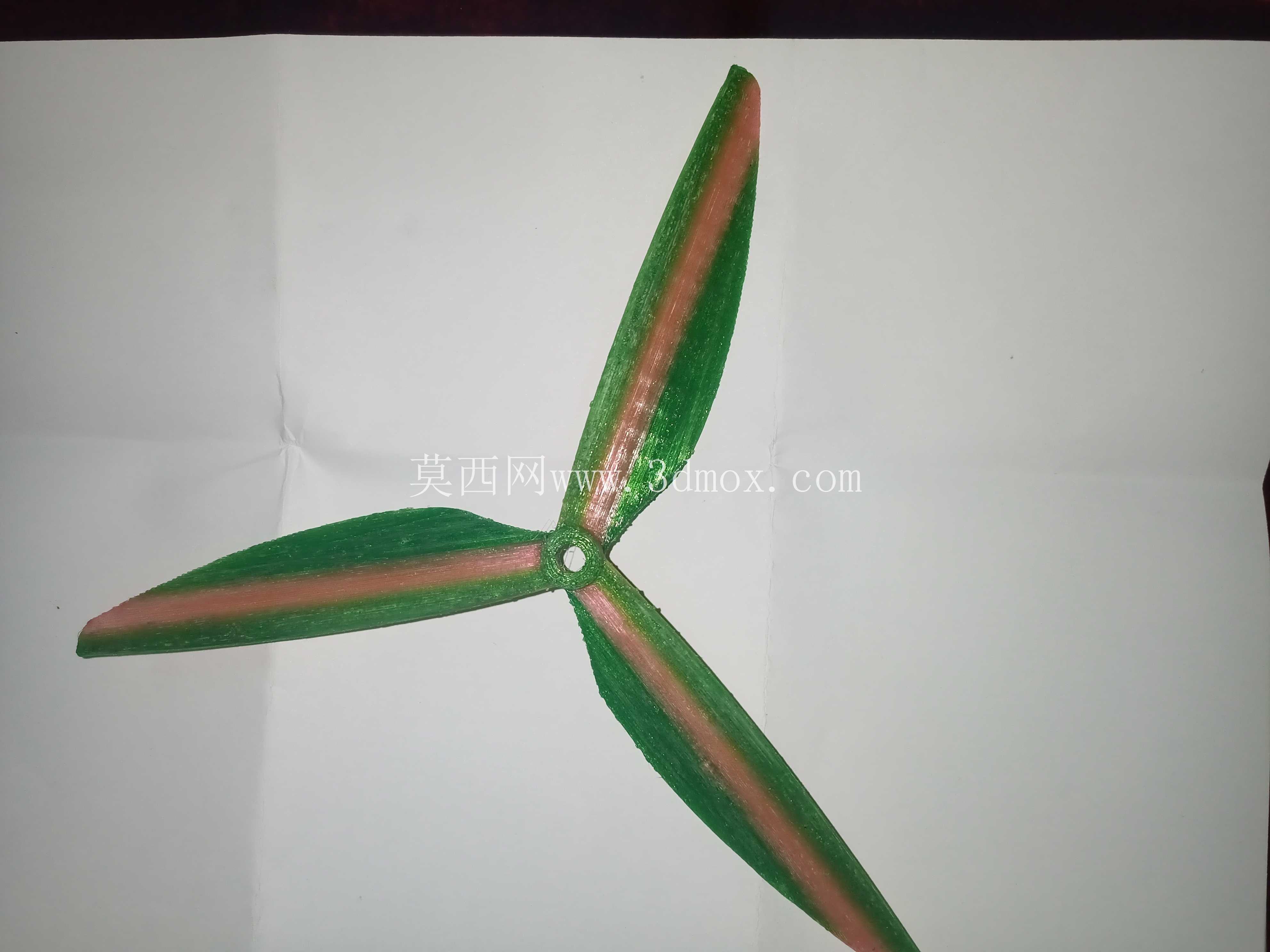

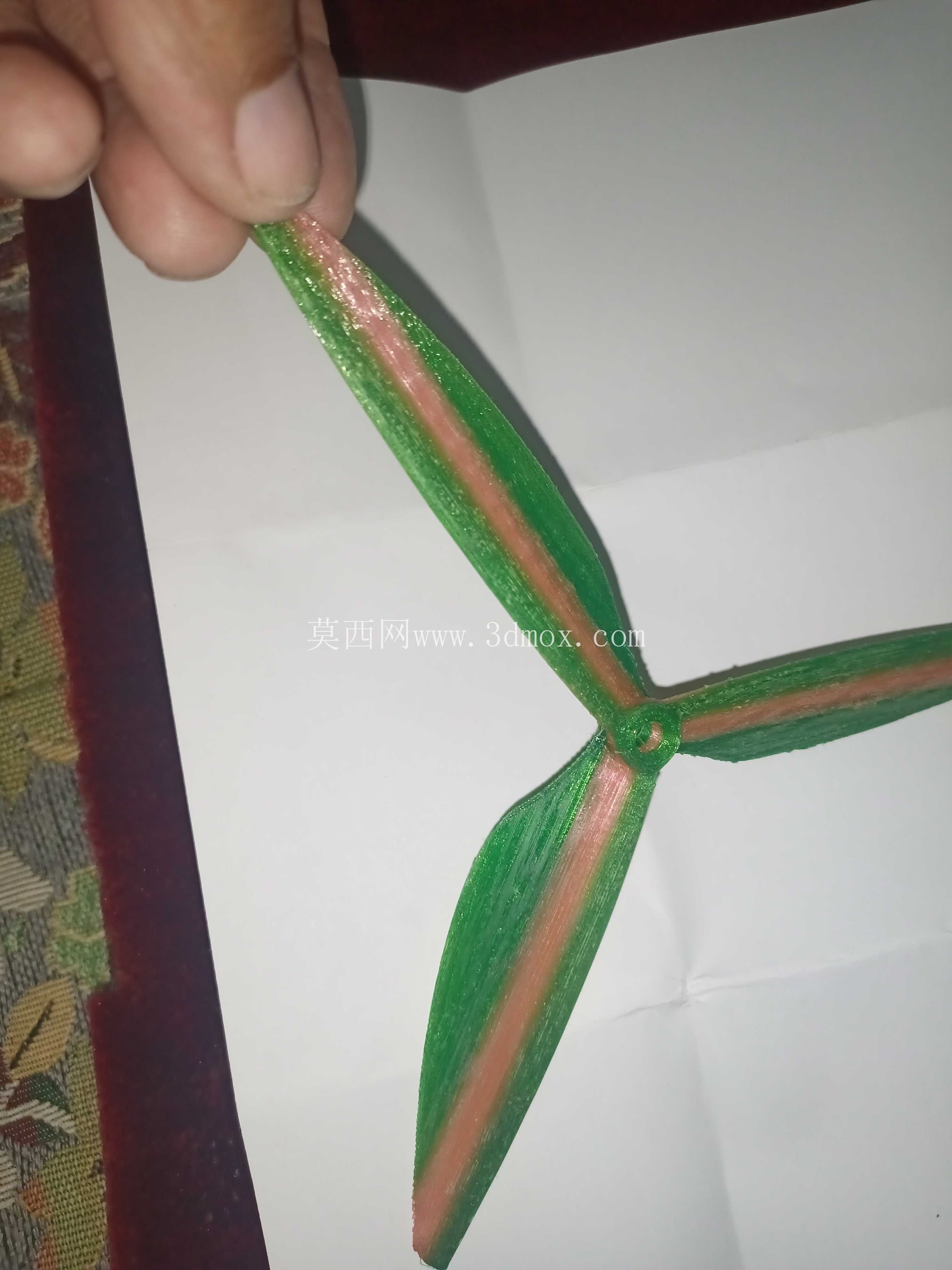

  设计过程中首先敲定的是8英寸的回转直径,这个尺寸刚好适配市面上主流的2204、2205级别外转子无刷电机,安装孔位采用标准3mm中心孔设计,孔周做了0.8mm的沉台,安装时桨夹可以完全嵌入沉台,避免高速旋转时桨叶出现径向窜动。桨叶的翼型选择了平凸翼型,相对厚度从根部的12%向叶尖逐步过渡到7%,既保证了根部的结构强度,又能降低叶尖的诱导阻力,三个桨叶沿中心轴呈120°等角分布,动平衡余量控制在0.02g·cm以内,12000rpm转速下不会出现明显的机体共振。

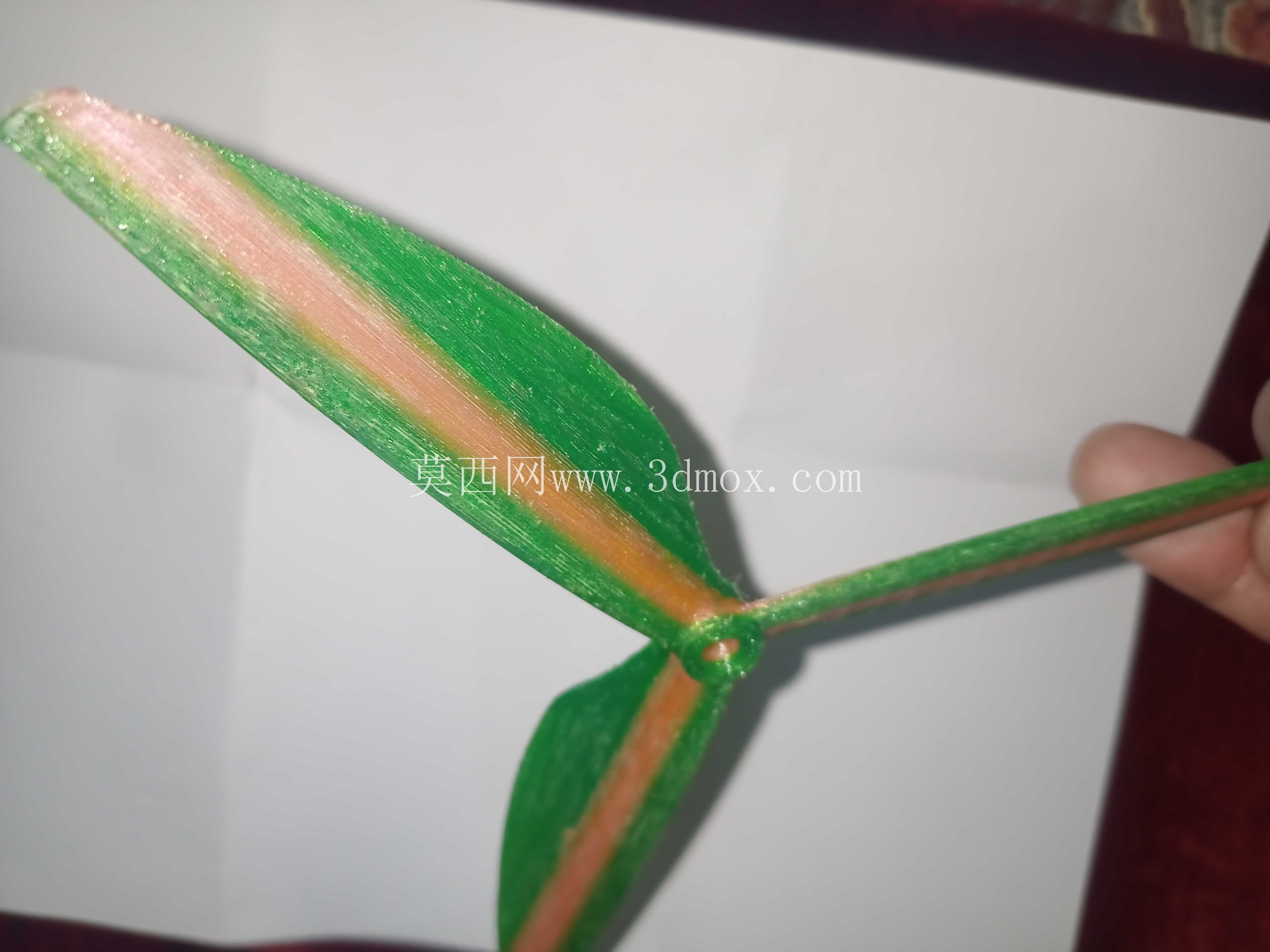

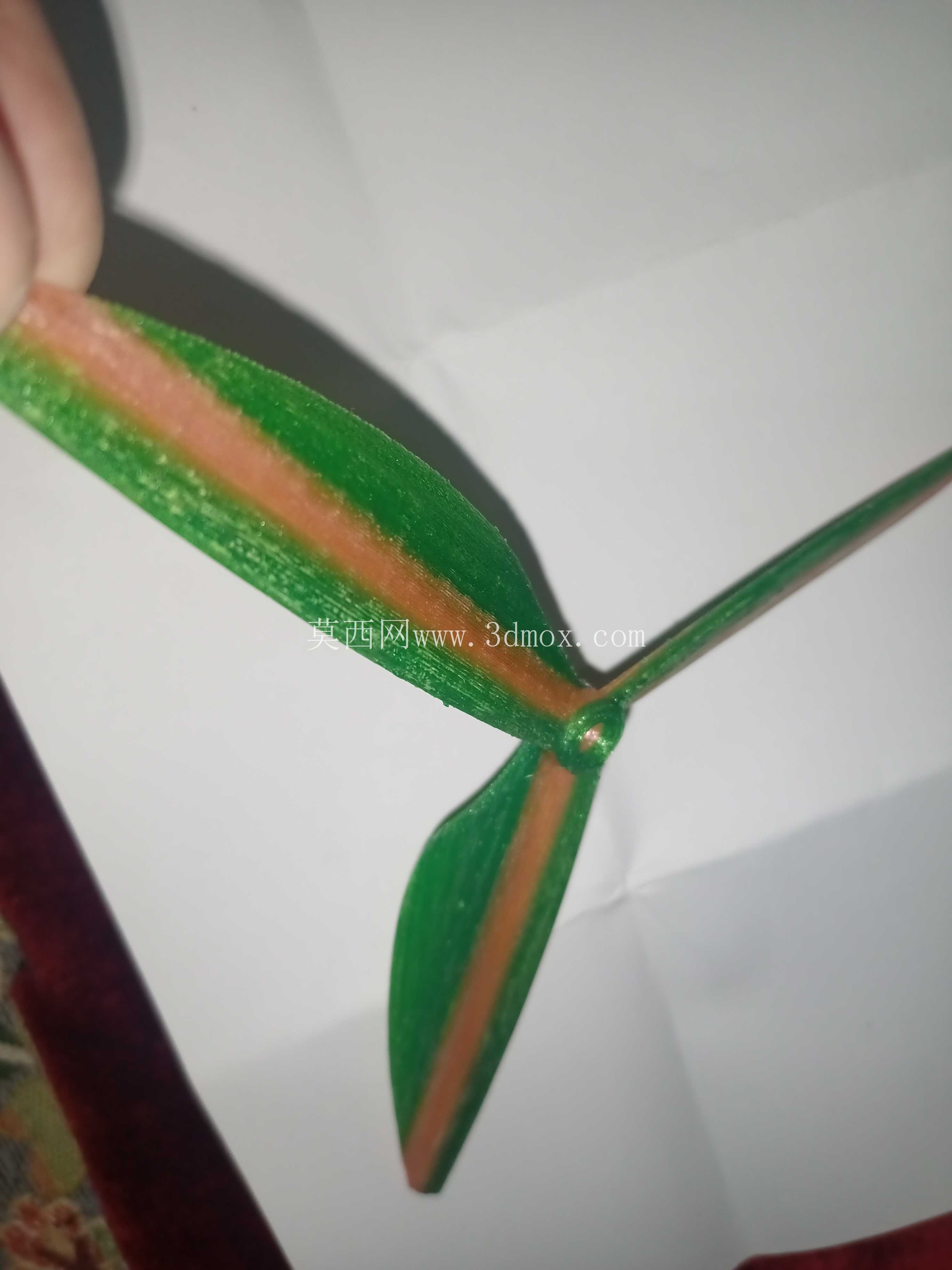

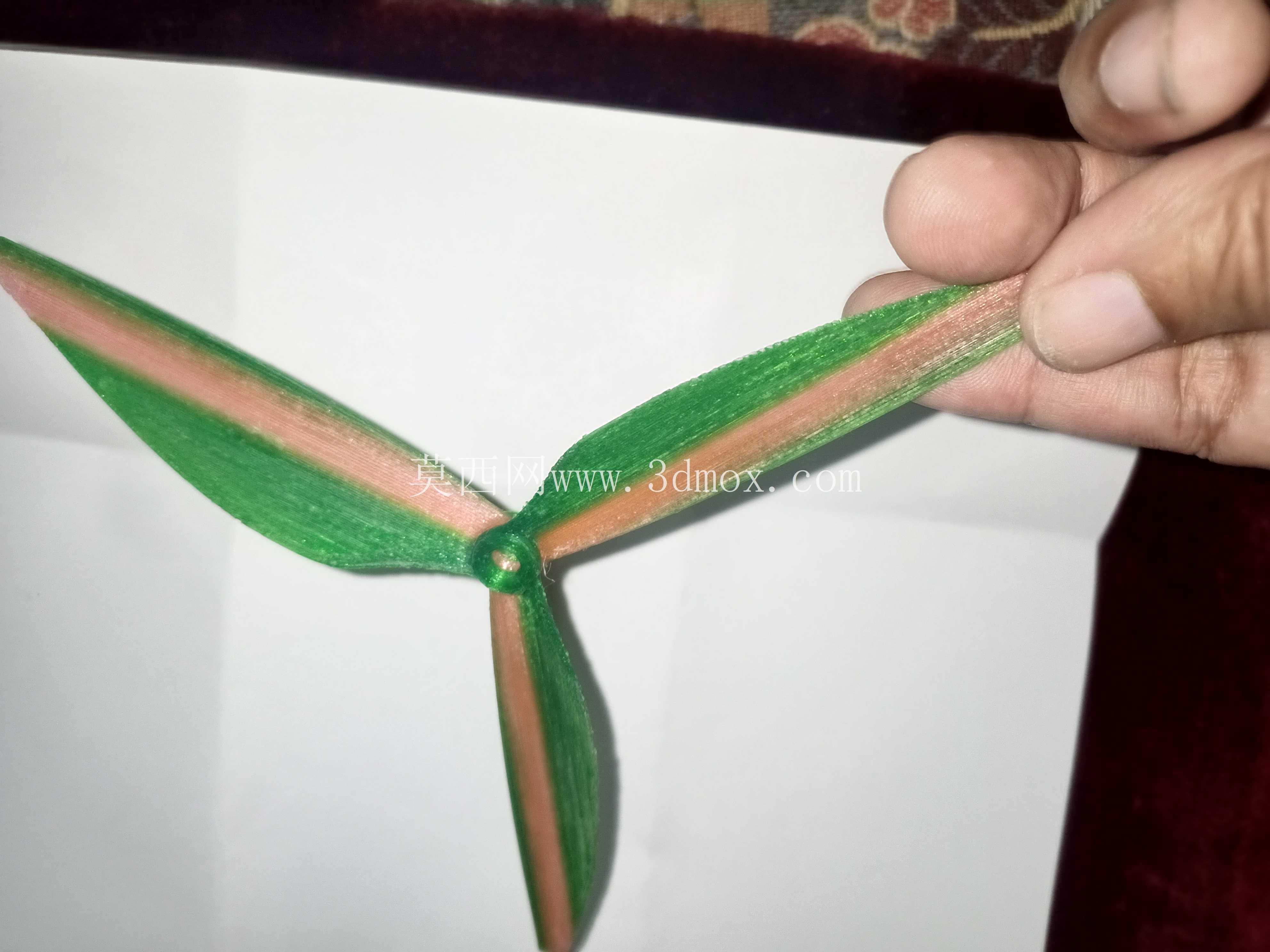

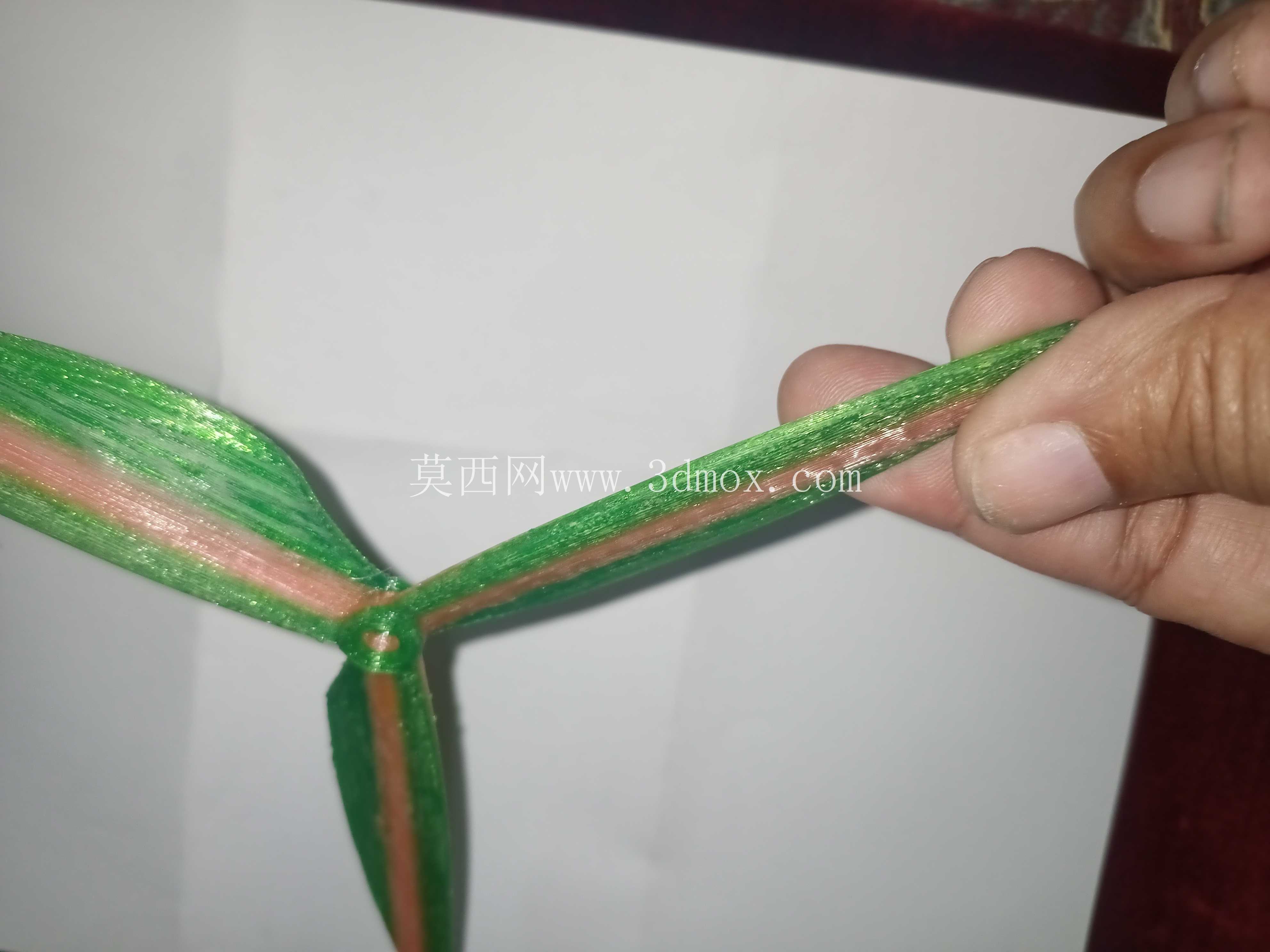

  桨叶的结构做了仿生叶脉的加强设计,沿桨叶展向布置的仿主筋结构,从中心安装座一直延伸到距离叶尖5mm的位置,主筋两侧分布细密的次级加强筋,类似钢筋混凝土的受力逻辑,表层的树脂基体承担气动载荷,内部的加强筋承担弯曲和扭转力矩,即使出现轻微的擦地碰撞,也不会出现桨叶直接断裂的情况,只会在碰撞位置出现局部形变,降低炸机后的配件损耗成本。桨叶的扭转角从根部的22°线性递减到叶尖的11°,这个角度梯度是结合小型电机的转速-扭矩曲线匹配的,能让整个桨叶在工作时各个展向位置的迎角都处于最佳升阻比区间,不会出现根部失速、叶尖卸载的问题,动力效率比同尺寸等螺距桨高8%左右。

  安装边界上,这款螺旋桨的中心安装座厚度为4mm,搭配标准桨夹使用时,不需要额外加装垫片,桨叶根部与电机端面的间隙预留了1.5mm,旋转过程中不会刮蹭电机外壳或者机身布线。桨叶的最大弦长出现在40%展向位置,为22mm,这个位置是桨叶拉力输出的核心区域,弦长加大能提升低速下的拉力储备,而叶尖位置弦收窄到8mm,能降低高速旋转时的风噪,实际测试中10000rpm转速下,1米位置的噪音比同尺寸两叶桨低3分贝左右。

  从实际使用的适配性来看,这款螺旋桨除了航模动力场景,也可以用在小型桌面通风装置、低速风洞的试验叶轮上,其等角分布的三叶结构,气流输出更均匀,不会出现两叶桨常见的周期性气流脉动,用在通风场景下,吹出来的气流更柔和,没有明显的风感断层。设计时也考虑了3D打印的工艺可行性,倒着打印的摆放方式可以让桨叶的翼型面不需要额外支撑,打印完成后只需要简单去除底部的 raft 支撑就能使用,层厚设置0.15mm时,翼型表面的粗糙度可以达到Ra1.6,不需要额外打磨就能满足气动要求,打印完成后只需要做简单的动平衡调整,在叶尖位置贴少量配重胶就能达到使用要求。

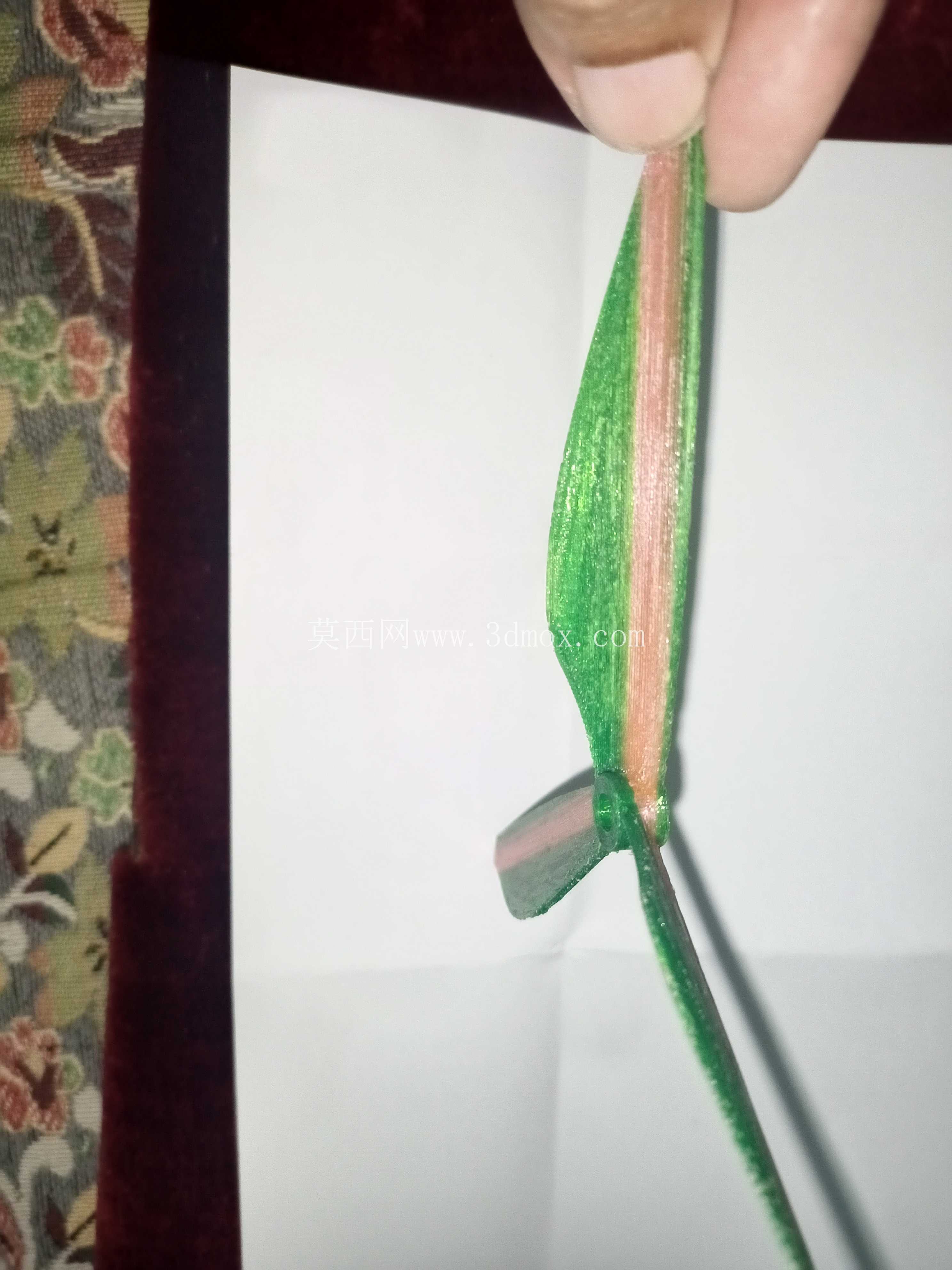

  结构强度方面,桨叶根部的最大弯曲载荷测试中,施加5N的垂直拉力时,桨叶形变量为2mm,卸载后可以完全恢复,不会出现塑性形变,日常飞行中遇到的气流冲击、小颗粒碰撞都可以承受。中心安装孔的位置做了加厚处理,厚度比桨叶根部厚2mm,避免拧紧桨夹螺丝时出现安装座开裂的问题,孔位的公差控制在H7级别,与电机轴的配合间隙不超过0.05mm,高速旋转时不会出现偏心晃动。
