三路接线式LED控制模块三维结构设计

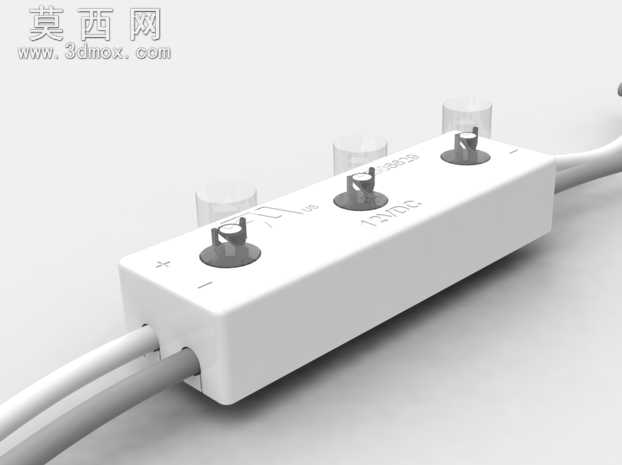

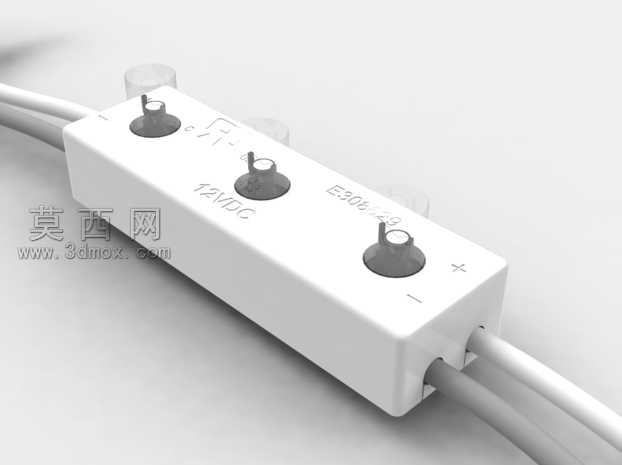

本作品为三路接线式LED控制模块的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从产品功能逻辑出发梳理整体布局：模块主体为长方体绝缘壳体，两端预留线缆穿接孔位，顶面均匀排布三个调节旋钮，每个旋钮对应独立的输出回路，可实现单路LED的通断或亮度调节控制。建模过程中严格遵循电子配件的尺寸规范，对壳体的壁厚、穿线孔的孔径公差、旋钮的安装柱位做了精准的参数约束，壳体边缘做了微小的圆角过渡处理，既还原注塑件的工艺特征，也避免尖锐边角带来的装配划伤风险。材质与渲染阶段，为还原实物的真实质感，壳体部分赋予哑光白色ABS工程塑料材质，调整材质的粗糙度参数模拟注塑外壳的细腻磨砂质感，避免过度反光带来的失真；旋钮部分采用黑色哑光阻燃塑料材质，顶部的调节指示标识做了轻微的凹凸纹理处理，增强细节真实感；两端伸出的连接线缆赋予灰色PVC软胶材质，调整材质的弯曲形变参数模拟软线自然垂落的弧度，线缆与壳体穿接处做了紧密的贴合处理，还原接线部位的密封装配效果。结构设计上充分考虑实际使用场景的需求，壳体内部预留了足够的电路元件安装空间，三个旋钮的安装位下方对应设置了电位器的固定柱位，两端穿线孔内侧设计有压线卡扣结构，可在装配时固定外接线缆，避免拉扯导致的接线松脱；顶面的正负极标识做了凹陷蚀刻的结构处理，相比平面贴图更具真实感，也符合工业产品的标识规范。渲染阶段采用工作室柔光环境，主光源从侧上方45度角投射，搭配弱度补光消除结构暗部的死黑区域，开启环境光遮蔽效果强化壳体与旋钮、线缆之间的结构层次感，最终呈现的效果清晰展现模块的外观特征与结构细节，可用于产品展示、装配指导、结构验证等多个场景，为同类LED控制配件的设计优化提供直观的三维参考。
