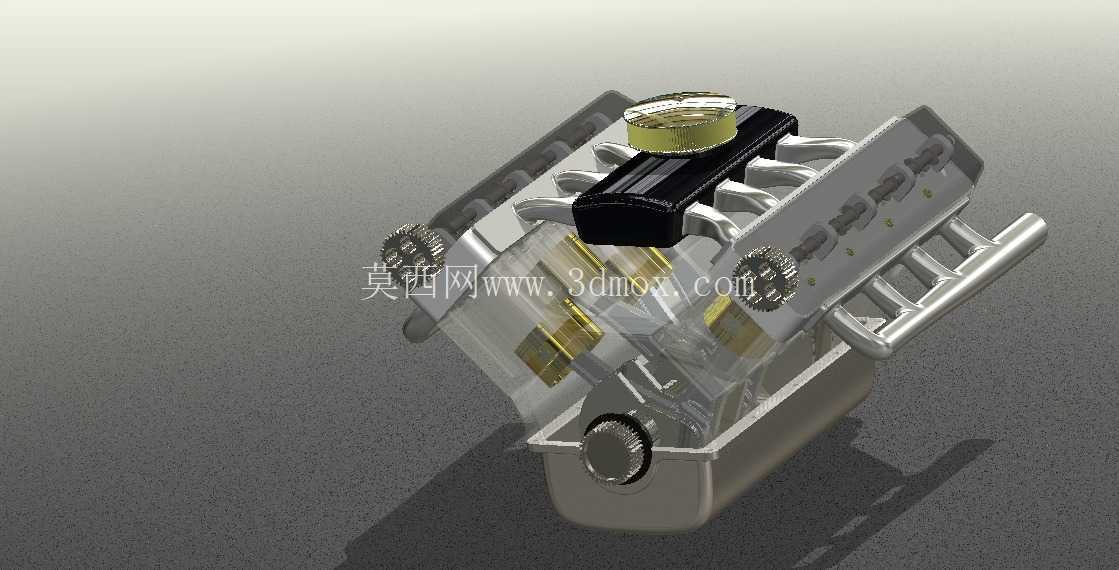

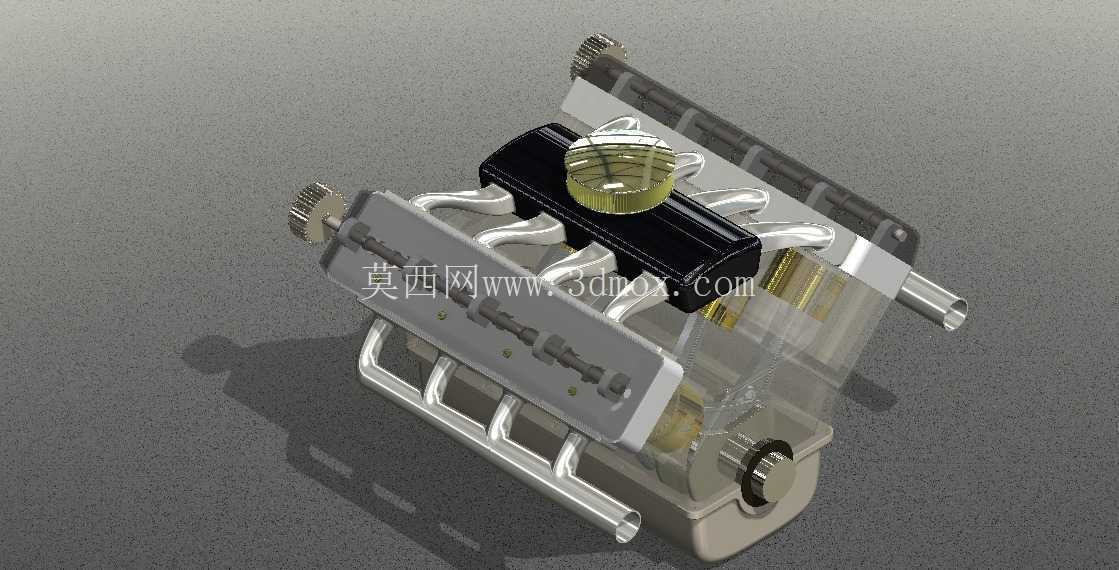

在乘用车大排量动力单元的开发流程中,V8构型发动机凭借对称的气缸布局、平顺的做功顺序与充足的扭矩储备,长期占据高性能乘用车辆、重载特种车辆的核心动力选型位置。本次完成的V8发动机结构设计,完全围绕量产机型的实际装配逻辑搭建,从核心运动部件到外围辅助附件的位置关系,均严格参照车用动力单元的安装边界做约束,可直接用于动力总成匹配阶段的空间校核、运动干涉验证,也能作为机械原理教学环节的具象化演示载体。
设计过程中优先梳理了曲柄连杆机构的运动匹配关系:8个气缸呈90度夹角分两列排布,曲轴采用十字曲轴构型,平衡块的配重角度经过反复调整,抵消V型布局带来的一阶、二阶往复惯性力,确保模拟运转过程中无额外偏载力矩传导至缸体主轴承座。活塞采用轻量化平顶设计,活塞销与连杆小头的配合间隙预留了热膨胀补偿量,连杆大头采用斜切口结构,满足曲轴装配时的穿装要求,主轴承盖与缸体的连接位置做了定位凸台设计,避免装配过程中出现错位导致的轴瓦偏磨。
配气机构部分采用顶置凸轮轴布局,每列气缸设置独立的进排气凸轮轴,凸轮型线的升程曲线按照常用转速区间的进气效率做优化,气门弹簧的预紧力参数匹配凸轮轴最高转速下的从动件跟随性要求,避免出现气门飞脱、落座冲击过大的问题。进气歧管采用对称式等长流道设计,保证各气缸的进气充量均匀性偏差控制在工程允许范围内,排气歧管的走向避开了发动机前端的附件轮系安装空间,同时预留了三元催化器的安装接口位置。
缸体采用整体式龙门结构设计,曲轴箱的加强筋布局沿着主轴承座的受力方向延伸,提升缸体整体刚度的同时控制不必要的壁厚增加,降低整机自重。油底壳设置在缸体下部,内部设计了挡油板结构,避免车辆急加减速、侧倾工况下机油泵出现吸空问题,机油集滤器的吸口位置对准油底壳最低储油区,保证极端工况下的润滑系统供油稳定性。缸盖部分集成了冷却水套结构,水流方向从缸体上水孔进入缸盖后,优先冲刷鼻梁区等热负荷较高的位置,再从缸盖后端的出水通道汇入节温器座,确保全工况下各气缸的热负荷均匀。
外围附件的布局完全遵循实车装配的边界要求:前端轮系整合了水泵、发电机、空调压缩机、转向助力泵的安装位置,张紧轮的调节行程预留了皮带长期使用后的伸长补偿量,各附件的安装支架均做了刚度加强设计,避免运转过程中出现共振。点火线圈采用顶置布局直接安装在气门室罩盖上,省去了高压分缸线的布置空间,同时降低了高压电传输过程中的能量损耗。气门室罩盖、油底壳等密封结合面均预留了密封胶条的安装槽位,螺栓的排布间距按照密封压力均匀分布的要求设置,避免出现漏油、漏气的密封失效问题。
整个模型的所有配合关系均按照实际装配约束设置,可直接做运动仿真模拟,直观展示进气、压缩、做功、排气四个冲程的连续动作,观察曲轴、活塞、气门、凸轮轴之间的正时匹配关系。各零部件的安装接口尺寸均参照通用车用V8发动机的行业规范设置,可直接对接变速箱、冷却系统、进排气系统、燃油供给系统的周边部件模型,完成整个动力舱的整体布局校核,也可在此基础上做增压版本、不同排量版本的变型设计,调整缸径、冲程参数即可快速生成不同动力参数的构型方案,大幅缩短前期方案阶段的建模周期。
