镂空圆柱金属网篮结构设计

　　这类镂空网篮结构在工业场景中覆盖的应用面极广，从流体管路的前置过滤单元、小型物料的筛分承托结构，到电子设备内部的通风屏蔽衬套、热处理工序的工件承载工装，都能见到同结构原理的构件身影。不同于实心筒体的厚重设计，镂空网格结构在保留足够结构强度的前提下，能大幅降低构件自重，同时实现流体、气流的穿透通过，或是满足小尺寸颗粒的筛分漏出需求，在需要兼顾通透性与结构支撑的场景下，这类结构的实用性远高于实心构件。

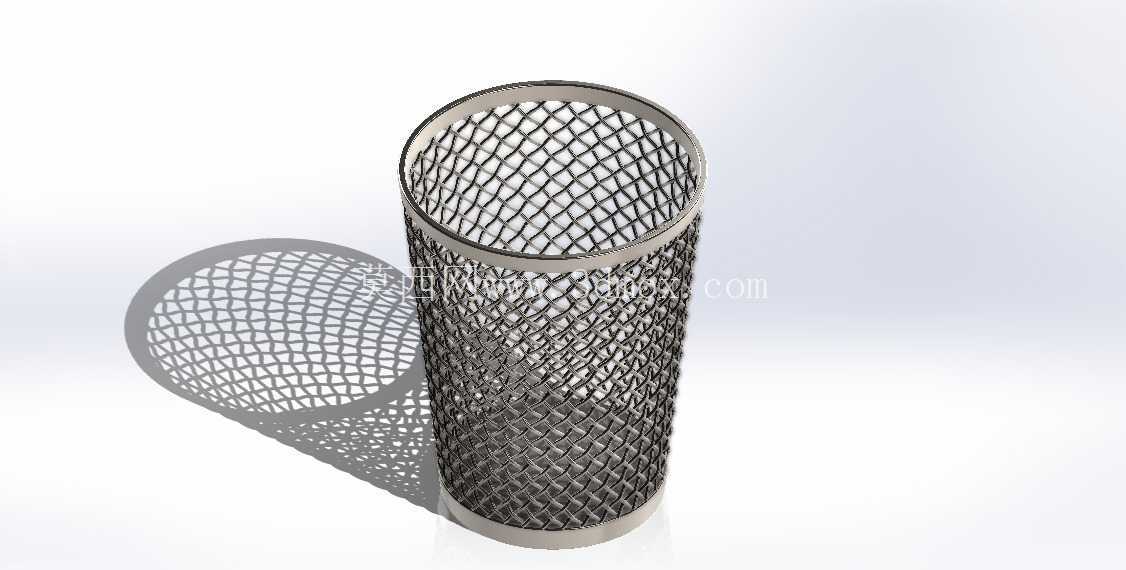

　　从功能特性来看，该网篮采用等径圆柱筒体构型，上下两端设置实心金属包边，作为整个构件的受力基准边，避免网格边缘的丝材在安装、受力过程中出现散丝、变形问题。筒身的网格采用菱形交错排布，这种排布方式的优势在于，每一段网格丝材都能将受力均匀分散到相邻的丝段上，不会出现局部应力集中导致的网格断裂变形，相比方形网格，菱形网格在承受径向挤压、轴向压力时的抗形变能力更强，同时网格的通透率也更高，在相同丝径、相同开孔率的条件下，菱形网格的流体通过阻力更小，不容易被物料堵塞网孔。

　　设计过程中首先要明确的是安装边界尺寸，筒体的外径需要匹配安装位的内腔尺寸，保证装配后不会出现径向晃动，上下端的包边宽度要根据安装固定方式确定，如果是采用卡接固定，包边需要预留足够的卡接接触面积，如果是采用焊接固定，包边厚度要满足焊接强度要求，避免焊接时焊穿包边影响结构平整度。网格丝径的选择需要结合实际使用场景的载荷要求，若是用于流体过滤，丝径在保证结构强度的前提下尽量选小，提升通透率；若是用于承载工件，丝径需要根据承载工件的重量做力学校核，保证满载情况下网格的变形量在允许范围内。

　　结构建模阶段，首先绘制上下两端的包边轮廓，包边采用薄壁圆环结构，内外径与筒体的内外径保持一致，保证整个构件的外壁、内壁平整度，不会出现台阶影响装配。筒身的网格构建需要先确定网格的节距，也就是菱形网格的两个对角间距，节距大小直接决定网孔的通透面积，节距过小会导致通透率不足，节距过大则会降低结构强度，同时无法满足筛分、过滤的粒径要求。单根网格丝材的扫掠路径需要沿着圆柱曲面做螺旋交错排布，相邻两个方向的螺旋丝材在交点位置做贴合处理，保证整个网格筒是一个连续的整体结构，避免出现丝材错位导致的结构缺陷。扫掠过程中需要注意丝材的截面方向始终保持与曲面法向垂直，避免出现丝材截面扭转导致的壁厚不均问题，边界曲面的处理要保证丝材与上下端包边的连接位置平滑过渡，没有突兀的棱角，减少应力集中点。

　　实际应用中，这类网篮如果用于过滤场景，需要根据过滤介质的粒径调整网孔尺寸，保证拦截效率的同时降低压损；如果用于物料承载，需要在网篮内部做圆角过渡处理，避免工件进出时刮伤表面；如果用于通风屏蔽场景，网孔尺寸需要满足电磁屏蔽的波长要求，同时保证通风量满足散热需求。整个结构的壁厚均匀性是加工和建模的核心控制点，均匀的壁厚不仅能保证后续3D打印、钣金编织或者蚀刻加工的成品率，也能让构件在受力时的应力分布更均匀，延长使用寿命。筒体的圆度公差需要控制在合理范围内，避免装配时出现卡滞，上下端面的平行度也要保证，防止安装后出现倾斜，影响与相邻构件的配合精度。
