丰田4Runner第三代改装款前防护杠结构

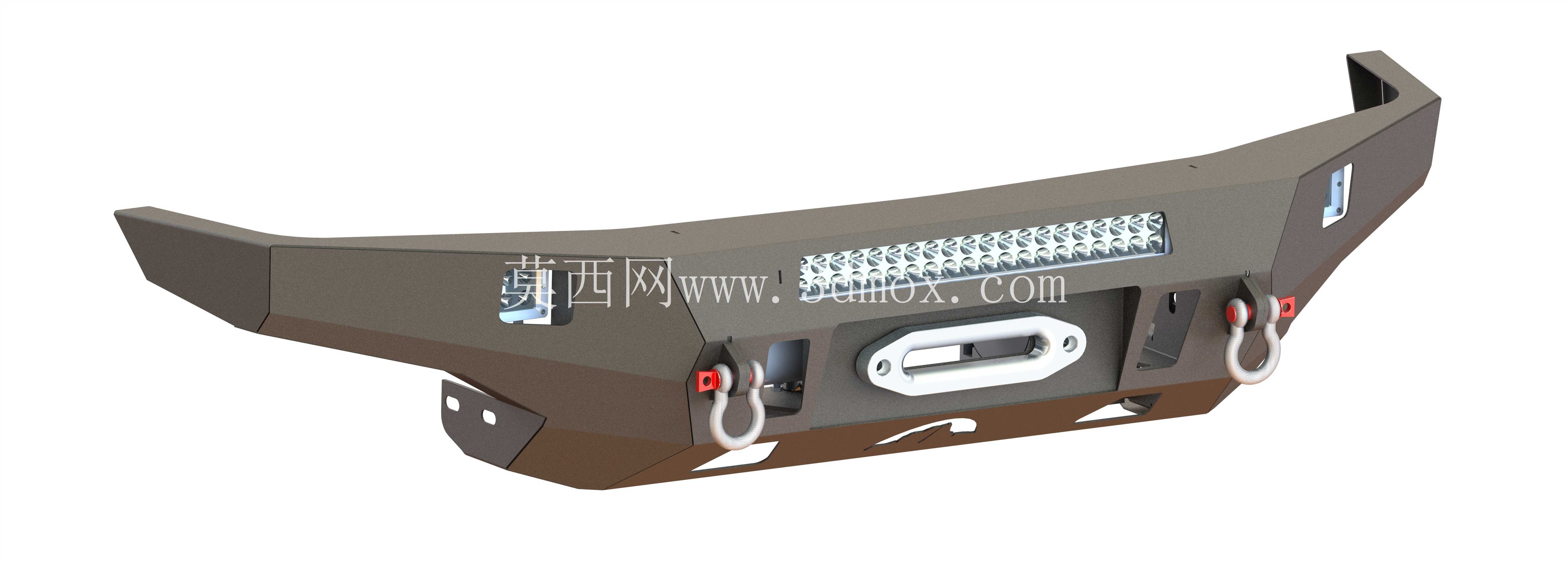

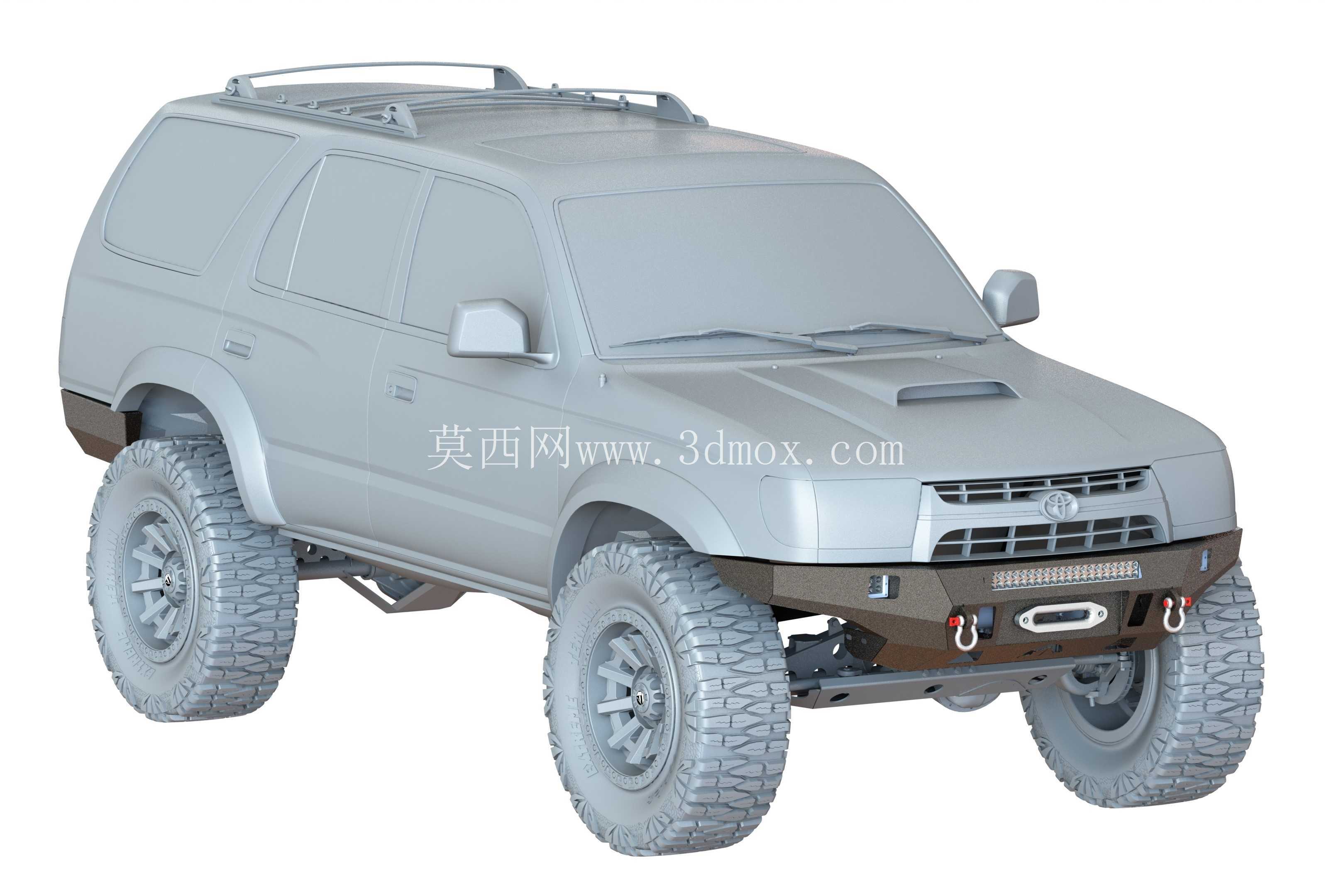

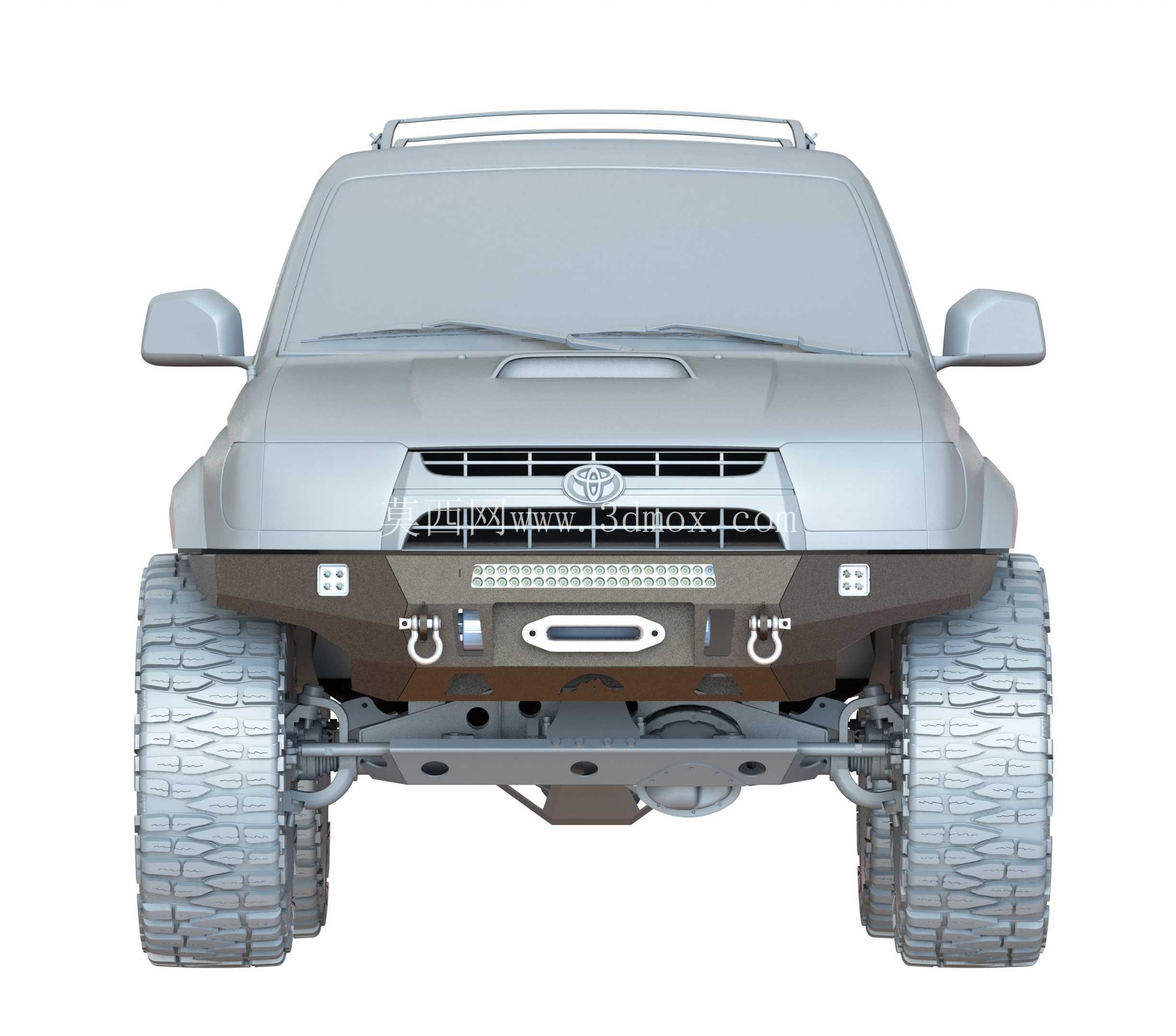

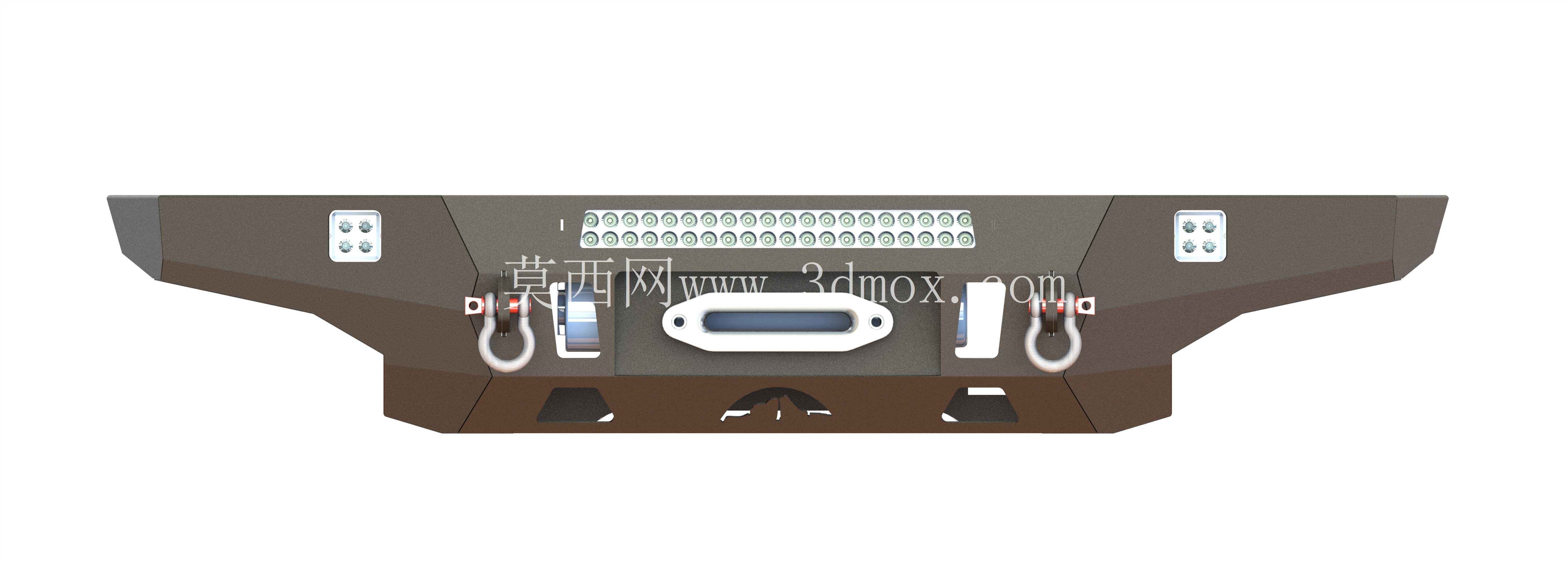

　　这款适配第三代丰田4Runner的前防护杠，核心面向越野穿越场景的实际使用需求设计，区别于原厂偏向城市通勤的前杠结构，在防护能力、拓展兼容性、安装适配性上做了针对性的结构优化。从实际越野场景的使用痛点来看，原厂前杠接近角偏小，在攀爬陡坡、穿越乱石阵时极易剐蹭杠体，甚至撞击后变形挤压水箱、冷凝器等前部散热部件，同时原厂杠没有预留越野辅助装备的安装位，后期加装绞盘、辅助灯、拖车卸扣时往往需要破坏性切割，很难保证安装强度。这款防护杠在设计阶段就把接近角提升作为核心指标之一，整体轮廓顺着第三代4Runner的前脸线条收窄上抬，在不遮挡原厂中网格栅进气路径的前提下，把下沿的最低点抬升到与前桥下护板齐平的位置，大幅减少穿越过程中杠体剐蹭地面、顶撞石块的概率。结构材质上采用高强度钢作为主体，杠体主体为折弯成型的箱型截面结构，相比单片式钢板冲压的防护杠，抗冲击扭矩提升明显，在正面撞击障碍物时能将冲击力均匀分散到两侧的车架安装点，避免单点受力造成的安装座撕裂。杠体中部预留了标准绞盘安装位，安装边界完全适配市面上常见的一体式越野绞盘尺寸，绞盘托架与杠体主体焊接为整体结构，不需要额外在车架上加装独立绞盘托盘，安装时直接通过螺栓与车架纵梁前端的预留孔位固定，不需要对原厂车架进行打孔、焊接等破坏性改动，两侧的安装支脚做了折弯加强处理，每个支脚设计三个固定螺栓孔，配合高强度螺栓锁紧后，能承受绞盘满载拖拽时的拉力，不会出现杠体移位、变形的问题。杠体正面预留了长条辅助灯的安装槽位，安装槽的尺寸适配主流的20英寸单排LED辅助灯，灯位下方设计了内凹的牌照安装位，避免加装辅助灯后遮挡号牌，同时牌照位做了可翻折结构，在需要使用绞盘时可以快速翻起牌照板，不影响绞盘导绳器的正常工作。杠体左右两侧各设计了一个标准拖车卸扣安装座，安装座采用双层钢板焊接加强，直接与杠体内部的主受力梁连通，额定拖拽载荷匹配越野场景的常规救援需求，不会出现拖拽时卸扣座断裂的风险。在与车身的匹配边界上，这款前杠的上沿轮廓完全贴合第三代4Runner原厂前翼子板、中网的下沿线条，安装后与车身的缝隙控制在均匀范围内，不会出现突兀的凸起或过大的缝隙，杠体内侧预留了足够的间隙，不会与原厂的水箱框架、空调管路、前部线束产生运动干涉，同时考虑到越野场景下的悬架行程压缩，杠体与前轮之间的侧向间隙也做了充分预留，在悬架极限压缩、转向打满的情况下，轮胎不会剐蹭到杠体侧面。设计过程中通过三维扫描获取了第三代4Runner车头的完整点云数据，所有安装孔位的坐标完全匹配原厂车架的孔位精度，不需要现场配钻、打磨调整，安装时只需要拆除原厂前杠及内部的塑料缓冲支架，直接将这款防护杠对位安装即可，大幅降低改装的施工难度。杠体表面采用哑光耐磨涂层处理，能抵御越野过程中树枝剐蹭、碎石击打造成的漆面损伤，长期在户外恶劣环境下使用也不容易出现锈蚀、掉漆的问题。从实际使用的功能覆盖来看，这款防护杠既可以满足日常通勤的外观协调性，也能在中度、重度越野穿越时提供可靠的前部防护，同时集成了绞盘、辅助灯、拖车点的安装位，省去了后期加装各类附件时的单独支架制作工序，所有拓展功能的安装点都在设计阶段做了受力校核，避免后期加装附件出现强度不足的问题。在重量控制上，通过拓扑优化去掉了非受力区域的多余材料，在保证整体结构强度的前提下尽可能降低杠体自重，减少对前悬架载荷的影响，避免出现车头下沉、悬架弹簧过早疲劳的问题。杠体下部预留了可选装的下护板连接位，可以配套安装分动箱、油底壳的金属下护板，形成从车头到车底的完整防护链路，在穿越乱石、交叉轴路段时，不用担心地面凸起撞击底盘核心部件。
