搭载多感知模块的轮式移动探测小车

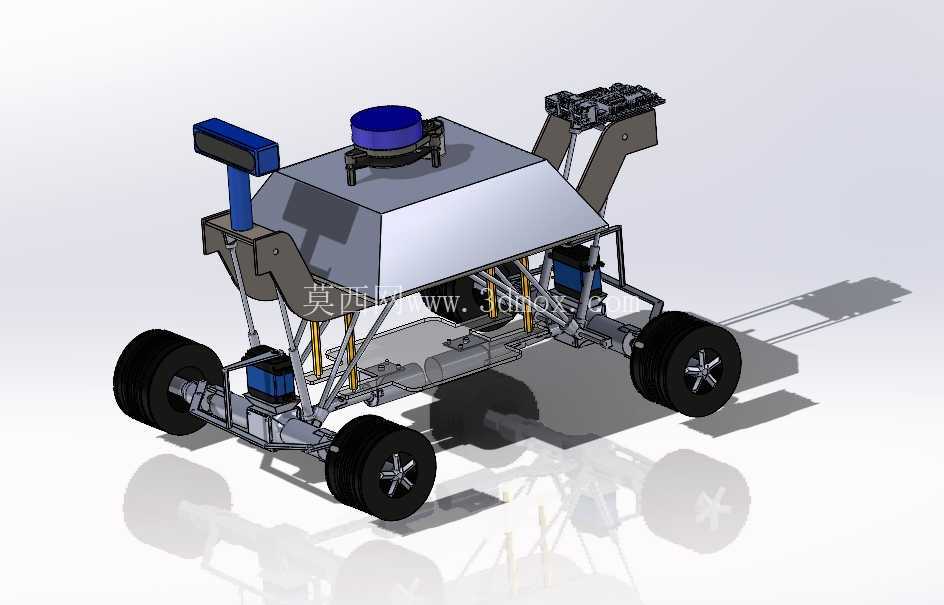

　　这套轮式移动平台的设计初衷，是面向室内外小范围环境探测、园区巡检、教学科研场景的轻量化无人载具需求，整体采用四轮独立悬架的底盘架构，区别于常规差速轮式平台，每个车轮都匹配独立的伺服驱动单元，可实现原地转向、小半径过弯等灵活机动动作，适配狭窄通道、非铺装平整路面的通行需求。从结构布局来看，平台上层预留了标准化的感知元件安装位，顶部居中位置设置激光雷达安装基座，可适配主流单线激光雷达的安装孔位，安装面做了水平度校准基准，保证雷达扫描平面与底盘基准面平行，降低点云数据的校准误差；前侧立架预留摄像头安装位，可根据需求调整俯仰角度，适配视觉识别、障碍物预判的感知需求；控制核心区域预留了树莓派主控板的安装空间，周边布置走线槽与固定孔位，方便电源、驱动、感知模块的线束规整，避免运动过程中线束拉扯造成的接触故障。底盘部分采用框架式桁架结构，主体承载结构使用铝合金型材拼接，在保证整体结构刚度的前提下控制整机重量，悬架部分采用弹簧阻尼结构，可过滤行驶过程中路面传递的小幅振动，避免颠簸对上层感知元件的精度造成影响，车轮选用橡胶材质的宽面轮胎，增大与地面的接触摩擦力，在瓷砖、沥青、水泥等常见路面都能获得足够的抓地力，避免起步、转向过程中出现打滑。设计过程中优先考虑了各模块的安装边界：激光雷达安装位距离底盘上表面的高度预留了120mm的空间，可兼容不同高度的雷达型号，不会出现上层结构遮挡雷达扫描视野的问题；摄像头安装位的高度设置在距离地面280mm位置，刚好覆盖车辆前方0.3m到5m范围的视野区间，满足近距离避障与中距离目标识别的需求；伺服驱动电机布置在底盘两侧的悬架支架上，输出轴直接与车轮轮毂连接，省去了额外的传动结构，减少传动间隙带来的控制误差，同时降低后期维护的复杂度。整车的电气走线全部隐藏在底盘框架的中空槽内，外部仅预留各模块的接插件接口，方便使用者根据不同的任务需求快速更换感知元件、调整载荷配置，比如更换更高线数的激光雷达、增加红外测温模块、气体检测模块等，不需要对底盘主体结构做二次打孔修改。在运动性能设计上，四轮独立伺服的配置可以实现每个车轮的转速、转向角度独立控制，除了常规的前进、后退、转向动作外，还可以实现斜行、横行等特殊机动动作，在狭窄的仓储通道、实验室走廊等场景下具备更好的通行适应性；底盘的离地间隙设置为60mm，可顺利通过路面常见的小尺寸障碍物、线缆、减速带等，不会出现底盘剐蹭的问题。上层的载荷安装板做了模块化的孔阵设计，孔位间距按照通用工业安装标准设置，除了标配的激光雷达、摄像头外，还可以搭载小型机械臂、采样装置、通讯中继模块等拓展载荷，适配不同的作业任务需求。从结构可靠性角度考虑，所有的连接部位都设置了防松垫片，运动部件的铰接位置预留了润滑注油孔，长期运行下可通过定期注油减少铰接磨损，保证运动精度；整车的重心控制在底盘几何中心偏下的位置，即使在坡道行驶、急加减速的工况下也不会出现侧翻风险，静态侧翻稳定角达到35度以上，满足常规非铺装路面的行驶稳定性要求。
