交流稳压器金属板材安装支架结构

　　这款钣金结构件是交流稳压设备内部的核心承载安装构件，日常应用在中小功率交流稳压器的腔体内部，主要承担核心电气元件的定位、承载以及腔体内部的结构补强作用，在民用配电、工业小功率稳压供电场景的设备中都能见到这类结构的身影。从实际使用场景来看，这类钣金件需要同时兼顾安装适配性、结构强度与装配效率，毕竟稳压器内部的线圈、调压模块、接线端子排等部件都需要依托这类支架完成固定，同时还要预留足够的走线空间与散热间隙，避免元件工作时的热量堆积影响设备运行稳定性。

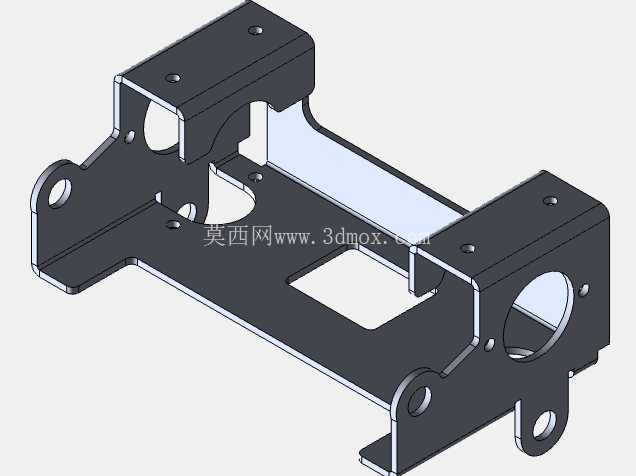

　　从结构设计思路来看，整个构件采用一体化钣金冲压折弯成型工艺，没有额外的焊接拼接结构，这样的设计一方面可以减少加工工序，降低批量生产的成本，另一方面也能避免焊接带来的应力变形，提升构件整体的尺寸一致性。构件两侧设计有带通孔的立式支撑耳，支撑耳上的圆孔是用来穿装固定螺栓，将线圈或者调压模块的转轴部位定位在两个支撑耳之间，保证转动部件的同轴度，避免运行过程中出现卡滞或者偏移。支撑耳与底部的安装平板之间采用折弯加强的结构，在折弯处预留了小圆角过渡，既可以避免钣金锐边划伤装配人员，也能减少折弯处的应力集中，提升结构的抗疲劳强度，毕竟设备在运输或者运行过程中会产生持续的振动，应力集中的位置很容易出现开裂问题。

　　底部的平板区域设计了多个不同规格的安装孔位，有圆形的通孔也有长条形的腰型孔，圆形通孔用来固定位置精度要求高的元件，腰型孔则可以吸收一定的装配公差，降低对其他配合零件的尺寸精度要求，提升整体装配的容错率。平板中间预留的方形镂空区域，一方面是为了给下方的元件预留安装空间，减少整体结构的占用高度，让稳压器内部的布局更加紧凑，另一方面也能提升空气的流通效率，让元件工作产生的热量可以顺着镂空区域快速散出，避免局部温度过高。构件两侧向外延伸的带孔安装耳，是用来将整个支架固定在稳压器的金属外壳或者内部安装梁上，安装耳上的孔位同样做了公差适配设计，即使外壳的安装孔位存在小幅的位置偏差，也能顺利完成装配，不会出现孔位对不上无法安装的问题。

　　从安装边界来看，整个构件的外形轮廓完全适配对应型号稳压器的内部腔体尺寸，两侧支撑耳的高度经过精准核算，既保证安装在上面的元件不会和腔体顶部的盖板发生干涉，也不会和底部的其他元件产生空间冲突。构件的板材厚度根据承载需求做了匹配选型，足够支撑固定在上面的电气元件重量，不会因为长期承重出现变形下垂的问题。所有的孔位位置都经过装配验证，和对应配合的元件安装孔位完全匹配，不需要现场二次打孔修改，直接就可以完成装配。边缘位置都做了去毛刺处理，不会在装配过程中划伤导线的绝缘层，避免出现电路短路的安全隐患。

　　在实际的设备运行过程中，这类钣金支架除了承担承载作用之外，还能起到一定的电磁屏蔽作用，金属板材本身可以阻隔部分电磁干扰，提升稳压器工作的稳定性，减少对周边其他电子设备的电磁影响。整个结构没有多余的冗余设计，每一处折弯、每一个孔位都有对应的实际作用，在保证结构强度和安装功能的前提下，尽可能减少板材的用量，控制构件的整体重量，降低材料成本。对于结构设计从业者来说，这类钣金件的设计需要充分考虑加工工艺的可行性，所有的折弯半径、孔位距离折弯边的距离都符合钣金加工的工艺要求，不会出现无法加工或者加工难度过高的问题，同时还要兼顾后续装配的便利性，让一线装配人员可以快速完成安装，提升整机组装的效率。
