交流稳压器钣金电源底盘结构

　　该电源底盘属于交流稳压设备内部承载与防护类钣金结构，主要用于电源整机的底座、侧板和安装边界整合。实际装配时，底盘承担变压器、线路板、接线端子、风扇及相关电气元件的固定任务，同时通过折弯侧板形成半封闭腔体，减少内部元件外露，并为前面板开关、插座、指示窗口和后部走线提供安装位置。

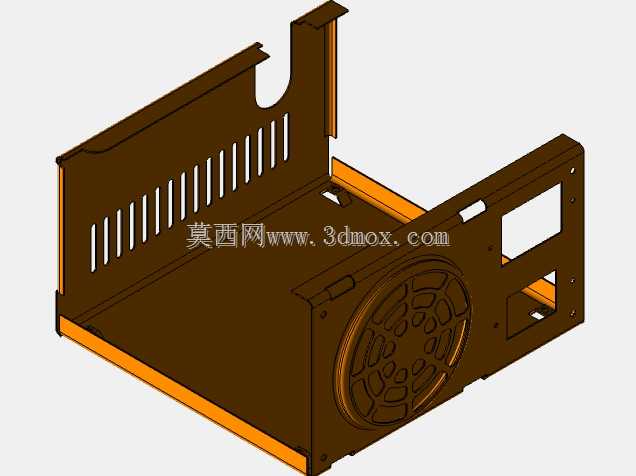

　　从结构形态看，零件采用薄板折弯成型思路，底板作为主要承载面，两侧立边向上翻折后形成刚性框架。折弯边并非单纯装饰，而是提升薄板抗弯、抗扭能力的关键；在不额外增加厚板或焊接加强筋的情况下，连续折边能够显著提高底盘在搬运、堆叠和整机装配后的整体刚度。底板边缘预留的翻边还可与上盖、外罩或机架配合，形成稳定的扣合、螺接边界。

　　散热设计在该底盘上表现得比较直接。侧板上布置了多道平行长条形通风孔，孔位沿气流方向排列，能够在设备运行时为功率元件和变压器区域提供自然对流通道；靠近风扇安装位的圆形区域则采用密集辐条式开孔，既保留风扇进风面积，又避免大开口造成手指或异物误入。开孔周围的实体材料需要保持足够宽度，防止风扇紧固时局部变形。风扇安装孔、定位缺口与侧板型面之间的相对位置，应在建模时结合实物风扇厚度、螺钉头高度和接线空间校核。

　　前面板区域开设了不同规格的矩形窗口和小孔位，可对应开关、插座、调节部件、指示灯或接线端子的安装。窗口边缘不宜距离折弯线过近，否则折弯后容易产生孔位拉扯、尺寸偏移或边角翘曲。对于需要承受插拔力的插座区域，结构上应保证背后有足够支撑，必要时通过压铆螺母、翻边孔或附加支架分散载荷。侧板上的小凸耳和缺口主要用于定位、卡扣或线束避让，这类特征在钣金展开时需要特别注意折弯方向和材料厚度补偿。

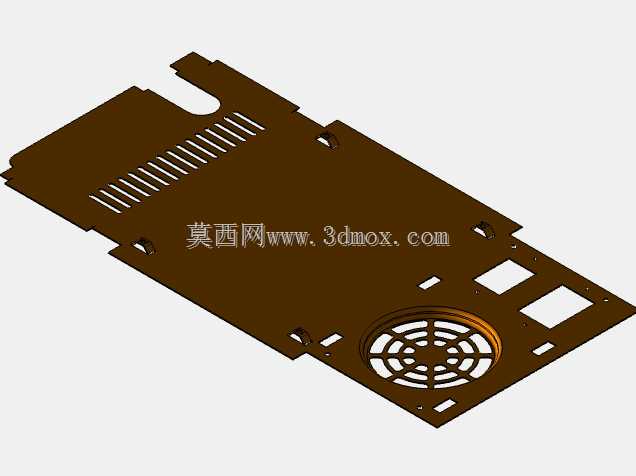

　　建模过程中应优先按钣金工艺逻辑组织特征：先确定底板外形与安装基准，再建立两侧折弯壁，随后处理通风孔、面板窗口、安装孔和局部避让缺口。折弯半径、内R角、板材厚度和折弯扣除值需要保持一致，避免展开后出现孔位错位。长条形散热孔之间的连接桥宽度不能过窄，否则激光切割或冲压后容易产生热变形；孔端与板边、折弯线之间也应保留安全距离。圆形风扇孔周围的辐条数量和宽度，需要在通风面积、防护强度和加工可行性之间取得平衡。

　　安装边界方面，底盘的长宽尺寸决定了内部元件排布范围，侧板高度决定了变压器、电容、端子排等较高零件的容纳空间，底板上的开孔和折边则决定了整机与外壳、脚垫或机架的连接方式。若该底盘用于台式稳压电源，底部需考虑脚垫安装平面和防滑承重；若嵌入机柜，则两侧及后部应预留导轨、螺钉或挂钩配合位置。线束从底盘缺口穿出时，缺口边缘应避免锐边直接压迫线缆，可通过折弯翻边、护套或增加圆角处理降低割线风险。

　　在整机场景中，这类底盘不仅是承托件，也是电气安全、散热路径和装配工艺的交汇部位。结构设计需要让重件尽量靠近底板中心或固定孔密集区域，降低悬臂载荷；发热件应靠近通风孔或风扇风道，接线区则要保留工具操作空间。通过三维模型可提前检查折弯干涉、螺钉可达性、风扇与内部元件间隙以及面板窗口与元器件的对位关系，从而减少试制阶段的返工。
