立式单缸气动动力转换演示装置

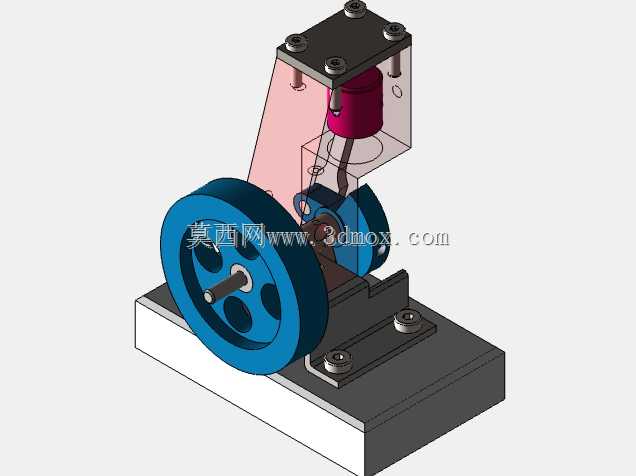

　　这套立式单缸气动动力转换装置面向教学演示、小型气动执行机构原理验证以及机械传动课程实训场景搭建，整体采用底座承载、立柱支撑、缸体置顶、曲柄飞轮侧置的布局，将压缩空气的压力能通过活塞往复运动转换为曲轴的旋转机械能，完整复现了气动动力元件从能量输入到扭矩输出的全链路结构。

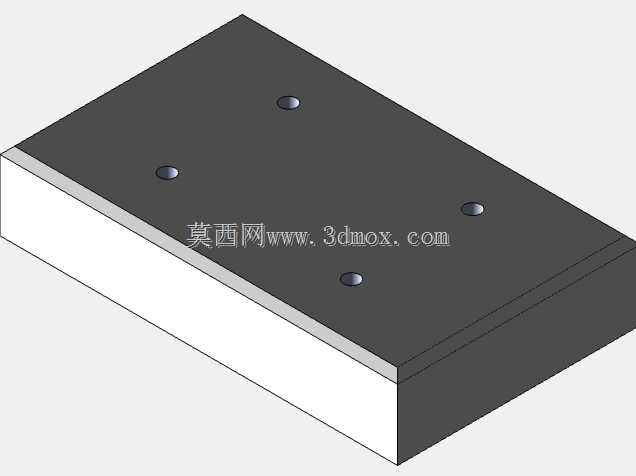

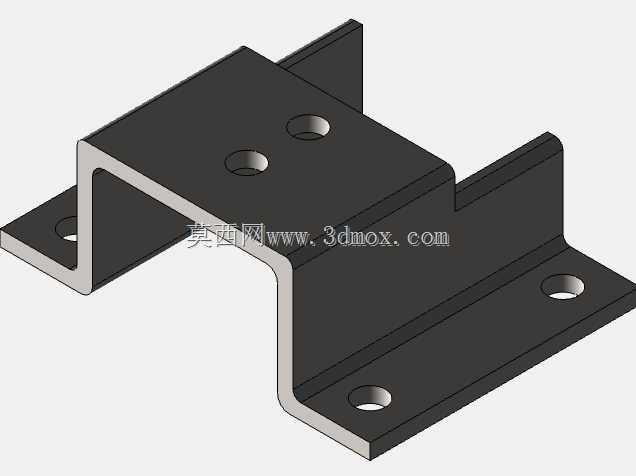

　　从实际安装边界来看，装置底部为整块矩形钢制安装基座，基座四角预留沉头固定孔，可直接通过螺栓锁紧在实训台架、桌面实验平台或者自动化设备的安装工位上，基座长宽尺寸适配常规教学实验台的安装区间，整体高度控制在小型桌面设备的允许范围内，不需要额外开挖安装坑位，也不需要配套大型支撑机架，现场布置时仅需预留侧面飞轮旋转的安全避让空间：飞轮为带减重孔的盘式结构，旋转直径方向超出基座侧边一定距离，周边不能布置干涉管线、操作按钮或者其他相邻设备构件，飞轮外侧的转轴输出端可以外接负载转盘、小型发电机或者阻尼制动组件，方便测试不同进气压力下的输出扭矩与转速特性。

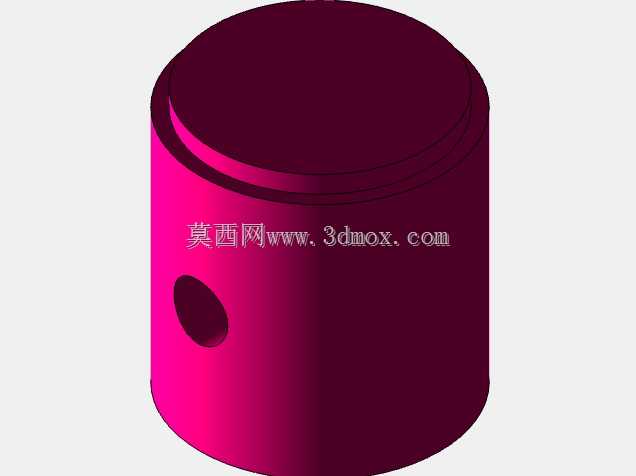

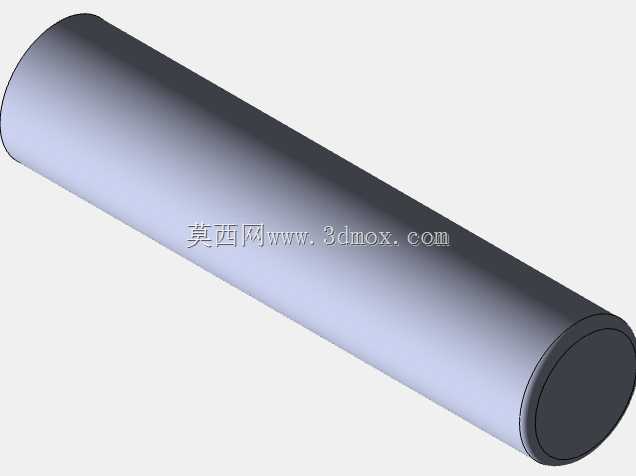

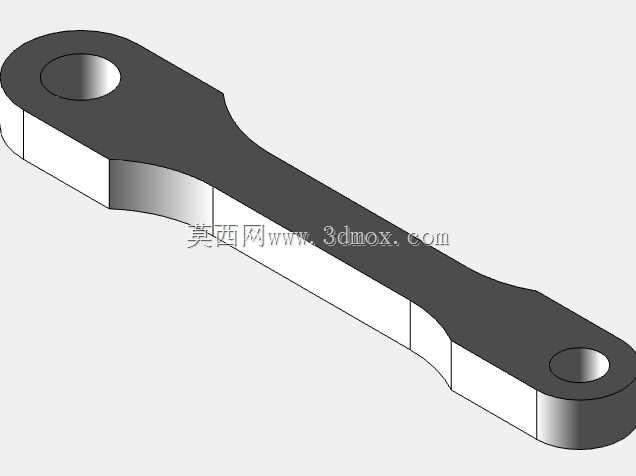

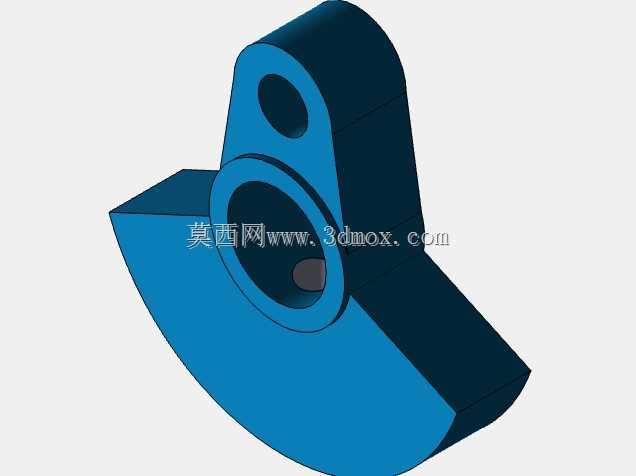

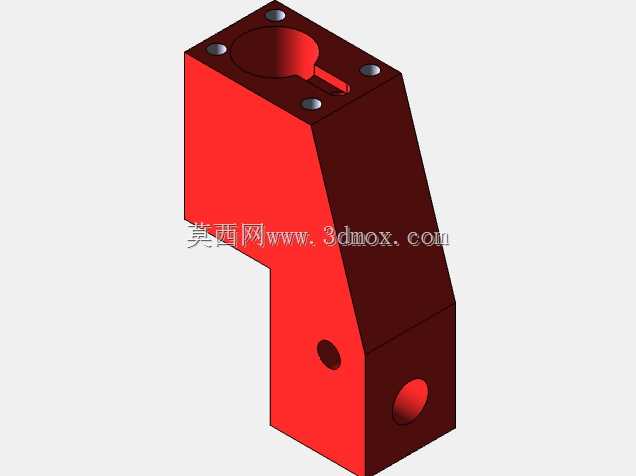

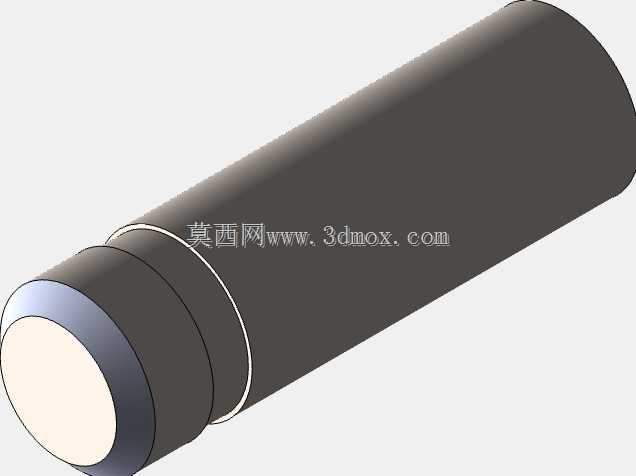

　　结构设计上，装置的动力执行段采用立式布置的气缸组件，缸体通过顶部端盖和四根拉紧螺杆固定在透明防护侧板围成的支撑框架内，透明侧板既可以作为缸体的侧向定位支撑，又能让观察者直接看到内部活塞、连杆的运动轨迹，教学演示时不需要拆解外壳就能直观展示往复运动的全过程。气缸的活塞杆向下延伸，通过十字头式的连接结构和曲柄连杆机构铰接，连杆将活塞的上下直线往复动作转化为曲轴的回转运动，曲轴两端通过带座轴承固定在下方的支撑立板上，轴承座的安装位置经过同轴度校核，保证曲轴转动时无卡滞、偏磨问题。

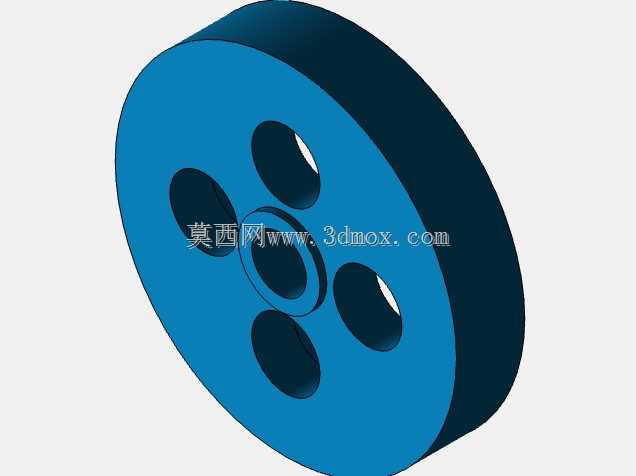

　　侧置的大尺寸飞轮是这套装置的核心功能构件之一，飞轮采用轮缘加厚、轮盘开均布减重孔的设计，既通过较大的转动惯量储存曲轴回转的动能，抹平活塞往复运动带来的转速波动，让输出轴转动更加平稳，又通过减重孔控制整体自重，避免启动时惯性负载过大导致气动推力无法驱动。飞轮和曲轴之间采用平键周向定位、轴端挡圈轴向锁紧的连接方式，传递扭矩时不会出现相对打滑，需要拆解维护时松开轴端紧固件即可快速拆下飞轮。

　　气路接入端设置在气缸的上部缸盖位置，现场使用时将压缩空气管路通过快插接头接入缸体的进排气口，通过配气机构的时序切换，向气缸上下腔交替通入压缩空气、排出做功后的废气，推动活塞持续往复运动。整套机构的运动副全部采用裸露可观察的设计，没有额外的全封闭外罩，实训教学中可以直接在连杆铰接点、曲轴轴承位、活塞导向段标注运动参数，讲解死点位置、曲柄连杆传动比、飞轮调速原理等核心机械知识点；在小型工业场景中，这套结构也可以作为微型气动动力单元，为防爆车间、高湿多尘环境下的小型回转机构提供动力，相比电动马达，气动驱动本身具备过载自动打滑、无电火花、启停响应快的特性，适合在有防爆要求的工位替代电动执行元件。

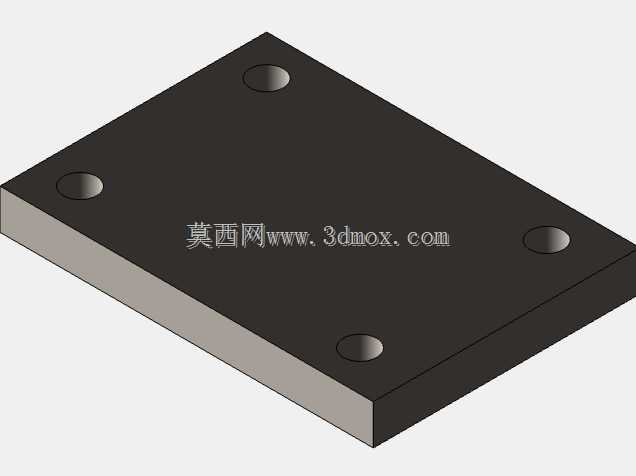

　　设计过程中重点校核了几个关键位置的强度与配合关系：首先是顶部缸盖的四根拉紧螺杆，需要同时承受气缸内压缩空气的轴向推力，螺杆的预紧力经过计算保证缸盖和缸体端面的密封垫压缩量均匀，不会出现高压气体泄漏；其次是连杆两端的铰接衬套，采用耐磨铜套材质，长期往复摆动时磨损量小，铰接间隙控制在合理范围，避免间隙过大导致活塞运动出现横向敲击；最后是底座和支撑立板的连接刚度，立板承受曲轴转动的交变载荷，通过加厚立板、增加底部三角加强筋的方式避免运行过程中出现共振，整机运行时的振动可以通过底部基座的重量有效吸收，不需要额外加装地脚减震垫也能保持平稳。
