17mm轴径水泵用紧凑型机械密封结构

　　在民用供水、小型循环水系统、配套工业冷却回路的轴座式水泵运维与选型场景里，轴端密封的可靠性直接决定整泵的无故障运行周期，不少现场出现的滴漏、轴承进水锈蚀、介质沿轴窜出等问题，追根溯源都和密封件的匹配度、结构设计合理性直接相关。这款适配17mm轴径的机械密封，就是针对小功率轴座水泵的安装空间、运行工况做的定向结构设计，没有照搬大规格密封的冗余结构，所有尺寸边界都贴合小泵的腔体预留空间。

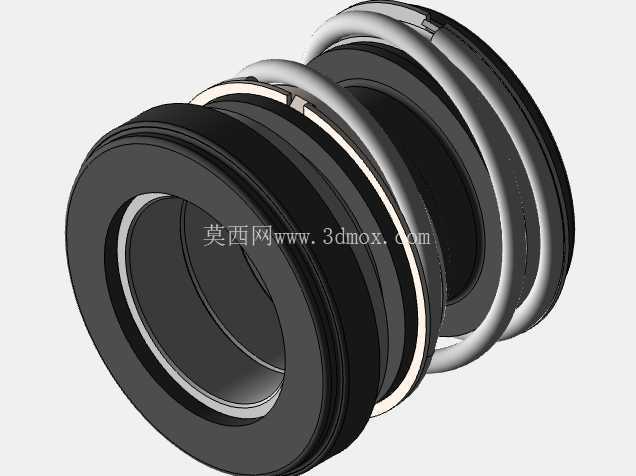

　　从实际安装逻辑来看，这类小泵的密封腔轴向预留空间普遍比较局促，径向也没有多余的避让位置，所以这款密封整体采用集成式套装结构，不需要现场拆分动环、静环、弹簧、辅助密封圈再逐一组装，整套组件可以直接套入轴端推到安装位即可，能大幅降低现场安装的对位误差——很多小泵密封失效并不是零件本身质量问题，而是安装时动环静环的贴合面偏斜、弹簧压缩量不对导致的，集成式结构刚好规避了这类人为装配误差。

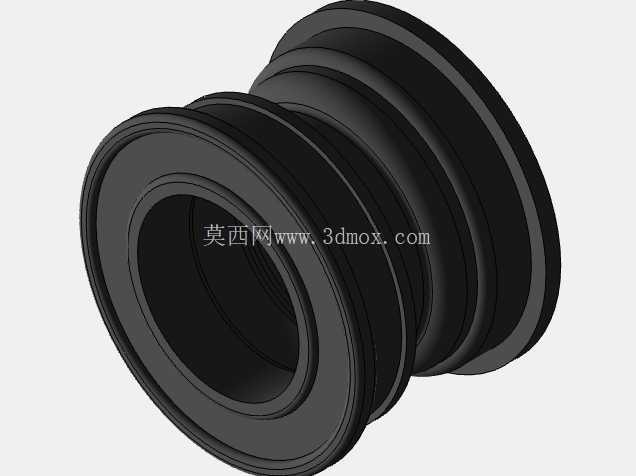

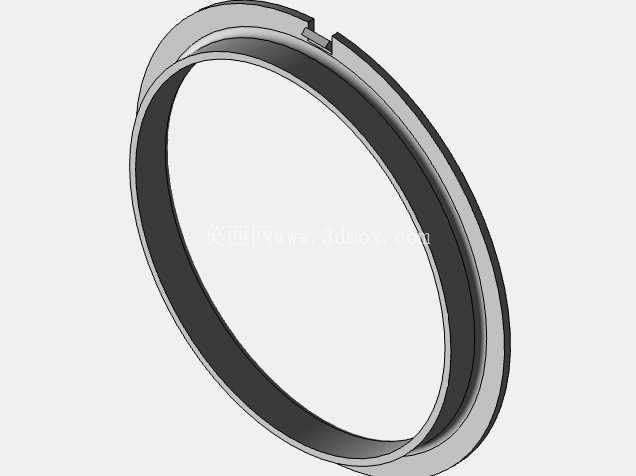

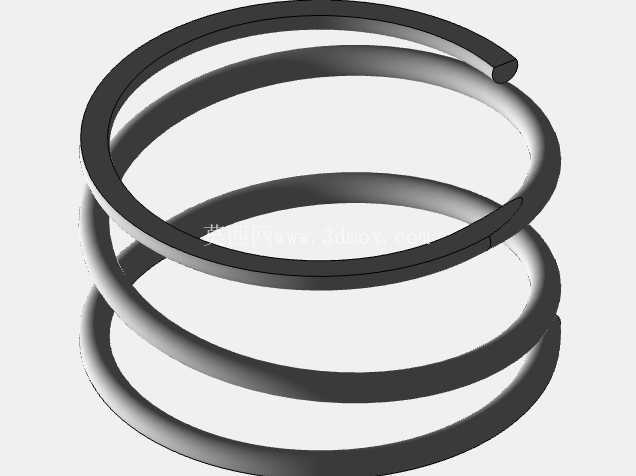

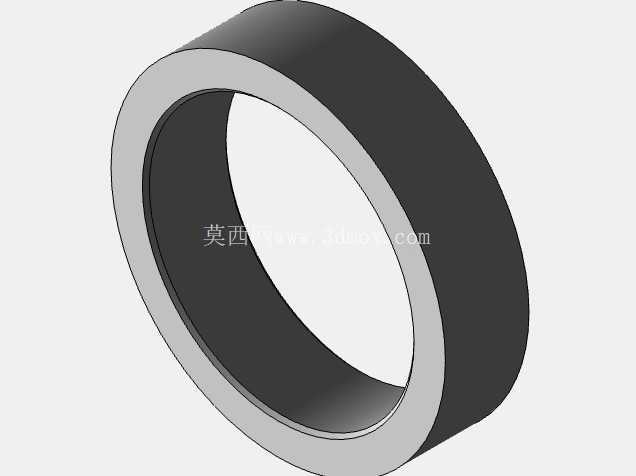

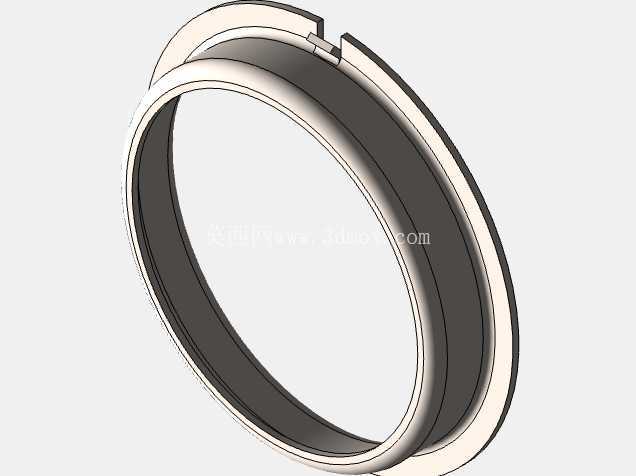

　　功能层面，这套密封的核心作用是阻断泵腔内的 pressurized 水介质沿旋转轴与泵体的间隙向外泄漏，同时阻挡外部的粉尘、杂物进入泵腔污染润滑介质。结构上的动环跟随轴同步旋转，静环固定在泵体的密封座内，两者的贴合端面经过高精度研磨，表面粗糙度控制在极低水平，运行时在端面间形成极薄的液膜，既起到润滑作用避免干磨，又能阻止介质穿透。背后的圆柱螺旋弹簧提供持续稳定的轴向压紧力，不会因为运行中的端面轻微磨损、轴的小量轴向窜动就出现压紧力不足的问题，相比波形弹簧的结构，圆柱弹簧在小尺寸规格里的弹力一致性更好，对水质里少量杂质的抗卡滞能力也更强。

　　设计过程中首先锁定的就是17mm的轴径匹配尺寸，轴孔的公差带按照水泵轴的常用配合公差设定，既不会过松导致密封组件跟转打滑，也不会过紧造成安装时划伤轴表面、套入困难。径向的最大外径尺寸严格匹配常规17mm轴径小泵的密封腔内径，不需要额外扩腔或者加工避让位，替换原有密封时可以直接互换，不用改动泵体的原有结构。轴向的总长度也控制在小泵密封腔的常规预留范围内，弹簧的设计压缩量预留了合理的调整区间，安装时只要推到贴合静环座的位置，就能自动达到合适的工作压缩量，不需要安装人员反复测量压缩距，对一线运维人员非常友好。

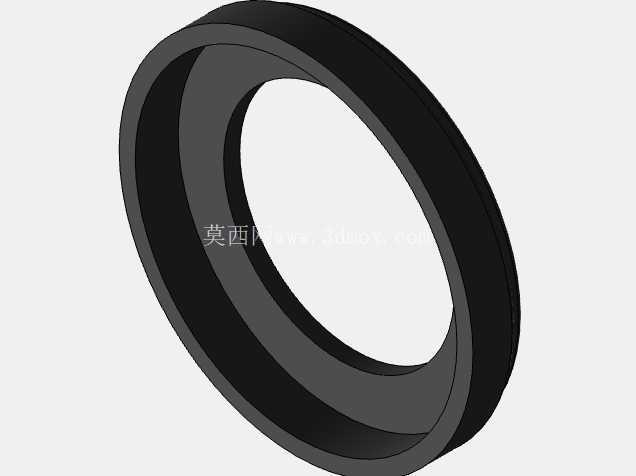

　　辅助密封的位置分别设置在动环与轴的配合面、静环与泵座的配合面，采用耐水橡胶材质的O型圈，既可以封堵这两个配合间隙的泄漏通道，也能吸收运行时产生的微小振动，避免硬接触带来的零件磨损。整套密封的过流部件都做了防锈适配，接触水的部分不会因为长期浸泡出现锈蚀卡滞，在常温清水、轻度腐蚀性循环水的工况下都能稳定工作。

　　从建模的角度来看，做这类密封结构的时候不能只画外观轮廓，要把每个零件的配合公差、运动避让空间都考虑到位：动环和轴的配合间隙、静环和密封座的配合间隙、弹簧的并紧长度、端面研磨面的平面度要求，都要在三维模型里留足设计余量，不能出现干涉。很多新手建模时容易忽略弹簧在最大压缩量下的长度，导致实际安装时弹簧压并失去弹力，或者动环静环的贴合面宽度设计不合理，过宽会导致摩擦发热量过大，过窄又会导致密封比压不足容易泄漏，这款结构的端面宽度是经过小功率泵工况计算的，平衡了密封性能和摩擦损耗，运行时的温升控制在合理范围内，不会因为长期运行过热导致橡胶圈提前老化。

　　在实际替换场景里，这类小泵的密封损坏后，运维人员往往没有专业的测量工具，只要确认轴径是17mm的轴座式水泵，就可以直接选用这款密封，不需要额外测量其他安装尺寸，因为所有边界尺寸都和行业通用的MG1系列17mm规格完全互换，通用性很强。不管是家用增压泵、小型冷却循环泵、还是小型给排水泵的轴端密封，都能适配，不需要为了不同品牌的同规格泵单独开模做密封件，大幅降低了备件储备的品类压力。
