卡特彼勒三相工业发电机结构设计

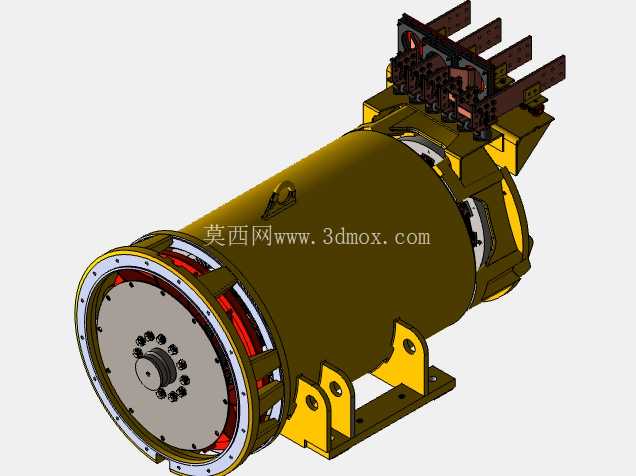

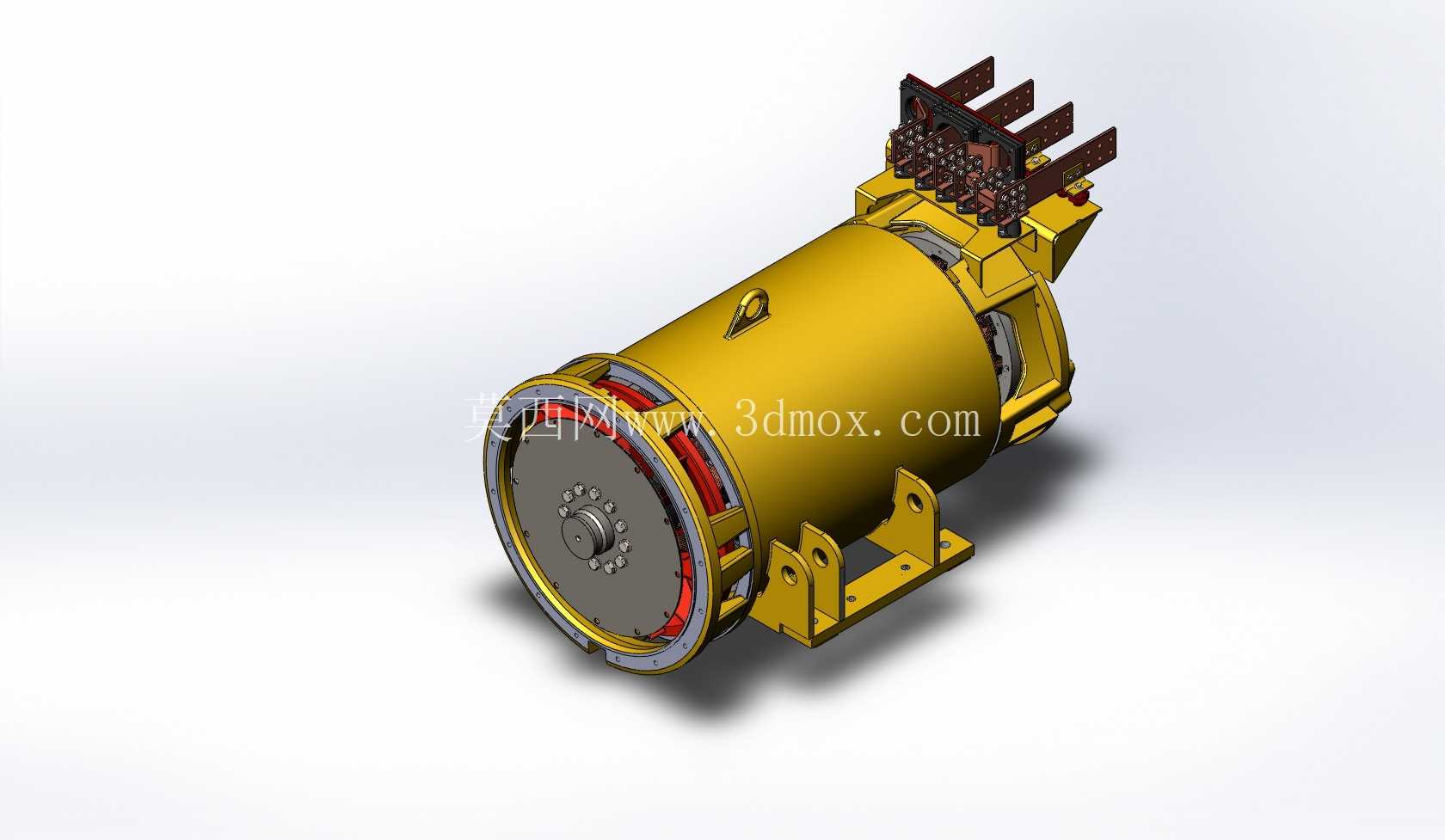

在工业现场供电、应急备用电源、工程作业独立供电等场景中，三相发电机是核心的电能转换设备，这款卡特彼勒三相发电机的三维结构设计，完全围绕实际工况的安装、运维、性能需求展开。从整体结构来看，设备采用卧式安装布局，底部设置带安装孔的一体式铸造机座，机座的安装孔位间距、孔径尺寸完全匹配工业标准发电机组的安装底座边界，安装时无需额外加工转接支架，可直接固定在混凝土基础或者钢制机架上，机座上预留的吊耳结构，完全满足车间内吊装转运、现场安装就位的承重需求，吊耳的焊接位置经过重心校核，吊装时设备可保持水平姿态，避免磕碰端部接线结构。

设备的主体机壳采用圆筒式焊接结构，机壳表面做了防锈涂装处理，既能够在户外工地、厂区露天等复杂环境下抵御潮气、粉尘的侵蚀，也能为内部的定子、转子组件提供刚性防护，机壳侧面预留的检修观察口，可在不拆解整机的情况下检查内部绕组的运行状态，降低日常运维的拆解工作量。驱动端的端盖采用法兰式连接结构，端盖上的定位止口与机壳的配合公差控制在H7/h6级别，保证转子转动时的同轴度，减少运行过程中的振动和轴承磨损，端盖外侧的轴伸端可直接对接柴油发动机的飞轮输出端，动力传递路径短，传动效率高。

顶部的接线舱采用独立的防护结构，三相输出铜排分层布置，相序标识清晰，铜排之间的绝缘间隙满足高压绝缘要求，接线舱的防护等级可适配户外雨天作业的需求，避免雨水侵入造成接线短路，接线舱内预留的互感器安装位，可直接加装电流检测元件，方便用户接入配电监控系统。从设计思路上，这款模型完全还原了实机的装配逻辑，所有零部件的配合关系、连接方式都和实际量产设备一致，定子绕组的排布、转子励磁结构的位置都做了精准还原，没有做简化处理，结构设计人员可以直接参考这个模型完成发电机组的配套机架设计、散热系统匹配、接线柜布局规划。

在安装边界上，设备的轴向总长度、径向最大直径都按照实机1:1建模，选型人员可以直接根据模型尺寸规划机房的布置空间，预留足够的散热通道和运维操作空间，驱动端和非驱动端的轴承位尺寸、密封结构都完全还原，方便做轴承选型替换、密封件维护的模拟。设备的转子做了动平衡结构设计，两端的平衡块位置可在模型中清晰查看，对应实机运行时的振动控制要求，保证额定转速下的运行稳定性。非驱动端的励磁组件结构完整，可清晰看到励磁绕组、整流模块的安装位置，方便电气设计人员做励磁回路的配套设计。

不同于简化的概念模型，这个结构模型完整呈现了三相发电机从机座、机壳、定子、转子到接线系统、端盖、吊耳的全部细节，每一处连接螺栓的位置、密封胶条的安装槽、散热筋的排布都和实机一致，不管是用于发电机组的集成设计、还是做发电设备的教学演示、或者是运维拆装的模拟培训，都能提供精准的结构参考。在油田钻井现场、偏远矿区施工、大型数据中心备用电源、工厂应急供电等场景中，这类三相发电机需要长时间连续运行，所以结构设计上的刚性、易维护性、安装适配性是核心考量，这款模型的结构细节完全体现了这些设计要点，比如机壳上的散热筋沿着轴向排布，配合外接的散热风道可形成顺畅的冷却气流，带走绕组运行产生的热量；端盖上的注油孔位置正对轴承滚道，运维时可直接加注润滑脂，不需要拆解端盖；接线舱的门体采用铰链式连接，开启角度可达到120度，接线操作时空间充足。
