充气式气环清洁密封组件结构设计

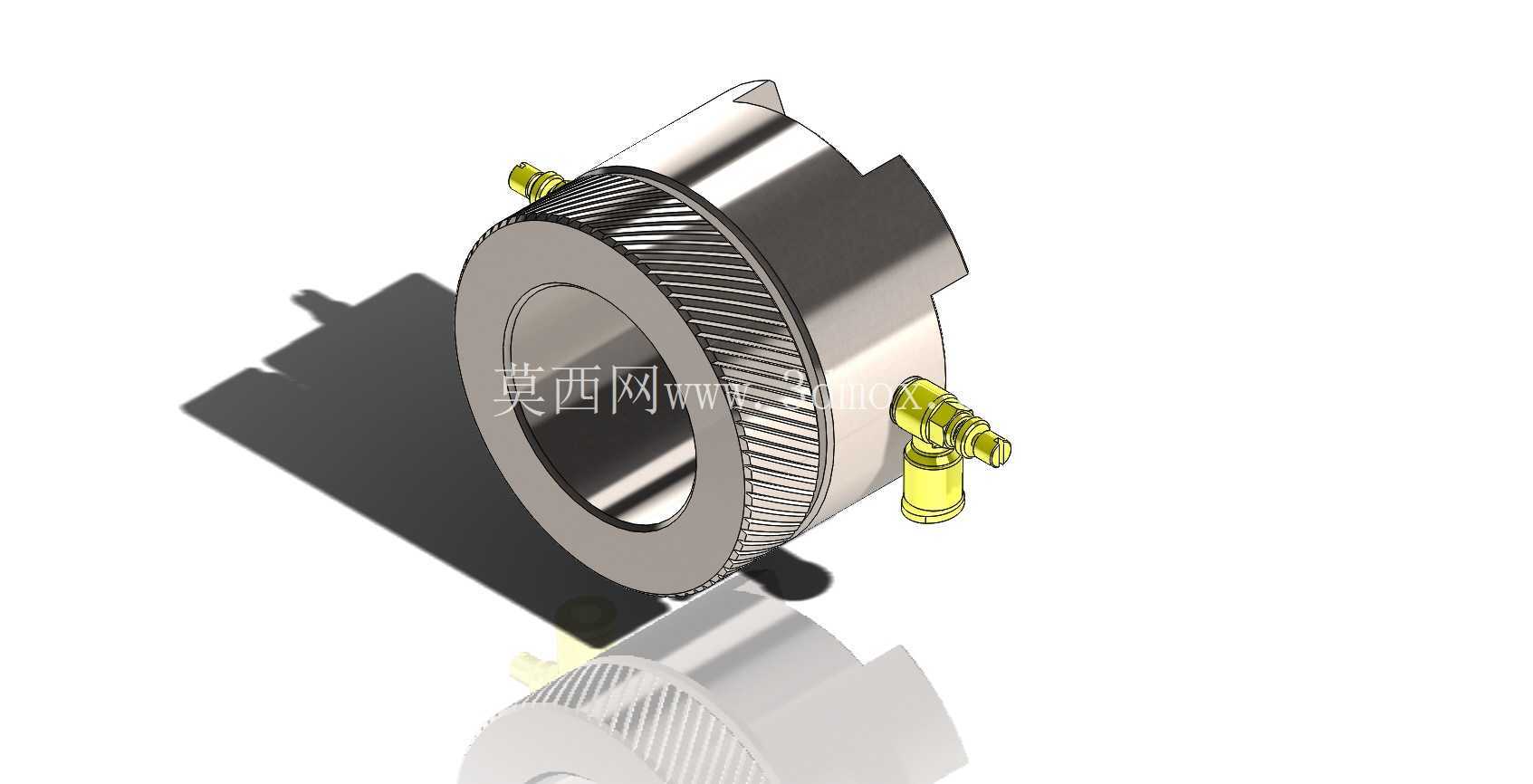

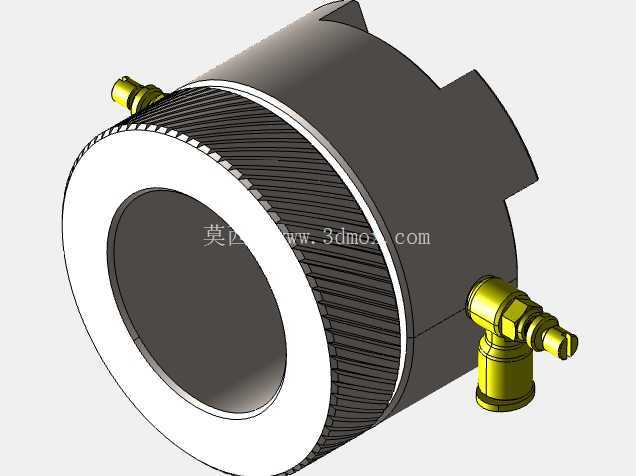

　　在连续运转的工业生产场景中，旋转轴类部件的端面清洁与动密封一直是影响设备运行稳定性的核心环节，这类充气式气环清洁组件，主要适配各类中高速旋转的贯通轴、回转工作台主轴、涂布设备辊轴以及食品加工输送线的驱动轴部位，解决传统接触式密封件磨损快、清洁死角残留物料、长期运行后密封失效漏液漏粉的痛点。从结构设计逻辑来看，该组件采用分体式环形基体设计，主体环体采用硬质金属加工成型，内环面加工有细密的环形齿槽结构，这些齿槽并非用于传动啮合，而是在充气状态下形成多道节流气幕，当外接压缩空气通入环体两侧的快插式气嘴后，洁净压缩空气会沿齿槽间隙均匀喷出，在轴体与环体内壁之间形成一层均匀的正压气膜，一方面可以阻挡外部的粉尘、切削液、

　　加工碎屑进入设备内部轴承腔，另一方面持续喷出的气流可以实时吹扫轴体表面附着的残留物料，避免物料干结后刮伤轴面或者卡滞密封结构。设计过程中需要重点考量安装边界的适配性，环体的外径尺寸需要匹配安装位的沉孔公差，通常采用H7/h6的间隙配合装入设备的安装基座，环体的轴向宽度需要预留至少5mm的安装压紧余量，两侧的气嘴接口采用标准外螺纹快插结构，安装时需要注意气嘴的朝向要避开设备内部的走线、传动部件位置，预留出气管的弯折空间，避免气管被运动部件剐蹭破损。和传统的橡胶油封、毛毡密封相比，这种充气式气环清洁结构属于非接触式密封，运行过程中与轴体没有硬摩擦，不会产生磨屑污染生产环境，也不会因为长期摩擦导致轴面磨损，尤其适合食品加工、医药生产、

　　精密涂布这类对洁净度要求高，又需要长期连续运转的设备场景。在实际选型适配时，需要根据轴的实际直径匹配对应规格的环体内孔，内孔与轴体的单边间隙控制在0.2-0.5mm区间，间隙过大会导致气幕压力不足，密封清洁效果下降，间隙过小则容易因为轴的运转跳动导致环体与轴面发生剐蹭。环体两侧的气嘴采用对称布置设计，不管是水平安装还是垂直安装的轴体，都可以保证进气均匀，不会出现单侧气压不足的问题，环体的外侧加工有定位缺口，安装时可以通过缺口与基座上的定位销配合，防止设备运行过程中环体随气流或者轴体摩擦发生转动，导致气管缠绕。从功能特性上看，该组件可以根据实际工况调整进气压力，当加工场景粉尘浓度高、碎屑量大时，可以适当提高进气压力，

　　增强气幕的吹扫阻隔能力，当工况洁净度较高时，可以降低进气压力，减少压缩空气的消耗量，相比传统密封件一旦安装就无法调整工况适配性的问题，这种可调式的设计能够覆盖更多变的生产场景。在结构建模过程中，环体的齿槽参数经过反复校验，齿槽的深度、角度以及相邻齿的间距都经过气流仿真验证，保证喷出的气流能够形成连续稳定的环形气幕，不会出现局部气压薄弱的缺口，气嘴与环体内部的气道采用贯通式设计，气道内壁做光滑过渡处理，避免压缩空气流动过程中产生紊流，导致气流喷出不均匀、产生异常噪音。这类组件在实际使用中，通常会和轴承端盖配合安装，布置在轴承的外侧，第一道防线通过气环清洁组件阻隔外部杂物，第二道通过轴承端盖的密封件做二次防护，双重保障轴承腔内部的洁净度，大幅延长轴承的维护更换周期，减少设备非计划停机的时间。针对有冲洗需求的生产场景，比如食品设备的定期CIP清洗，该气环组件还可以在清洗过程中临时提高进气压力，阻挡清洗液进入设备内部，清洗完成后持续喷吹一段时间，吹干轴面残留的清洗液，避免清洗液残留滋生细菌或者锈蚀轴面。
