无齿轮挠性滑动连杆传动机构结构

　　在小空间变向动力传输的工况场景中，常规齿轮啮合传动往往受限于固定传动比、安装同轴度要求高、变角度适配性差的问题，尤其是两轴存在小角度偏斜、需要紧凑布局的设备内部，采用齿轮组不仅会增加传动链的零件数量，还会因啮合间隙带来回程误差，长期运行下的齿面磨损也会提升维护成本。这套无齿轮传动机构完全跳过轮齿啮合的传动逻辑，依靠两组轮毂与弯曲成型的滑动连杆配合，实现输入轴到输出轴的动力传递，能适配两轴存在固定小角度偏斜的安装场景，常见于小型精密传动装置、紧凑型动力输出单元、需要小范围变向传递扭矩的设备内部，比如小型稳压设备的动力调节端、精密仪器的角度微调机构、狭小空间内的动力换向结构中。

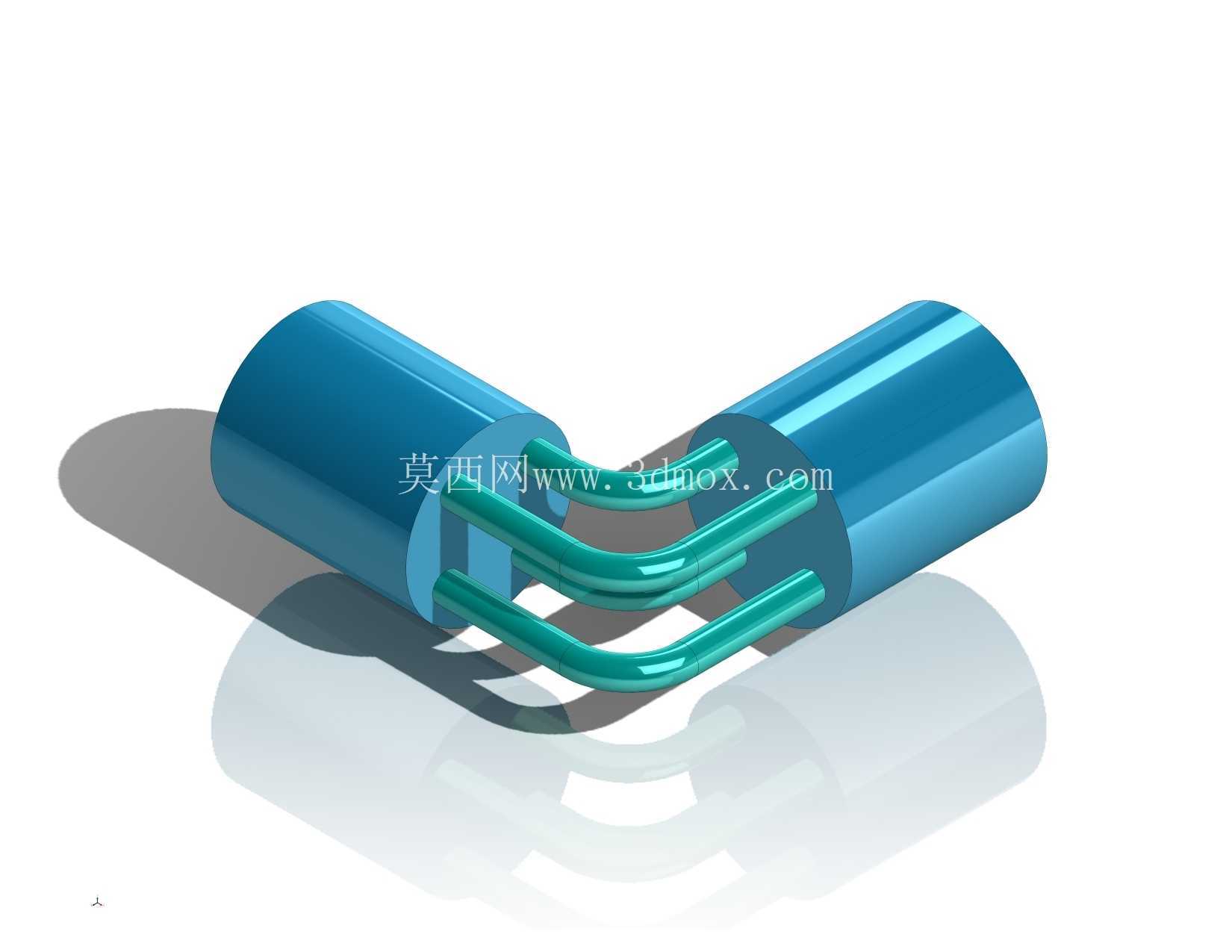

　　从结构功能来看，两端的圆柱轮毂分别与输入轴、输出轴配合连接，轮毂端面沿圆周方向均匀开设有适配连杆直径的光滑通孔，连杆穿入通孔后可沿孔壁做轴向滑动，连杆本身按照两轴的偏斜角度预制成对应弯曲弧度，当输入轴带动一端轮毂旋转时，轮毂会推动穿设在孔内的弯曲连杆同步做回转运动，连杆的另一端穿设在输出侧轮毂的通孔内，回转过程中连杆会在两侧轮毂的孔内持续滑动，以此补偿两轴偏斜带来的长度差，最终带动输出侧轮毂与输出轴同步旋转，整个传动过程没有轮齿啮合的冲击，运行噪音更低，也不存在齿面点蚀、断齿的失效风险。

　　设计这套结构时，首先要根据实际传动的扭矩大小确定连杆的数量与直径，连杆数量越多，单根连杆承受的剪切力越小，传动的平稳性越好，但过多的连杆会增大轮毂的径向尺寸，需要结合安装空间做平衡；其次连杆的弯曲弧度需要严格匹配两轴的夹角，弧度偏差过大会导致连杆在孔内滑动卡滞，甚至出现运转时的别劲问题，连杆与轮毂孔的配合间隙要控制在合理范围，间隙过大会带来传动回程误差，间隙过小则会增大滑动阻力，加剧连杆与孔壁的磨损。轮毂的内孔要根据对接轴的尺寸做公差匹配，通常采用过渡配合加顶丝固定的方式，保证轮毂与轴之间无相对滑动，轮毂的轴向长度要满足连杆穿入后的支撑长度要求，避免连杆悬臂过长出现弯曲变形。

　　安装边界方面，这套传动机构不需要额外的齿轮箱壳体包裹，整体径向尺寸仅比对接轴的直径大出轮毂与连杆的安装余量，轴向尺寸则根据两轴的间距与连杆弯曲长度确定，安装时只需要保证两端轮毂分别与输入、输出轴可靠固定，不需要像齿轮传动那样严格保证两轴的中心距与啮合间隙，对安装误差的容忍度更高。由于传动过程中连杆与孔壁存在持续的相对滑动，连杆表面通常需要做硬化处理来提升耐磨性能，轮毂孔也可根据使用场景加装耐磨衬套，延长整体结构的使用寿命，日常维护仅需要定期在连杆与孔的配合位置加注润滑脂，降低滑动摩擦阻力即可。相比传统的万向节传动，这套结构的零件数量更少，加工难度更低，在小扭矩、固定偏角的传动场景下成本优势明显，也不存在万向节十字轴磨损松旷的问题，适合在紧凑型设备的固定角度动力传输环节使用。
