朱利叶斯太阳能瓶创意装置结构设计

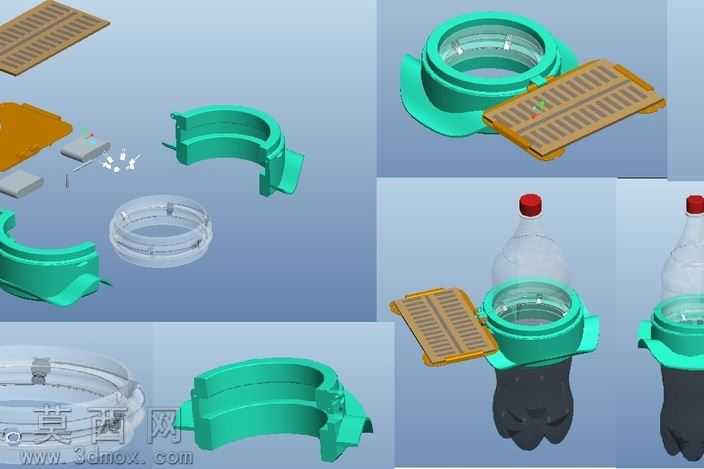

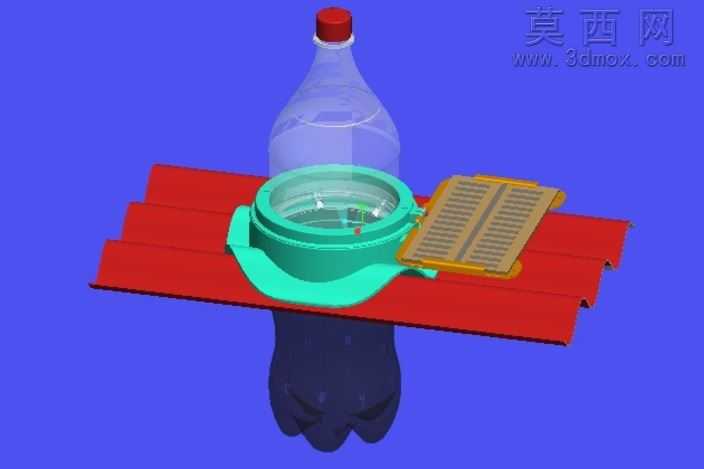

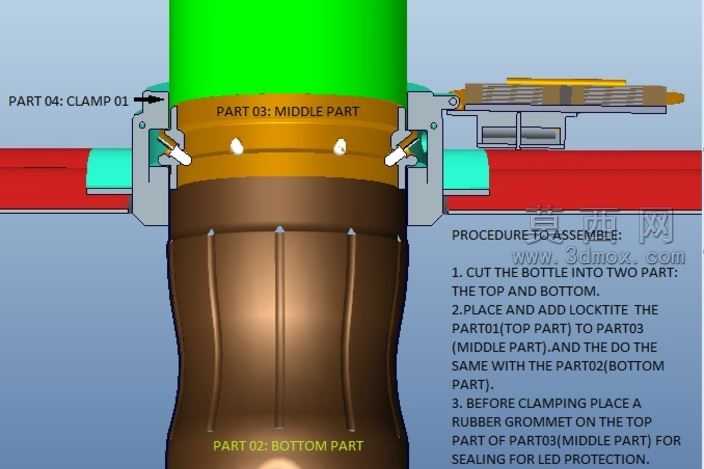

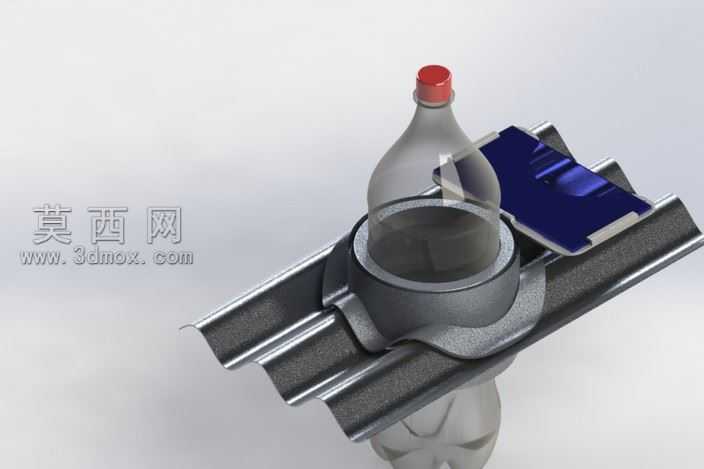

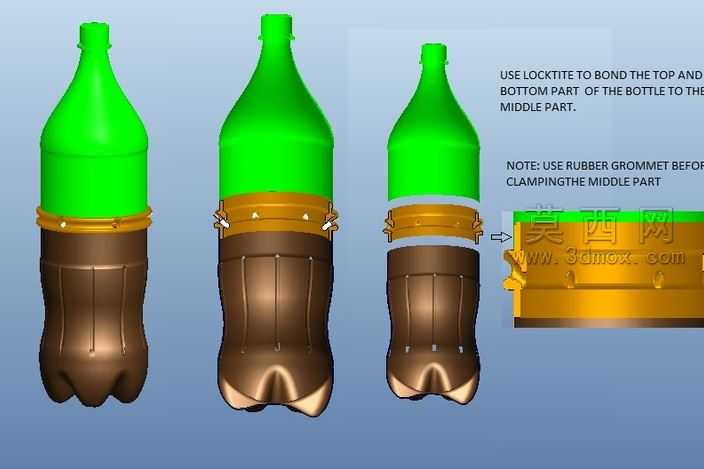

本作品为适配瓦面安装的太阳能瓶创意照明装置三维建模成果，建模阶段围绕实际使用场景完成全结构还原，首先针对常规PET塑料瓶完成1:1比例建模，还原瓶身的曲面弧度、瓶口螺纹结构与瓶底的凹凸防滑造型，瓶身材质设置为高透明PET材质，调整折射率与透光参数模拟真实塑料瓶的光线传导效果，瓶盖采用哑光红色PP材质，还原塑料瓶盖的细微磨砂质感。核心固定基座采用青绿色工程塑料材质建模，基座上部设计与瓶口完全适配的环形卡扣结构，内侧预留密封胶圈安装位，保证装置与瓶身连接的密封性，避免雨水渗入；基座下部设计与波浪形瓦面完全贴合的弧形支撑脚，支撑脚边缘做圆角过渡处理，避免安装时刮伤瓦面涂层，同时在基座侧边设计光伏板安装卡槽，卡槽带有翻转铰接结构，可根据安装地区的纬度调整光伏板的倾斜角度，最大化接收太阳辐射能。光伏板部分还原了表面的钢化玻璃透光层、内部的电池片栅线结构与背部的接线盒造型，边框采用棕黄色工程塑料材质，表面做细微的防滑纹理处理，模拟真实光伏组件的边框质感。瓦面基座采用红色彩钢瓦材质建模，还原彩钢瓦的波浪形压型结构与表面的哑光烤漆质感，作为装置的安装承载面呈现完整装配效果。渲染阶段采用纯蓝色背景突出装置主体，打光采用模拟正午太阳光的定向光源搭配环境补光，清晰呈现各部件的材质差异与结构衔接关系，透明瓶身的折射效果、塑料部件的哑光质感、光伏板的玻璃反光效果均做了针对性参数调整，让整体渲染效果贴近实物装配状态。设计思路上围绕低成本民用照明需求，利用废弃塑料瓶作为导光主体搭配小型光伏板储电供电，无需复杂布线即可在瓦面快速安装，为无供电条件的户外区域提供低成本照明方案，建模过程中所有配合结构均预留合理安装公差，保证各部件可顺利完成装配，铰接结构的转动范围做了限位设计，避免光伏板调整角度时出现磕碰干涉。
