工业级位置传感数显装置及配套测杆结构

　　在精密装配生产线、零部件尺寸全检工位、冲压设备行程限位监测、自动化夹具位移反馈这类对位置精度要求达到微米级的工业场景里，这类位置传感数显装置是整套检测回路里的核心人机交互与信号处理单元。不同于普通的数显压力表或者计数器，这套装置需要同时完成传感信号采集、数值换算、阈值判断、实时显示以及对外信号输出的全链路功能，设计阶段首先要考虑的就是工业现场的复杂工况适配。

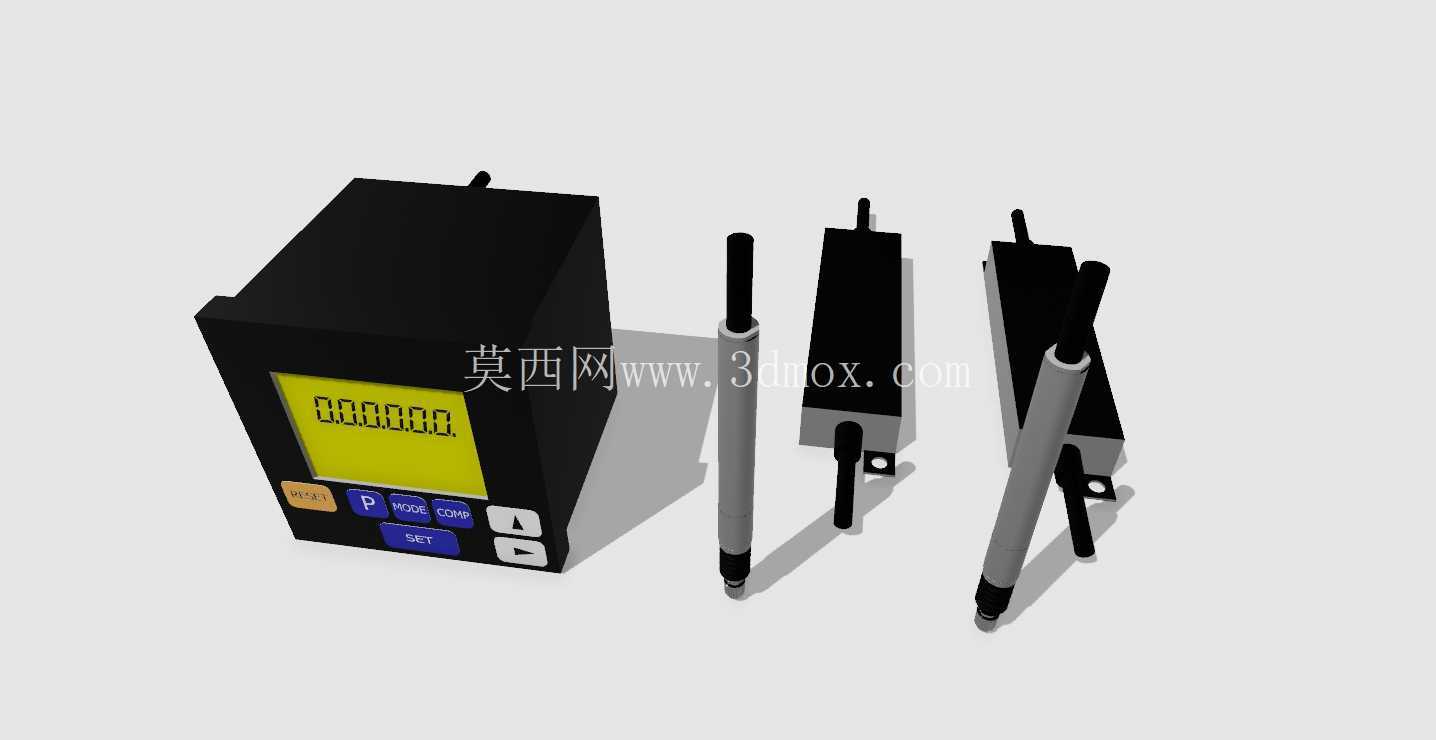

　　从结构设计逻辑来看，数显主机采用了工业测控领域通用的96mm×96mm标准面板安装尺寸，这个尺寸是行业内沿用多年的柜装仪表通用规格，安装开孔尺寸固定为92mm×92mm，面板嵌入安装后前端面与电控柜面板齐平，侧面预留的卡扣结构可以快速完成柜体固定，不需要额外的螺丝紧固，适配1-3mm厚度的冷轧钢电控柜面板安装，安装深度控制在120mm以内，不会占用柜内过多的布线空间，后端预留的接线端子采用插拔式结构，接线时不需要探入柜内深处操作，日常维护更换时直接拔下端子就能拆下主机，不需要重新梳理整柜线路。主机前面板的布局完全按照现场操作人员的使用习惯设计，上方是大尺寸段码液晶显示屏，黄色背光设计在车间强光或者弱光环境下都能清晰读取数值，屏幕下方的功能按键采用凸起式硅胶材质，戴劳保手套操作也能准确触发，不会出现误触，按键旁的标识采用激光蚀刻工艺，长期接触车间油污、擦拭清洁也不会出现标识磨损脱落的问题。

　　配套的接触式位移测杆采用了分体式设计，不同长度规格的测杆可以适配不同的安装空间需求，测杆主体为不锈钢材质，测头采用耐磨硬质合金，长期反复接触被测工件也不会出现测头磨损导致的测量偏差，测杆尾部的出线采用耐弯折的聚氨酯护套电缆，拖链内往复弯折十万次也不会出现线芯断裂的问题。测杆的安装方式预留了两种选项，一种是带安装法兰的款式，可以直接通过螺丝固定在工装支架上，另一种是光轴本体款式，可以配合支架夹块任意调整安装位置与伸出长度，适配不同的检测高度需求。

　　从功能实现层面，这套装置可以直接对接电阻式、电感式的接触位移测头，内部的信号处理电路可以将测头的位移量直接转换为实际的位置数值，用户可以通过面板按键设置上下限阈值，当检测数值超出阈值范围时，主机内置的继电器会直接输出开关信号，对接设备的急停回路或者报警装置，不需要额外外接控制器就能完成基础的超限停机功能。电路设计阶段做了完善的电磁兼容处理，电源端加入了浪涌抑制与滤波电路，车间里的变频器、伺服电机产生的电磁干扰不会导致数值跳变或者显示异常，供电范围覆盖常见的工业交直流电压，不需要额外配置专用的电源适配器。

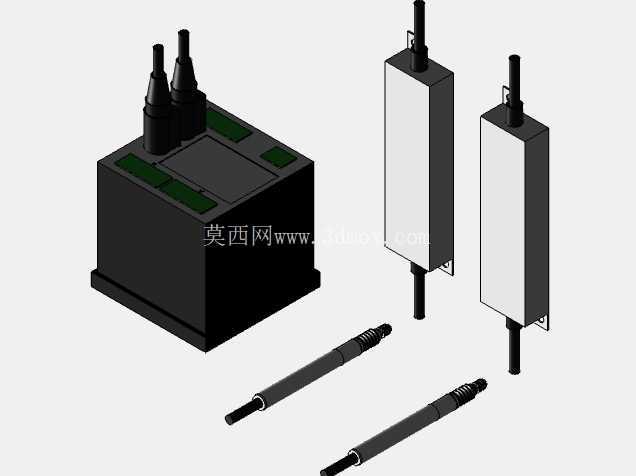

　　建模过程中，数显主机的内部结构按照实际PCB板的堆叠位置做了分层处理，面板与壳体的配合间隙预留了0.2mm的装配公差，按键的活动行程预留了1.5mm的按压空间，避免装配后出现按键卡滞的问题。测杆部分的内部滑动结构做了等比例还原，测杆的伸缩行程、弹簧复位结构都按照实际产品的参数做了匹配，安装法兰的螺丝孔位、安装尺寸完全符合实物的安装边界，设计人员在做整套设备的三维布局时，可以直接调用这套模型装入工装或者电控柜的装配体中，不需要额外核对安装尺寸，就能提前排查安装干涉、布线空间不足的问题，也可以直接用来生成安装指导图纸的示意图，减少现场安装的试错成本。

　　在实际的产线应用里，这套装置常用来检测冲压件的成型高度、装配工位的零件是否安装到位、气缸的实际伸出位置是否符合工艺要求，相比视觉检测方案，接触式位置检测不受工件表面油污、切削液、光线变化的影响，检测稳定性更高，成本也更低，适合在大批量生产的工位长期连续运行。数显主机的外壳采用阻燃ABS材质，表面做了哑光处理，不会在车间灯光下产生反光影响读数，壳体的接缝处做了密封胶条设计，正面防护等级达到IP65，车间里的切削液飞溅、粉尘飘落都不会进入壳体内部影响电路运行。
