这套变速齿轮组结构,主要适配本田品牌前置前驱家用乘用车型的手动变速单元,日常装车场景覆盖紧凑型家用轿车、小型SUV的动力传递链路,核心作用是在发动机输出转速区间固定的前提下,通过不同齿数齿轮副的啮合切换,改变传递至驱动轮的扭矩与转速匹配关系,满足车辆起步、加速、巡航、爬坡等不同行驶工况下的动力需求,同时在车辆怠速停靠时切断发动机与驱动轮之间的动力连接,避免动力持续输出带来的负载损耗。

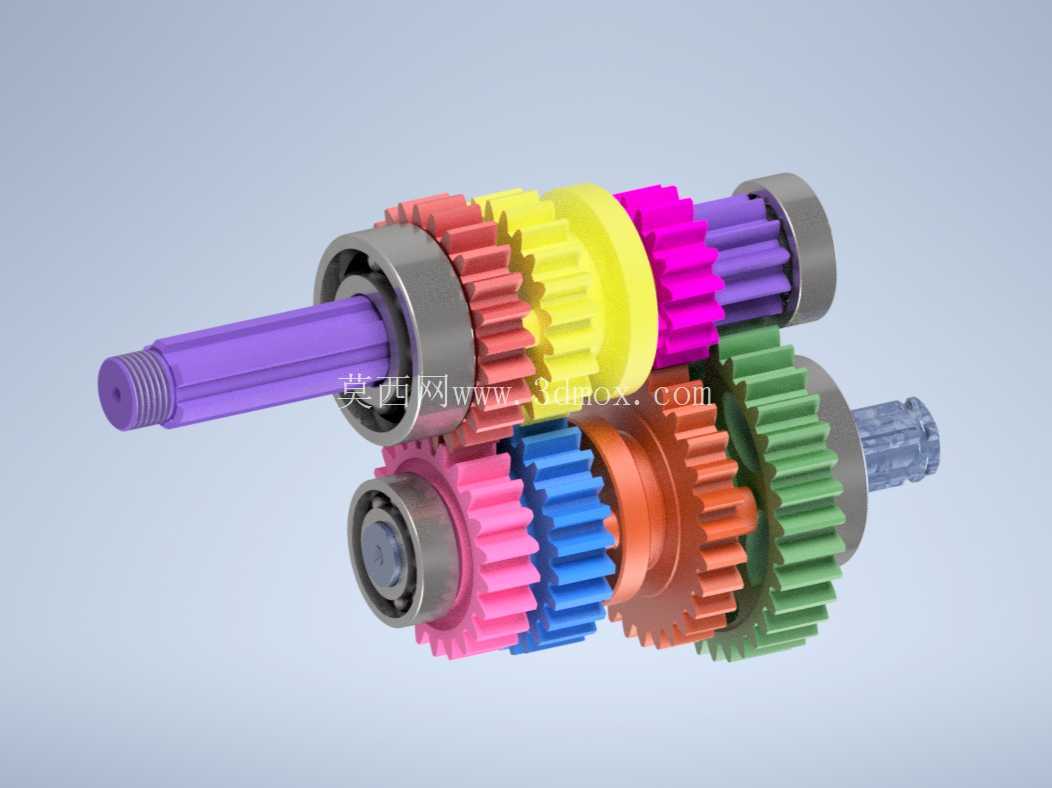

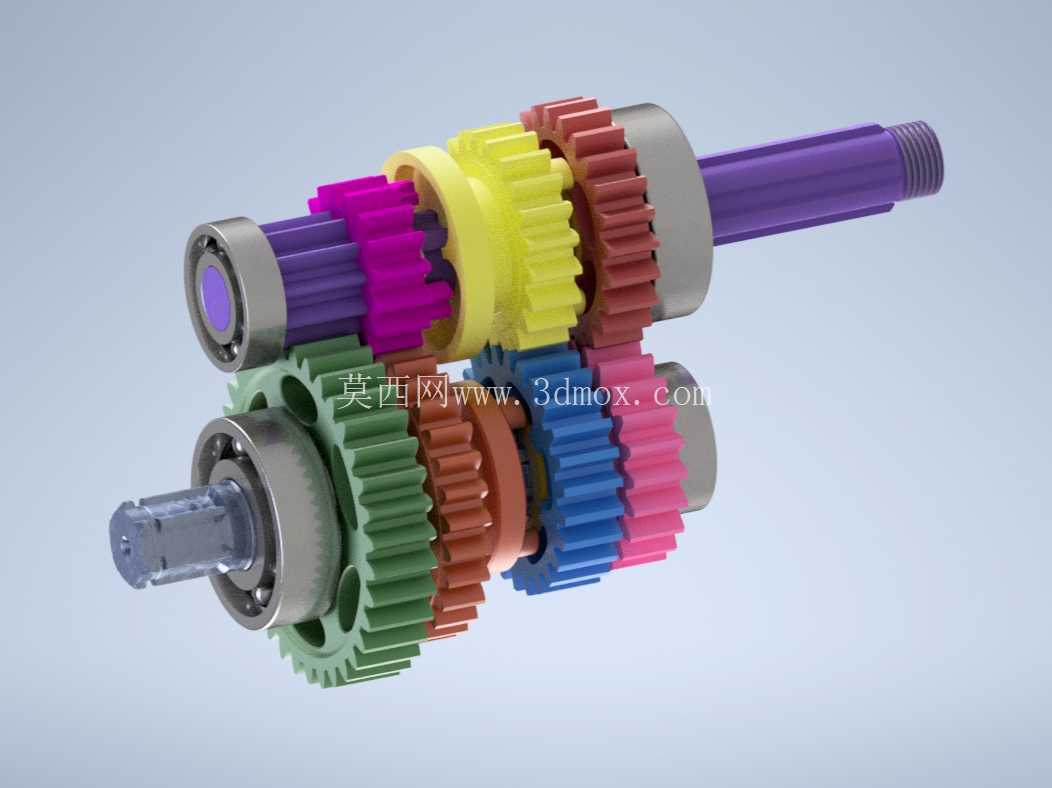

从结构设计逻辑来看,整套齿轮组采用平行轴式布置,输入轴与输出轴保持固定中心距平行排布,不同模数、齿数的直齿圆柱齿轮通过花键配合装配在轴体上,部分常啮合齿轮通过滚针轴承空套在轴身,仅在同步器结合齿圈锁止时才与对应轴体同步转动传递扭矩。设计阶段首先根据整车整备质量、发动机最大输出扭矩、轮胎滚动半径、主减速比参数,倒推各挡位需要的传动比数值,再结合轴体的抗弯强度校核结果,确定每个齿轮的模数、齿宽、压力角参数,保证全挡位传递额定扭矩时轮齿接触应力、弯曲应力均落在材料许用应力范围内,避免长期使用出现轮齿点蚀、断齿等失效问题。
齿轮的排布顺序充分考虑换挡平顺性与结构紧凑性要求,低速挡齿轮靠近轴体支撑轴承位置,降低大扭矩传递时轴体的挠度变形量,减少齿轮啮合的偏载风险;高速挡齿轮相对靠内侧布置,降低高转速运转时的轴系动不平衡量。同步器齿环布置在相邻挡位齿轮之间,结合齿圈与齿轮本体采用一体化加工设计,减少装配累积误差,保证换挡时结合套滑动顺畅,避免出现打齿、卡滞问题。轴体两端采用深沟球轴承与变速箱壳体配合定位,轴承外圈与壳体安装孔采用过渡配合,内圈与轴颈采用过盈配合,保证轴系运转时的径向跳动量控制在允许范围内,降低齿轮啮合的噪音与振动。
安装边界方面,整套齿轮组装配完成后,输入轴伸出端通过花键与离合器从动盘配合,伸出长度匹配离合器壳体的安装深度,避免离合器分离时出现干涉;输出轴末端通过花键与主减速器主动齿轮连接,中心高与差速器从动齿轮的中心距严格匹配主减速比的设计要求,保证主减速齿轮副的啮合侧隙在0.1-0.3mm的合理区间。整套齿轮组的轴向总长度匹配手动变速箱壳体的内腔尺寸,各挡位齿轮的齿顶圆与壳体内壁之间预留至少5mm的安全间隙,避免运转过程中齿轮与壳体发生剐蹭;齿轮啮合的侧隙根据模数不同控制在0.08-0.25mm区间,既保证热态下齿轮受热膨胀不会出现卡滞,也避免侧隙过大导致传动冲击、反向空程量过大的问题。
实际使用过程中,这套齿轮组搭配的换挡拨叉机构通过结合套的轴向滑动,实现不同齿轮副的动力传递切换,各挡位的传动比梯度按照等比级数排布,保证换挡过程中发动机转速波动控制在合理区间,提升驾驶平顺性。齿轮材料采用20CrMnTi渗碳淬火处理,齿面硬度达到HRC58-62,芯部硬度保持HRC30-42,既保证齿面的耐磨性能,也让芯部具备足够的韧性承受冲击载荷。花键部位采用高频淬火处理,提升花键齿的耐磨性能与抗挤压强度,避免长期传递扭矩出现花键磨损、松旷问题。轴体上的润滑油道开孔位置对应各齿轮与轴承的润滑点,保证变速箱工作时齿轮油能够通过飞溅与油道导流到达所有摩擦副表面,形成稳定的润滑油膜,降低运转磨损与工作温度,提升整套传动机构的使用寿命。
