丰田海狮车型配套手动变速器结构

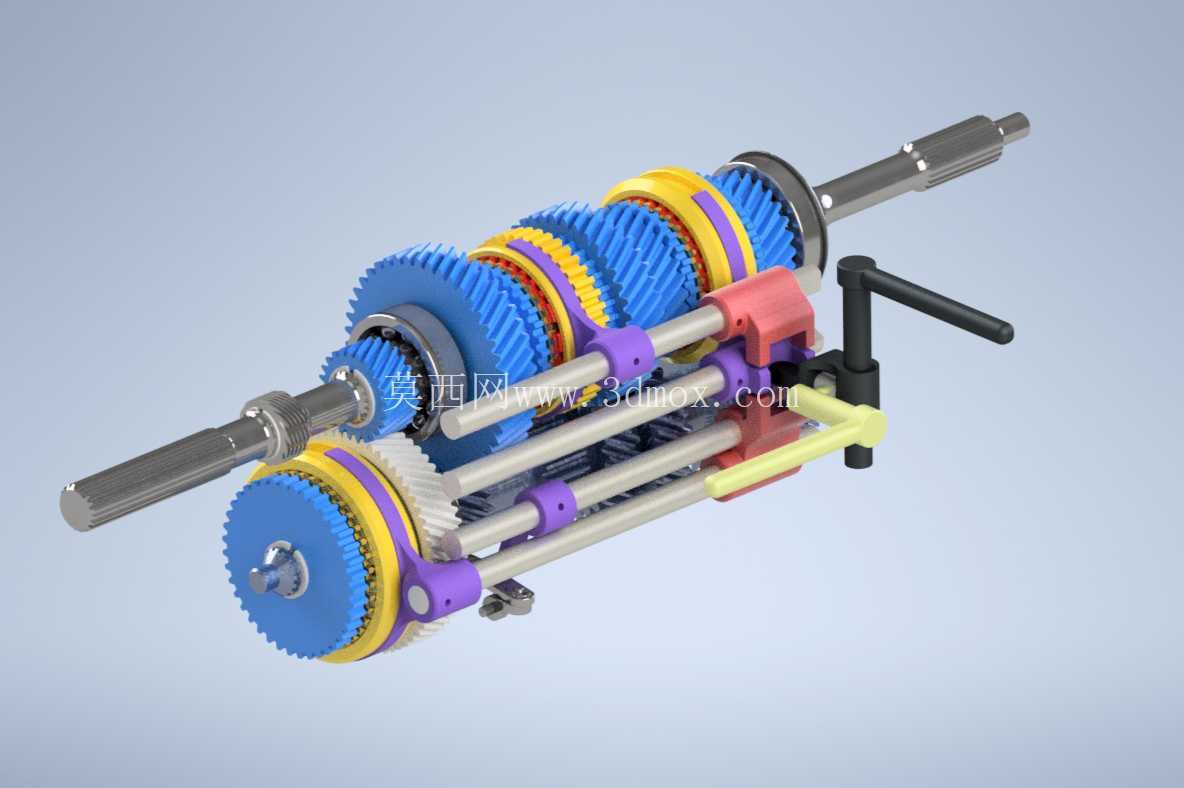

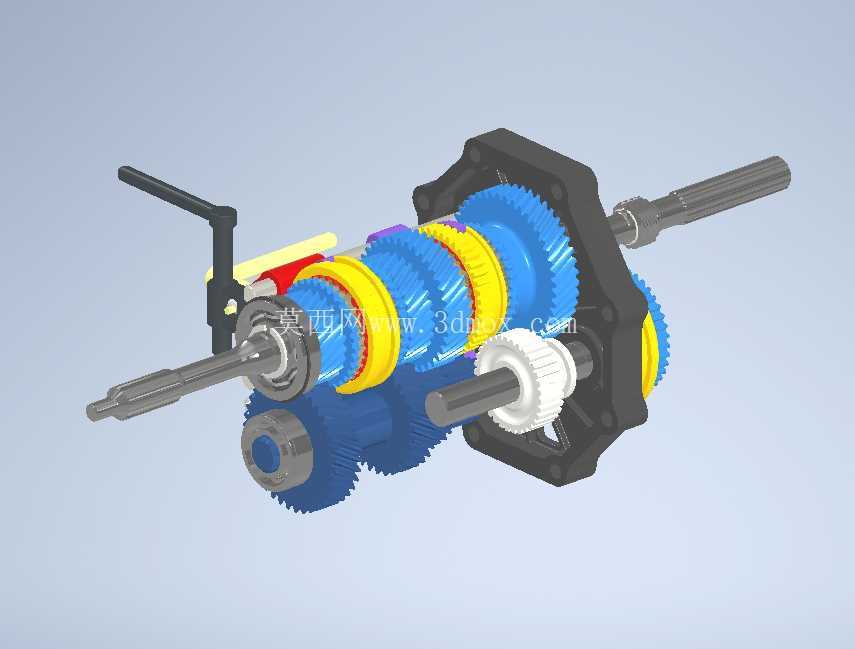

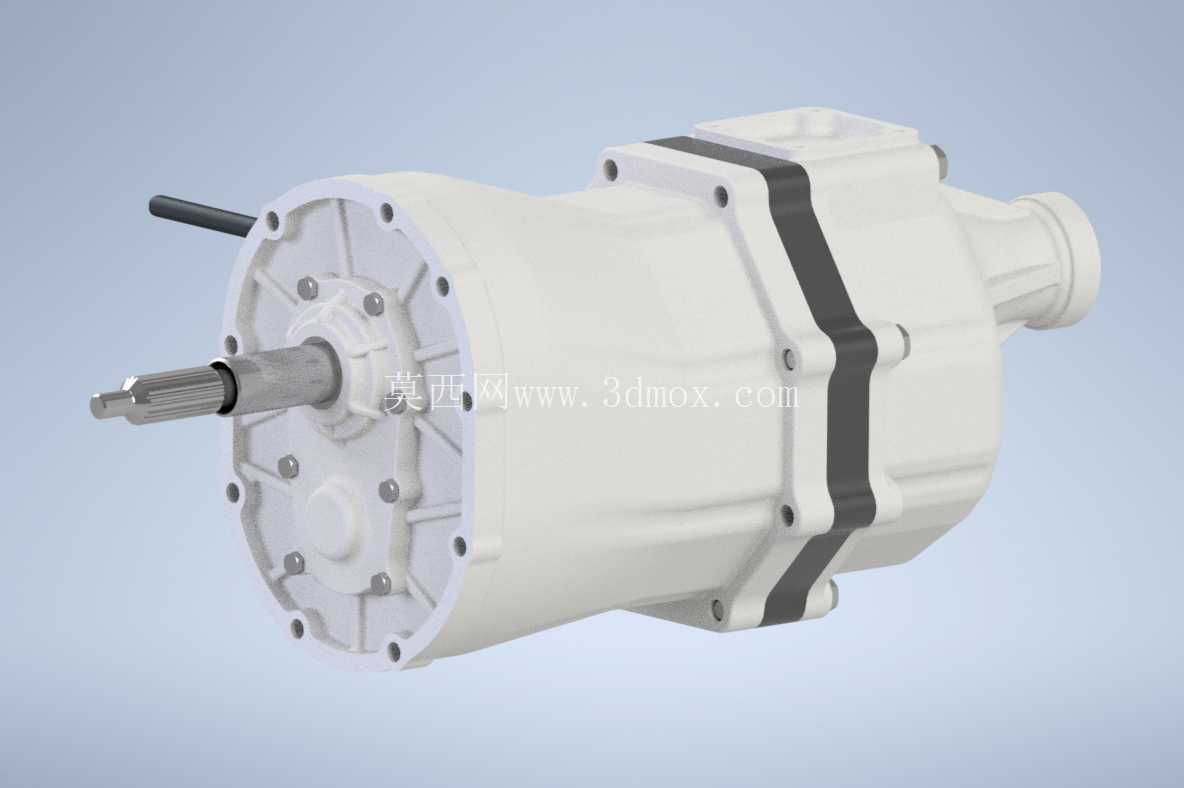

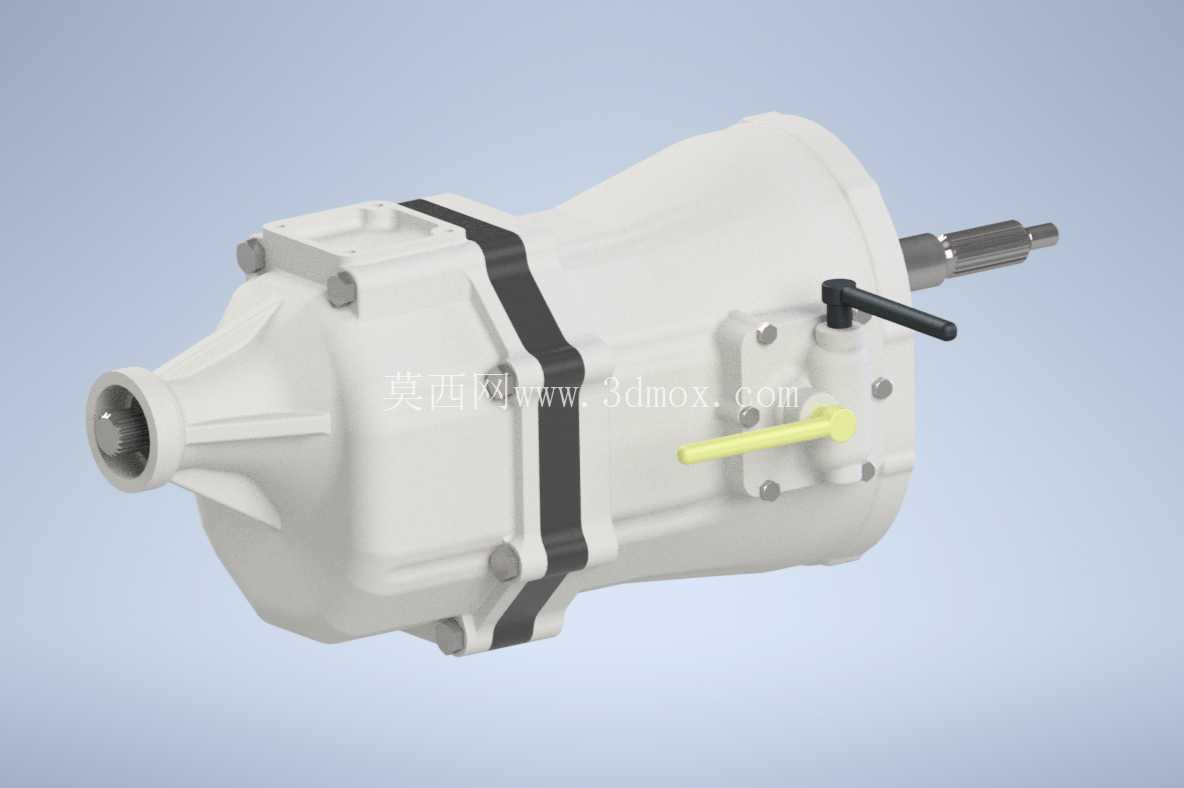

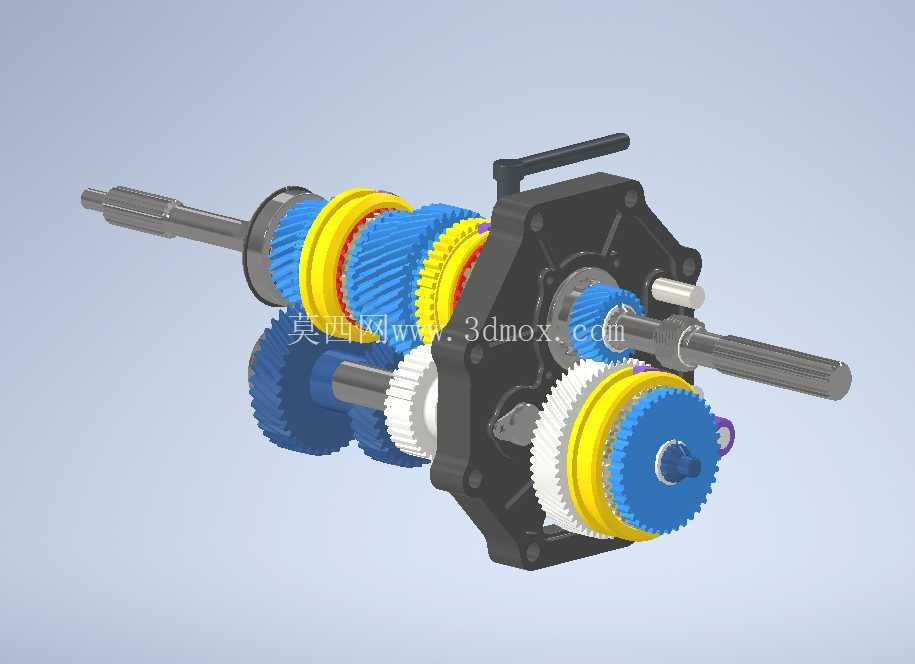

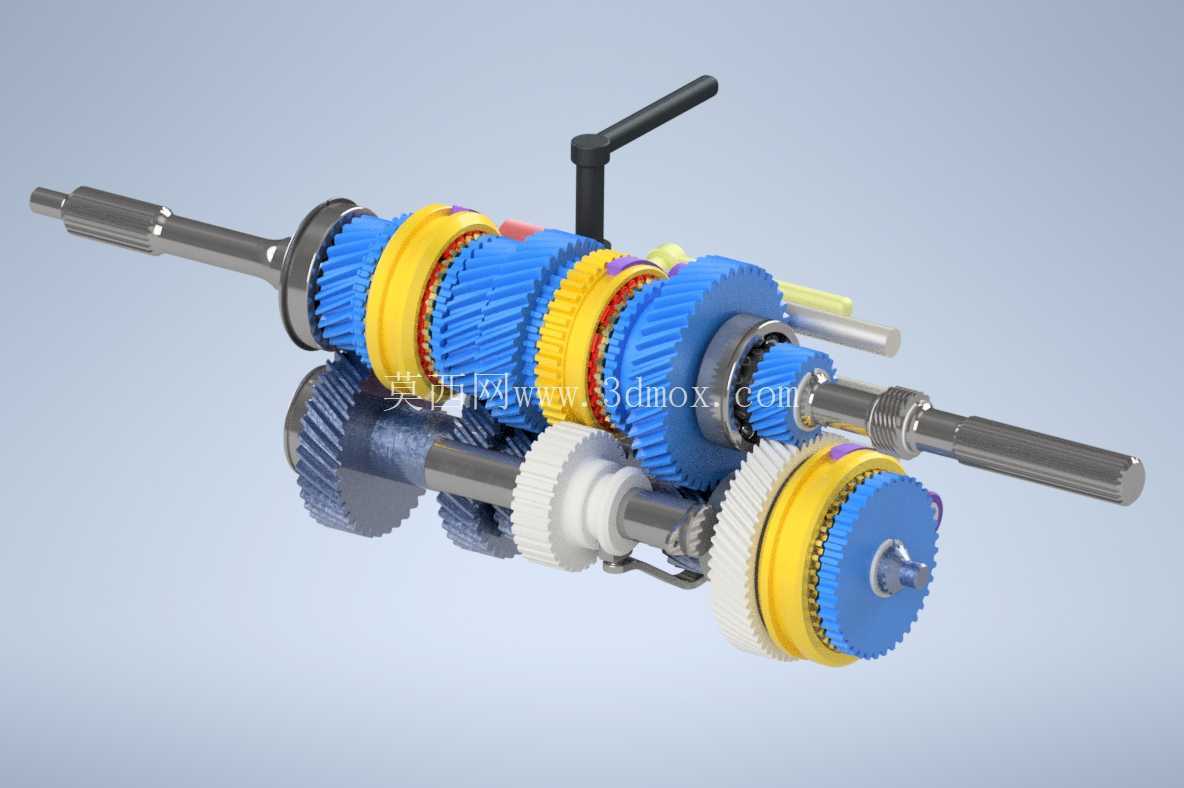

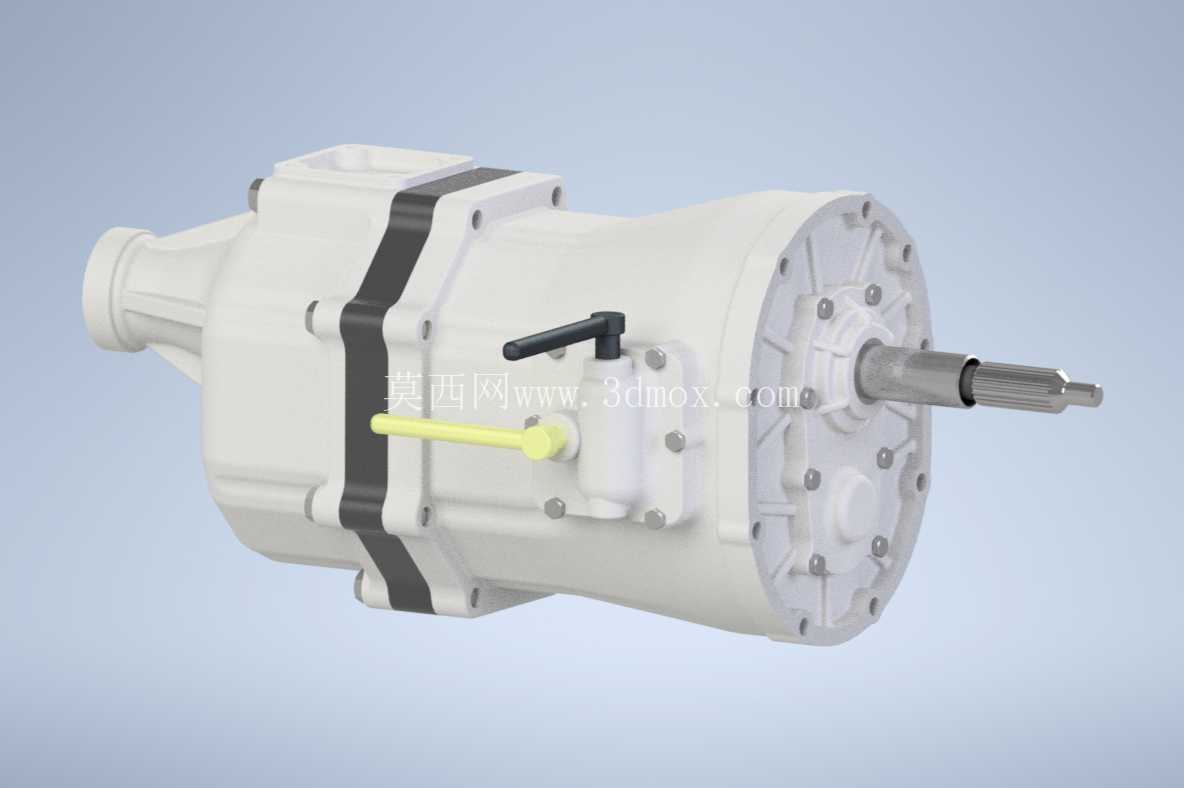

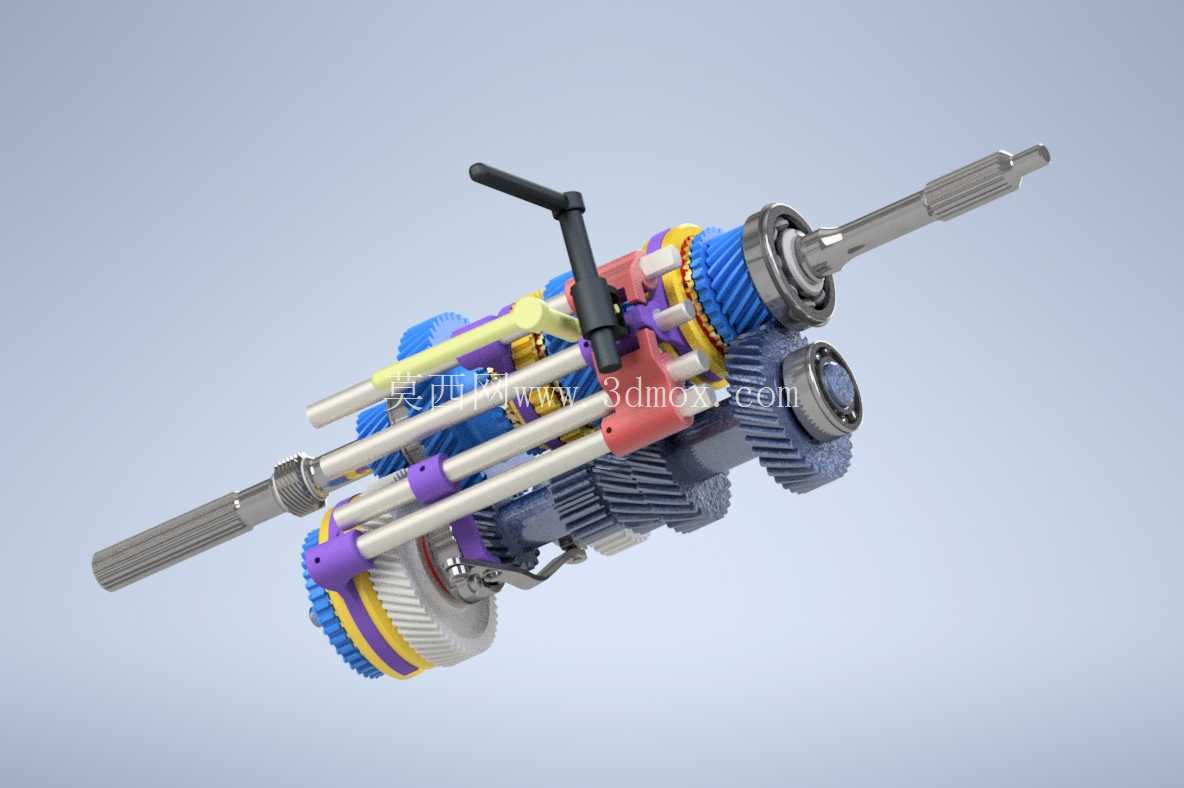

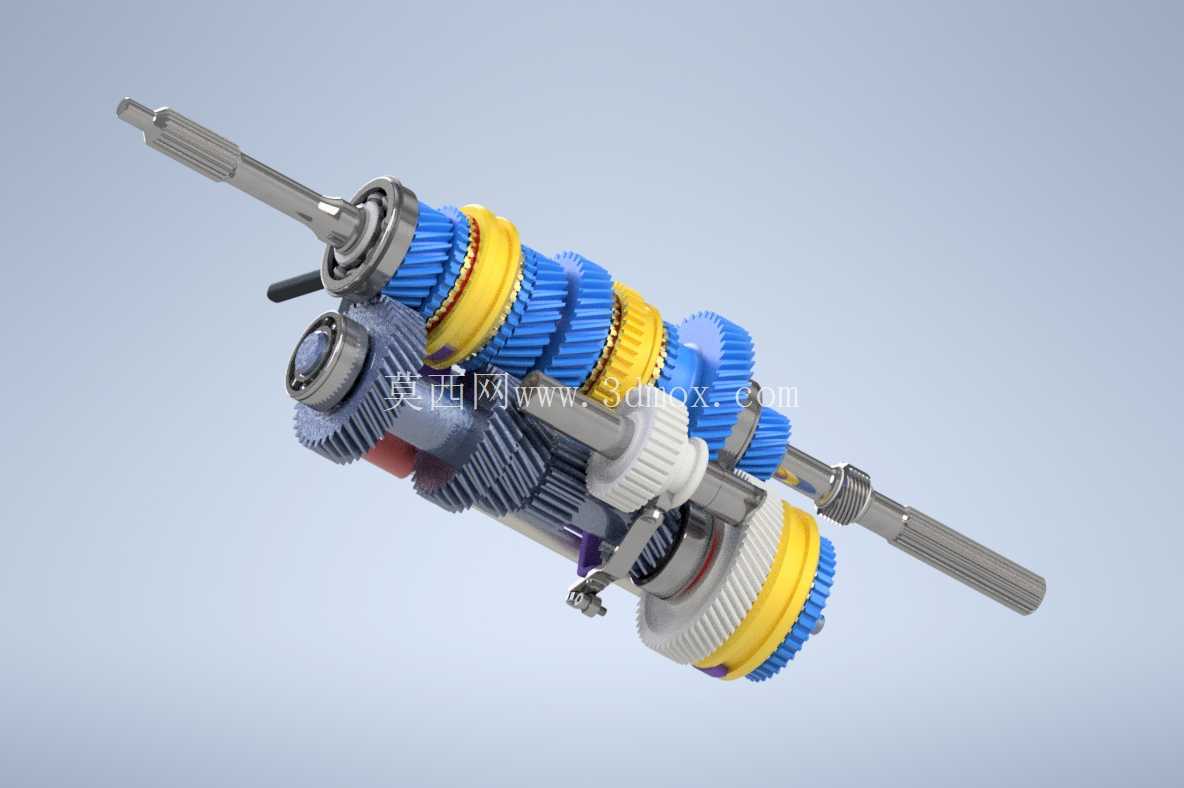

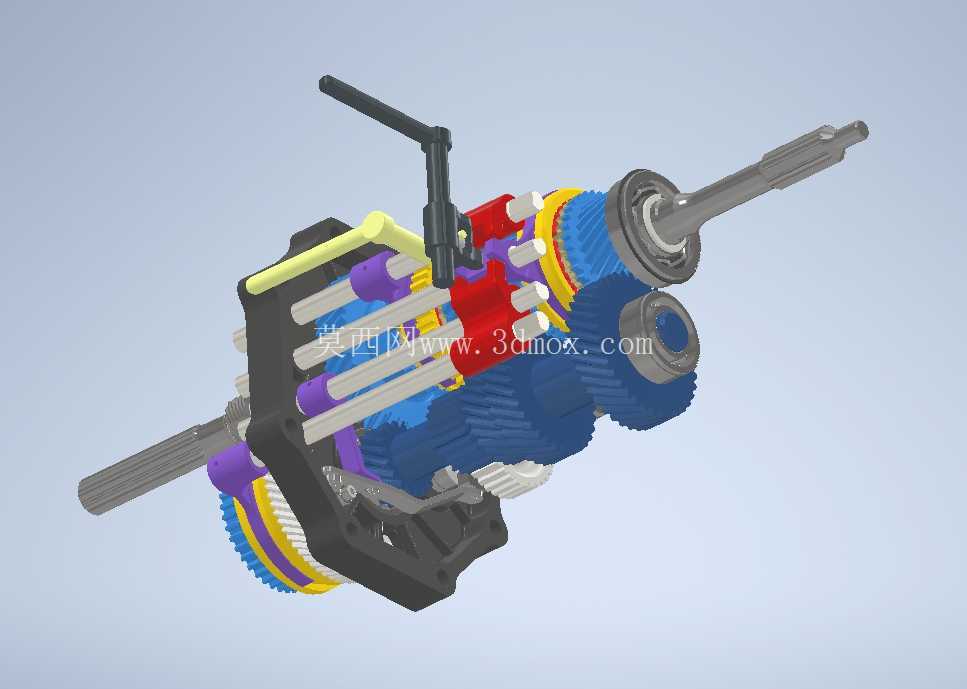

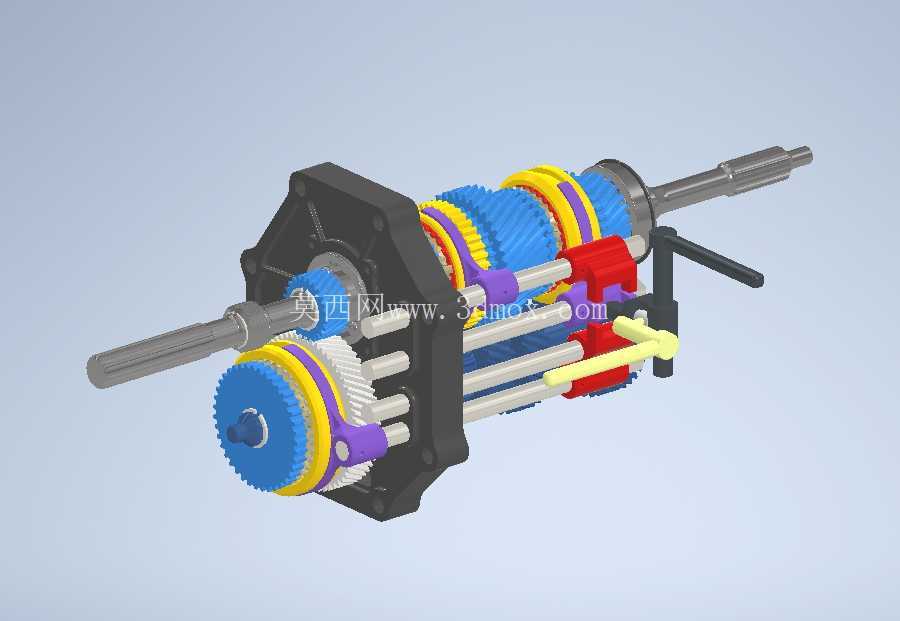

　　这款变速器主要适配丰田海狮轻型商用车平台，覆盖客运版、货运版以及后续改装的专用作业车型，在城市短途配送、城乡客运转运、市政勤务改装等场景中承担动力传递与转速扭矩匹配的核心作用。日常使用场景里，这类车型常面临频繁启停、低速重载爬坡、长时间怠速待命的工况，因此变速器的结构设计需要兼顾低速扭矩输出能力与高速巡航的传动效率，同时预留足够的结构强度冗余，应对非铺装路面行驶时的载荷冲击。从实际功能来看，该款为纵置后驱布局的手动变速器，输入端通过离合器总成与发动机飞轮连接，输出端通过传动轴连接后桥主减速器，可通过不同齿数齿轮组的啮合切换，改变发动机传递到驱动轮的扭矩和转速，满足车辆起步、加速、匀速行驶、爬坡、倒车等不同行驶状态的动力需求，同时设置空挡挡位切断动力传递，满足车辆临时停车、怠速待命时的动力断开需求，倒挡则通过中间惰轮的介入改变输出轴旋转方向，实现车辆倒车行驶。设计过程中，首先要匹配对应发动机的输出特性曲线，确定各挡位的速比梯度，一挡速比设置偏大，保证满载状态下的起步爬坡能力，最高挡速比偏向经济巡航设定，降低高速行驶时的发动机转速，减少燃油消耗与运转噪音。壳体采用分体式压铸铝合金结构，既保证整体安装刚度，又能控制总成自重，降低车辆前桥轴荷。壳体上预留的安装凸台分别对应离合器分离拨叉安装位、换挡操纵机构连接位、车速传感器安装位、悬置固定点位，所有安装孔位的位置度公差控制在0.1mm以内，保证装车时的装配精度，避免出现干涉、换挡卡滞等问题。输入轴与输出轴采用平行轴布置，中间轴整合常啮合齿轮与各挡位主动齿轮，各挡位同步器采用锁环式结构，换挡时通过同步环的摩擦作用使待啮合齿轮转速快速一致，减少换挡冲击，延长齿轮使用寿命。换挡操纵机构采用远距离拉线式连接设计，适配驾驶室前置、变速器位于驾驶舱下方的布置形式，换挡摇臂的行程与挡位槽的定位角度经过反复校核，保证各挡位切换清晰，入挡阻力适中，避免出现跳挡、乱挡问题。从安装边界来看，变速器前端通过定位销与离合器壳体连接，连接螺栓按照规定扭矩呈对角线顺序紧固，保证输入轴与发动机曲轴的同轴度，避免运转过程中出现轴系偏磨。后端通过橡胶悬置固定在车架横梁上，悬置的刚度参数经过匹配，可过滤传动系统运转过程中产生的振动，避免振动传递到驾驶舱影响驾乘舒适性。总成的轴向尺寸控制在适配海狮车型车架纵梁间距的范围内，侧面预留的散热筋结构可在车辆行驶时通过迎面气流带走齿轮搅动润滑油产生的热量，维持变速器内部工作温度在合理区间，避免润滑油高温变质导致的齿轮磨损加剧。底部设置的放油螺塞带有磁性，可吸附齿轮运转过程中产生的金属磨屑，减少磨屑对齿轮啮合面的刮伤，顶部的注油口位置经过标定，保证加注润滑油时油位刚好浸没下部齿轮，既保证齿轮啮合时的充分润滑，又避免油位过高导致的搅油阻力增大、传动效率下降。外部设置的换挡摇臂、选位摇臂的转动部位都设置有防尘密封结构，阻挡行驶过程中的泥水、灰尘进入壳体内部，延长润滑油更换周期与内部零件使用寿命。输出端的连接法兰采用花键配合结构，与传动轴万向节连接时通过锁紧螺母固定，花键配合的间隙控制在合理范围，既保证扭矩传递的可靠性，又能补偿车辆行驶过程中悬架跳动带来的传动轴角度与长度变化。
