手摇式果蔬切碎研磨处理装置结构设计

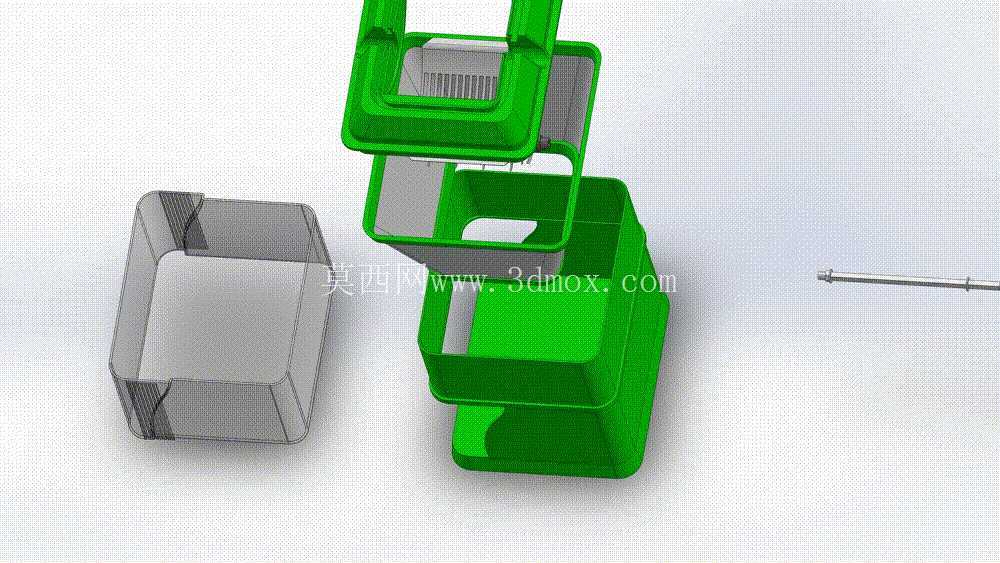

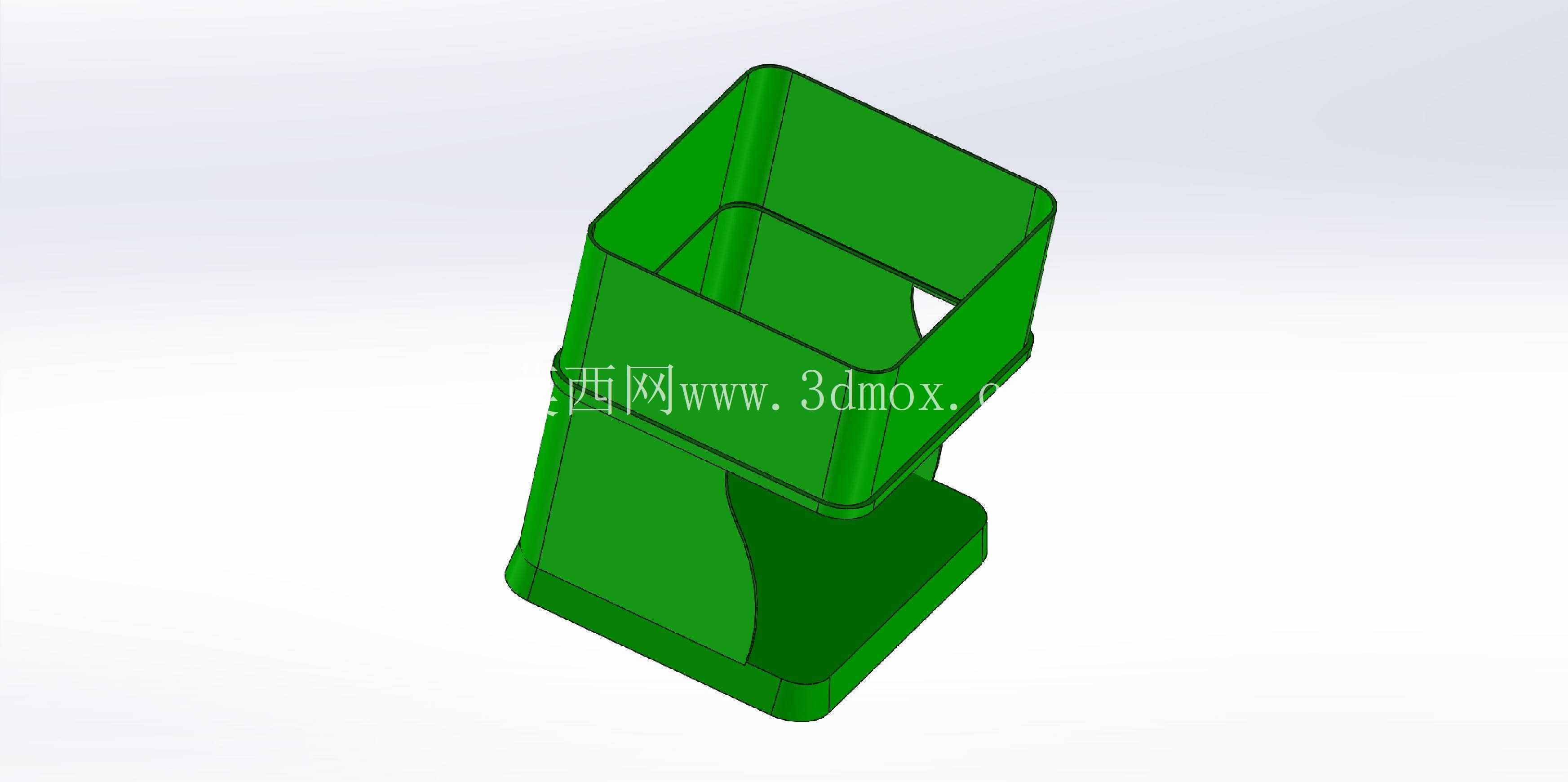

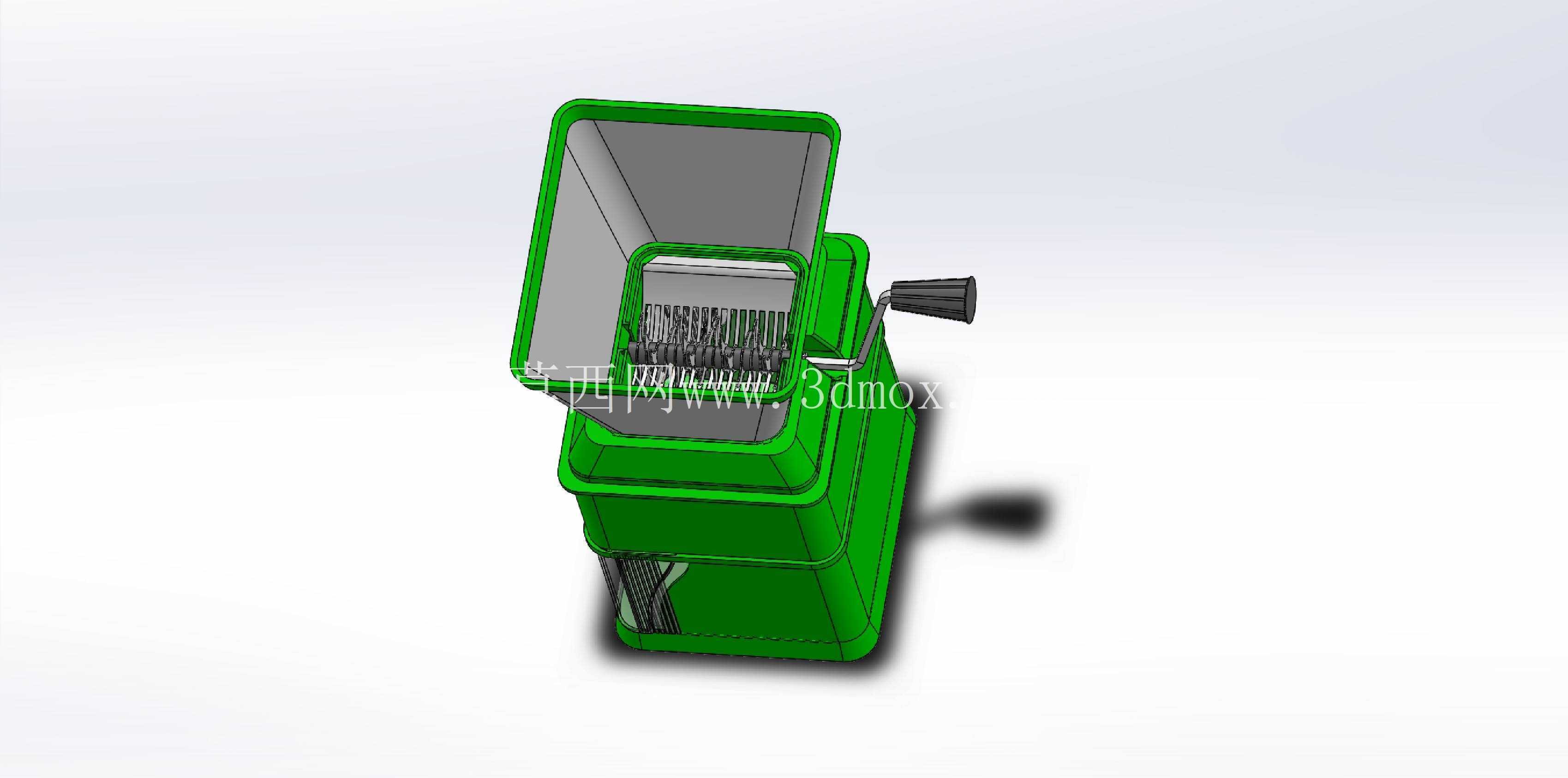

　　在小型食材处理、家庭餐厨加工、户外无电场景的食材预处理环节，手动式的果蔬破碎研磨设备始终占据着稳定的应用份额，这类设备不需要外接电源，依靠纯机械结构传递人力，就能完成果蔬类物料的切碎、研磨作业，相比电动处理设备，它的结构更简单，维护成本更低，也不存在用电安全隐患，适配家庭厨房、露营野餐、小型餐饮门店的边角料处理等多种场景。这款手摇式的果蔬研磨破碎机，整体采用立式方箱结构布局，外壳做了圆角过渡处理，避免尖锐棱角带来的使用磕碰风险，上部设置可开合的进料仓盖，投料时掀开仓盖即可将待处理的果蔬物料送入破碎腔，闭合仓盖后能防止作业过程中物料飞溅，也能避免手部意外接触内部运转的破碎部件，满足基础的使用安全要求。设备的核心破碎区域设置在腔体中部，

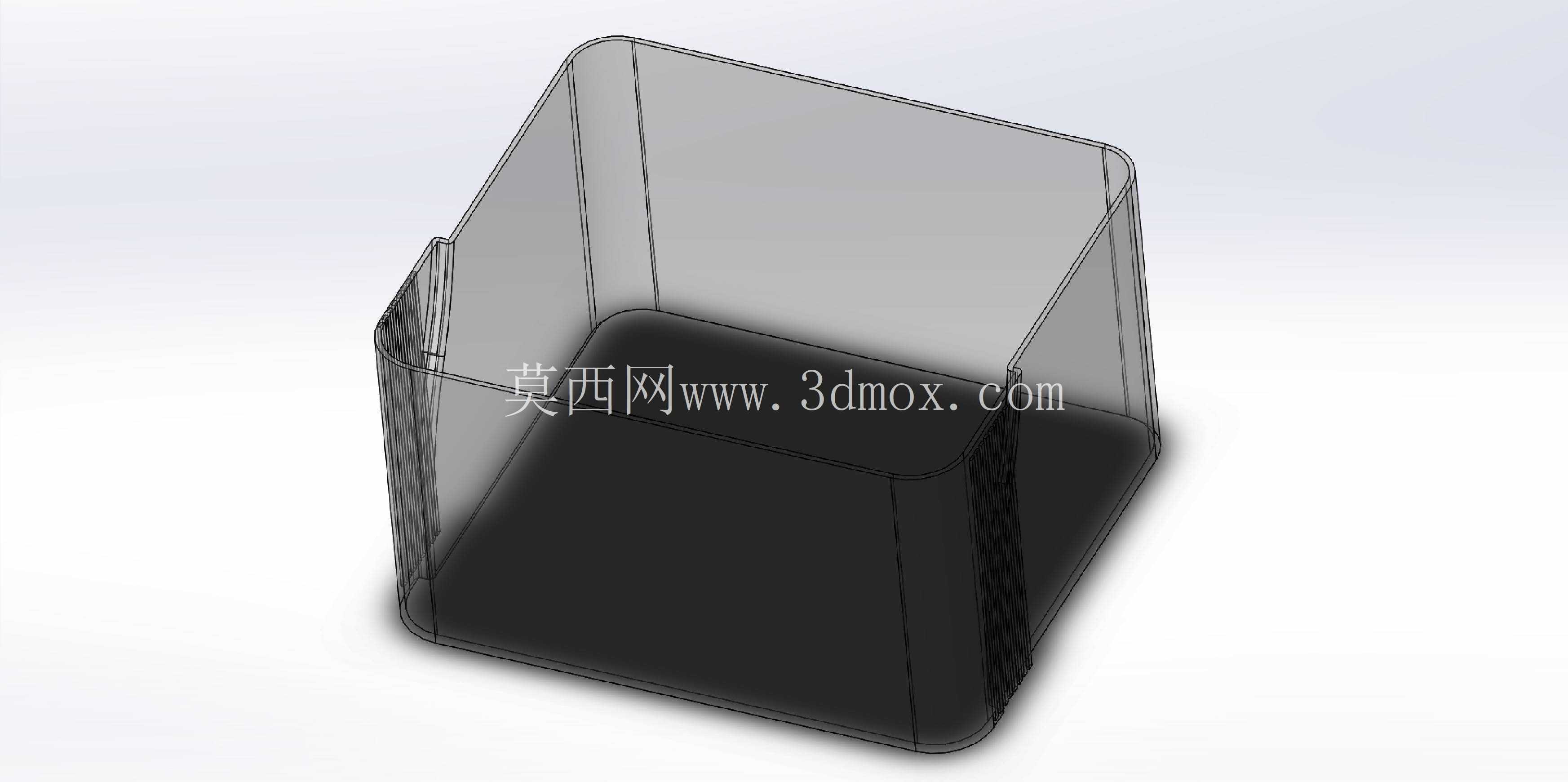

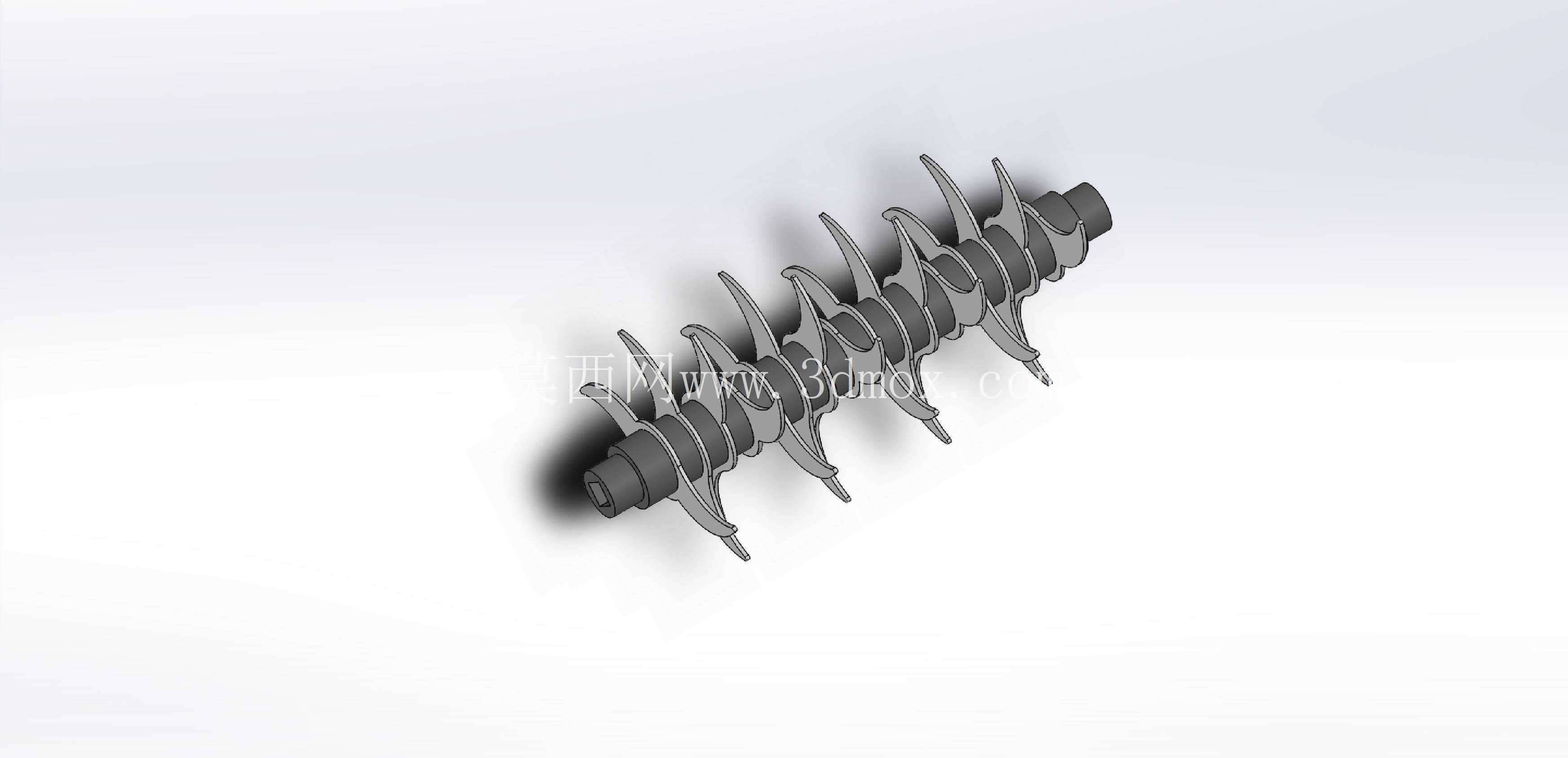

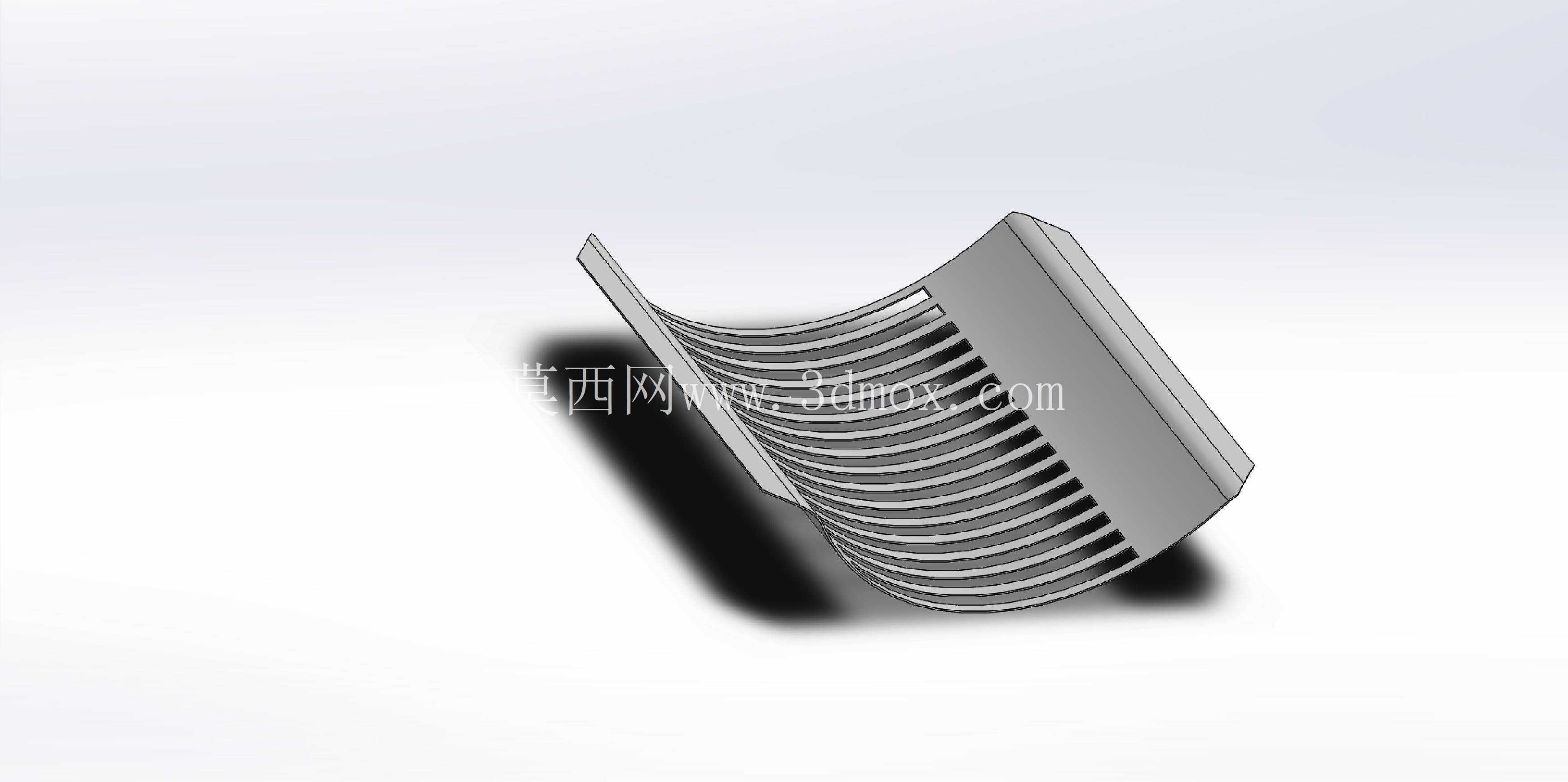

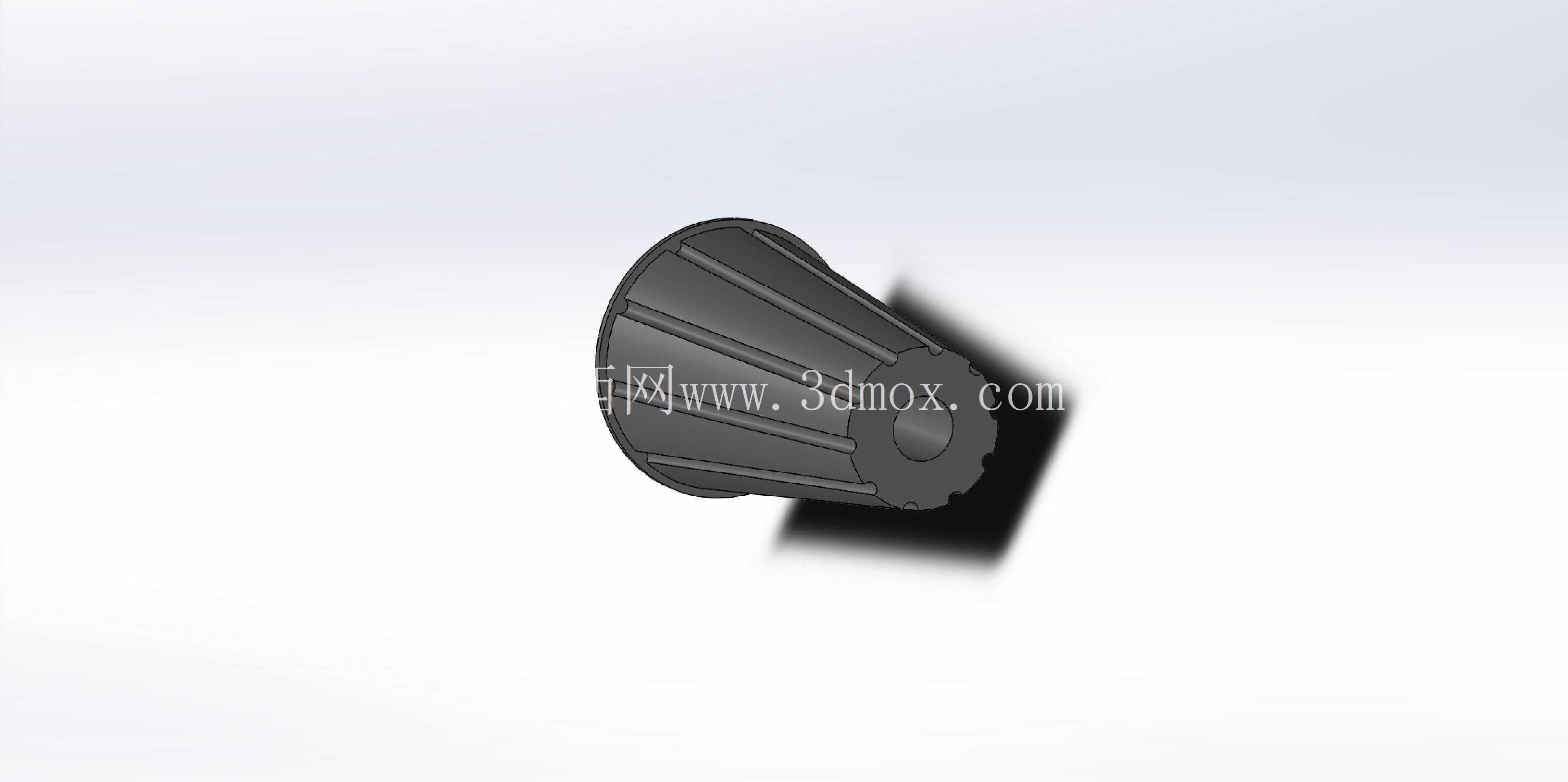

　　采用交错排布的金属破碎齿结构，当侧方的摇臂被人力驱动转动时，动力通过转轴直接传递到破碎齿辊，带动齿辊做定速回转，齿面上的凸起刃口会对进入腔体的果蔬物料进行剪切、挤压、撕扯，将大块的果蔬物料逐步破碎成细小的颗粒状，根据不同的使用需求，还可以通过调整摇臂的转动速度，控制最终出料的细碎程度，摇臂的握持部分做了防滑纹理处理，转动时施力更顺畅，不会出现脱手打滑的问题。设备下部设置成品收纳腔，经过破碎处理的物料会直接落入下方的收纳空间，不需要额外搭配接料容器，收纳腔和上部破碎腔体采用可拆分的卡扣连接结构，处理完物料后可以直接将下部腔体拆下，倒出处理好的物料，也方便对腔体内部、破碎齿辊进行冲洗清洁，不会残留物料残渣造成霉变或者异味残留。

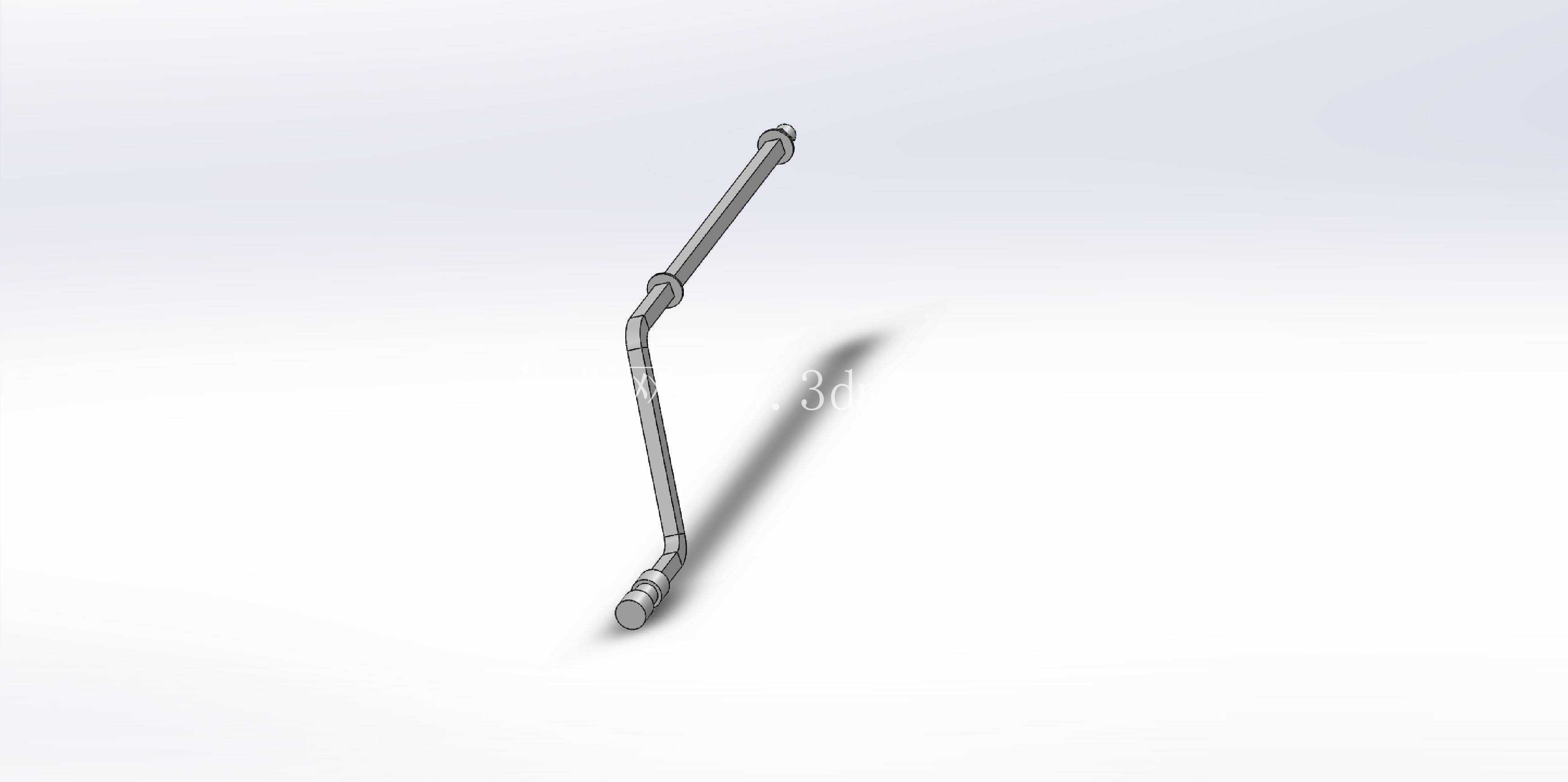

　　从设计思路上看，这款设备没有采用复杂的齿轮减速结构，而是直接将摇臂和破碎辊做同轴连接，尽可能减少传动环节的动力损耗，人力转动摇臂的力矩可以直接作用在破碎部件上，处理硬度不高的果蔬物料时，只需要很小的施力就能完成破碎作业，同时更少的传动零件也降低了设备的故障概率，日常使用几乎不需要做特殊的维护，只需要在每次使用后清洁干净即可。设备的整体外形尺寸控制在小型桌面设备的范畴，占地面积和普通的家用烧水壶接近，不需要占用太大的操作台空间，放置在厨房台面、户外折叠桌上都可以稳定使用，底部设置了防滑胶垫，转动摇臂施力的时候设备不会出现移位或者侧翻，不需要额外的固定结构就能稳定作业。和常见的电动果蔬处理设备相比，这款手动结构的设备没有电机、

　　电路控制部分，整体重量更轻，方便携带转移，户外出行时可以直接放在收纳箱中携带，不需要考虑供电问题就能完成食材的预处理作业；和传统的手动菜刀切碎方式相比，它的处理效率更高，也能避免切菜过程中出现的手部划伤风险，处理出来的物料颗粒均匀度更好，不管是制作辅食、处理餐饮食材边角料，还是制作堆肥用的原料破碎，都能满足使用需求。在结构细节上，设备的仓盖和腔体之间设置了定位卡扣，闭合仓盖后会自动锁止，作业过程中仓盖不会因为设备震动自行弹开，摇臂和腔体的连接位置设置了耐磨轴套，长期转动使用也不会出现轴孔磨损导致的摇臂晃动问题，破碎齿辊采用可拆卸的固定结构，长期使用如果出现刃口磨损，可以直接拆下齿辊进行打磨维护或者更换，不需要整体报废设备，进一步延长了设备的整体使用寿命。腔体内部的边角都做了圆弧过渡处理，没有清洁死角，冲洗的时候水流可以直接带走所有残留的物料，不会在边角位置积存残渣，日常清洁的难度很低，适合高频次的日常使用场景。
