四爪卡盘连接法兰盘结构设计

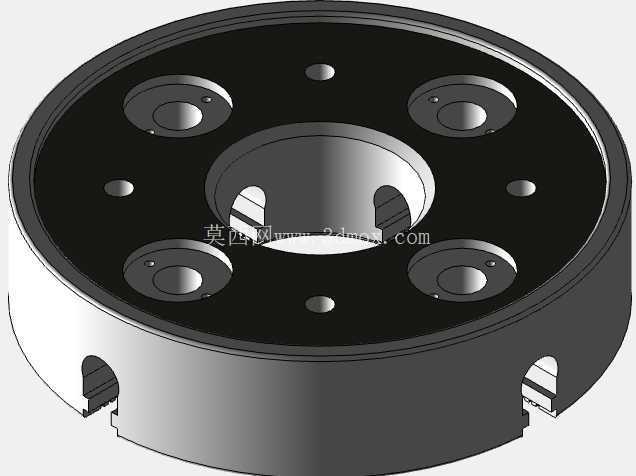

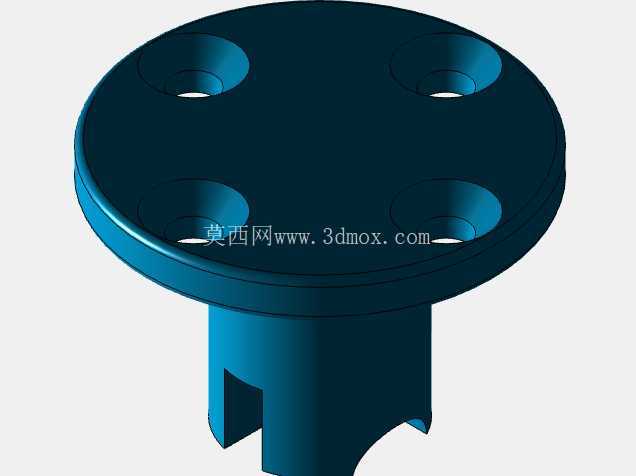

　　该盘类连接件是机床卡盘与主轴端的核心对接部件，主要应用于普通车床、数控车床以及回转类工装夹具的装配环节，承担扭矩传递、同轴度定位、装夹基准统一的核心作用。从结构设计逻辑来看，整体采用圆盘式对称布局，中心设置大直径通孔，既可以满足长棒料穿过主轴的加工需求，也能适配主轴端的定心轴颈配合要求，中心孔内壁开设的对称键槽，用于配合平键传递主轴输出的切削扭矩，避免卡盘在重切削工况下出现相对滑移。盘面沿圆周方向均匀布置四组阶梯式安装沉孔，对应四爪卡盘背面的安装螺柱位置，沉孔深度经过精确计算，保证安装螺栓拧紧后端面不突出于卡盘贴合面，避免装配后出现贴合间隙影响装夹精度；相邻安装孔之间设置的小直径定位销孔，用于装配时的周向定位，消除螺栓连接的间隙误差，保证卡盘每次拆装后的重复定位精度控制在0.02mm以内。零件外圆侧面开设的四处对称缺口，是为了适配主轴端的锁紧机构，当法兰盘套装到主轴轴颈后，锁紧卡块可嵌入该缺口内完成轴向锁紧，不需要额外设置轴向压盖即可实现可靠固定，减少了装配环节的零件数量，也降低了主轴端的轴向尺寸占用。从安装边界来看，该零件的轴向厚度经过优化，在保证足够刚性的前提下尽可能压缩尺寸，避免卡盘悬伸量过大导致主轴刚性下降，切削时出现振纹；盘面的平面度要求控制在0.01mm以内，与卡盘贴合的端面、与主轴配合的中心孔之间的垂直度公差不超过0.015mm，从加工精度层面保证卡盘装夹后的回转精度。设计过程中针对不同工况做了刚性校核，当承受最大切削扭矩时，盘面的最大变形量不超过0.008mm，完全满足粗加工、半精加工以及常规精加工的切削受力要求；四组安装孔的位置度公差严格控制，保证卡盘安装后中心与主轴回转中心的同轴度误差在允许范围内，避免加工零件出现圆度、圆柱度超差的问题。零件的所有锐边都做了倒角处理，既避免装配时划伤操作人员，也能去除加工毛刺，保证装配贴合面的紧密接触。侧面的缺口位置做了圆角过渡，减少应力集中，避免在频繁正反转、冲击切削的工况下出现裂纹失效。这类盘类连接零件的设计核心是平衡刚性、装配便利性与精度保持性，不能单纯追求轻量化而削减关键受力位置的厚度，也不能过度设计导致零件笨重、增加主轴的额外负载；在实际选型适配时，需要核对主轴端的轴颈直径、键槽尺寸、锁紧机构位置，同时匹配对应卡盘的安装孔距，才能保证装配后无干涉、运行稳定。
