长行程法兰安装式气缸三维结构设计

　　在自动化生产线的长距离往复推送工位，常规短行程气缸往往无法满足跨工位的物料移送需求，这款长行程法兰安装气缸的三维结构，正是针对这类大跨距直线驱动场景完成的参数化建模。从实际应用场景来看，这类气缸常被用在汽车焊装线的工件移位、包装机械的长距离推料、物流分拣设备的货品拨送环节，相比电动推杆，它的响应速度更快，维护成本更低，在有洁净气源的车间环境中适配性极强。

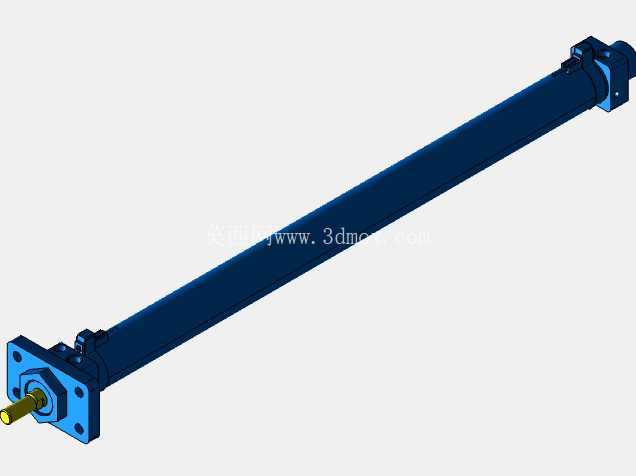

　　从结构设计思路上看，建模时优先考虑了长行程工况下的活塞杆挠度问题，缸筒部分选用了等壁厚的圆形截面结构，相比异形截面缸筒，圆形截面在同等壁厚下的抗径向变形能力更强，能够避免长杆伸出时因缸筒形变导致的卡滞问题。前端的法兰安装座采用了四螺栓孔布局，安装孔的位置度公差在建模时就做了基准约束，以法兰贴合面为第一基准，活塞杆伸出轴线为第二基准，确保安装后缸筒轴线与安装面的垂直度符合气动元件的通用安装规范，避免安装偏载导致的密封件偏磨。

　　活塞杆伸出端做了外螺纹接口设计，方便用户根据实际工位需求连接不同的推头、夹爪等执行端配件，螺纹根部设计了退刀槽结构，避免螺纹加工时的应力集中，同时在活塞杆与前端盖的配合位置，预留了防尘圈、导向环、密封圈的安装槽位，建模时各密封槽的尺寸严格按照气动密封件的标准槽型尺寸绘制，能够直接适配市面上通用的气动密封配件，不需要二次修改槽位尺寸。缸筒尾部的端盖采用了与缸筒过盈配合加卡簧限位的结构，相比螺栓连接的端盖，这种结构的径向尺寸更紧凑，同时能够保证足够的连接强度，应对长行程气缸往复动作时的气压冲击。

　　从安装边界尺寸来看，建模时明确标注了法兰安装面的轮廓尺寸、四个安装孔的中心距与孔径、活塞杆伸出的最大行程、缸筒的外径尺寸，用户在做设备布局时，可以直接提取这些尺寸做干涉检查，不需要再手动测量模型。比如在做生产线的工位布局时，只需要将气缸模型导入装配环境，以法兰安装面为配合基准，就可以直接模拟活塞杆伸出到最大行程时的末端位置，提前排查是否会和周边的工装、输送线结构产生干涉。另外，缸体侧面预留了传感器安装槽位，建模时槽位的宽度与深度按照常用的磁性开关尺寸设计，用户可以直接在槽位上加装磁性开关，用来检测活塞杆的伸出与缩回位置，不需要额外设计传感器安装支架。

　　在功能特性上，这款气缸采用双作用气路设计，前后端盖都预留了标准气口，建模时气口的螺纹尺寸按照常用的气动接头标准绘制，能够直接适配快插式气动接头，不需要额外加工转接螺纹。导向部分采用了加长型导向环设计，相比普通短导向环的气缸，加长导向环能够更好地承受活塞杆伸出时的径向载荷，尤其是在长行程工况下，当活塞杆前端承受一定偏载时，加长导向环可以分散径向力，避免活塞杆出现弯曲变形，延长气缸的整体使用寿命。另外，建模时对所有的尖角位置都做了倒角处理，既符合机械加工的工艺要求，避免加工时出现毛刺锐边，也能在装配时避免密封件被尖角划伤，保证装配后的密封性能。

　　很多工程师在选型长行程气缸时，往往只关注行程参数而忽略安装基准的约束，这款模型在建模时就把安装配合面、活塞杆轴线、气口位置这些关键基准做了明确的几何约束，导入装配体后不会出现基准错位的问题。同时，模型的各零件都做了独立的实体建模，用户如果需要做有限元分析，可以直接提取缸筒、活塞杆、法兰座这些受力零件的模型，划分网格后做强度校核，比如校核活塞杆完全伸出时在额定气压下的最大挠度，验证是否满足工位的精度要求；也可以校核法兰安装螺栓在气缸满负载动作时的剪切力，确认螺栓选型是否安全。

　　从实际使用的角度出发，这类长行程气缸在安装时需要注意，法兰安装面必须与设备安装面完全贴合，不能有间隙，否则长行程下的偏载会快速磨损导向环和密封件，导致气缸漏气。模型中法兰面的平面度在建模时就按照密封面的要求做了约束，用户在加工对应的安装面时，只需要保证同等平面度要求，就可以满足安装需求。另外，活塞杆表面的粗糙度要求在建模时也做了隐含的工艺约束，按照气动活塞杆的常规要求，表面需要做硬氧处理，粗糙度控制在Ra0.8以下，这样可以降低密封件的磨损速度，延长密封寿命。
