民用住宅智能水表概念结构设计

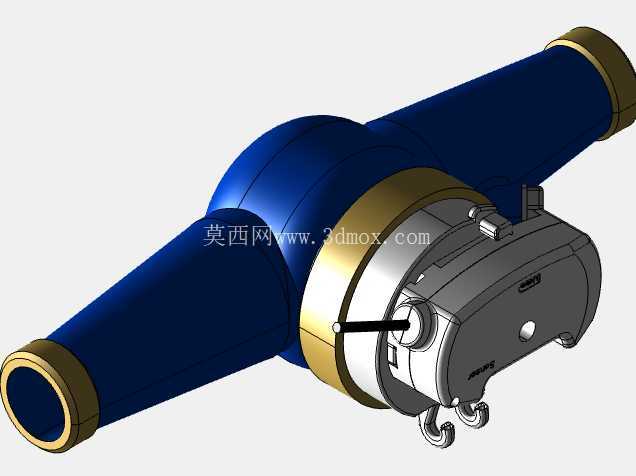

　　在城镇供水终端的计量场景中，户用水表是供水系统末端最核心的计量节点，直接对接居民入户供水管道，承担着用水量精准统计、供水流量管控的基础功能，这款概念设计的住宅用水表，正是针对现有民用计量设备的安装适配、运维痛点做的结构优化方案。从实际安装场景来看，民用住宅的水表安装空间普遍局促，不管是老旧小区的管道井夹层，还是新建住宅的嵌入式水表箱，都对设备的横向安装长度、垂直方向的凸起高度有严格限制，这款水表的主体通水管段采用等径直筒结构，两端的连接端保留标准管螺纹的安装余量，整体横向尺寸适配主流DN15、DN20入户管道的安装间距，不需要额外改动原有管道的铺设位置，替换传统机械水表时可以直接对位安装，不需要重新裁切管道或者加装转接头，能大幅降低户表改造的施工工作量。表体上部的计量传感模块做了扁平化处理，相比传统带凸起机械计数盘的水表，垂直方向的整体高度压缩了近三分之一，即使在深度较浅的嵌入式水表箱内，也能顺利关上箱门，不会出现模块顶到箱盖、无法完成封闭安装的问题。

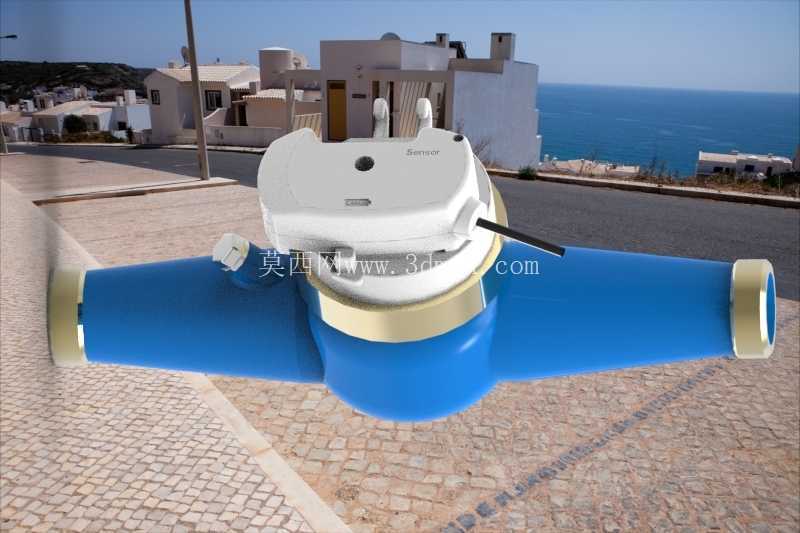

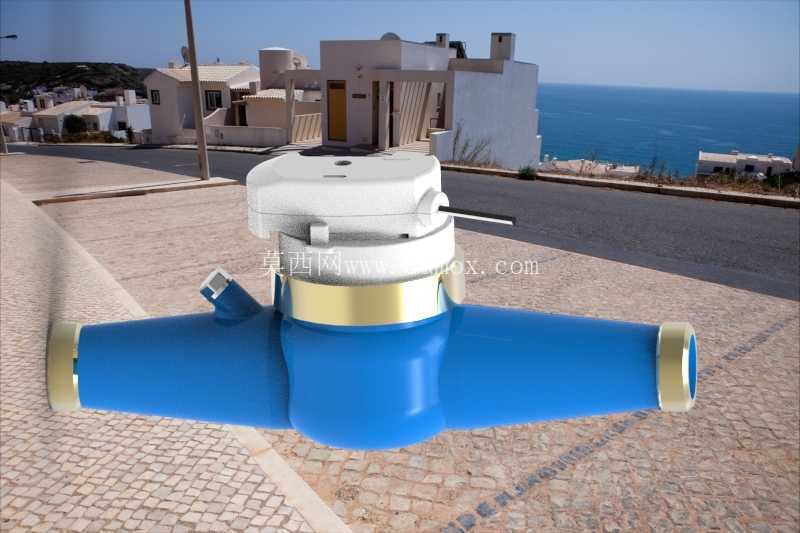

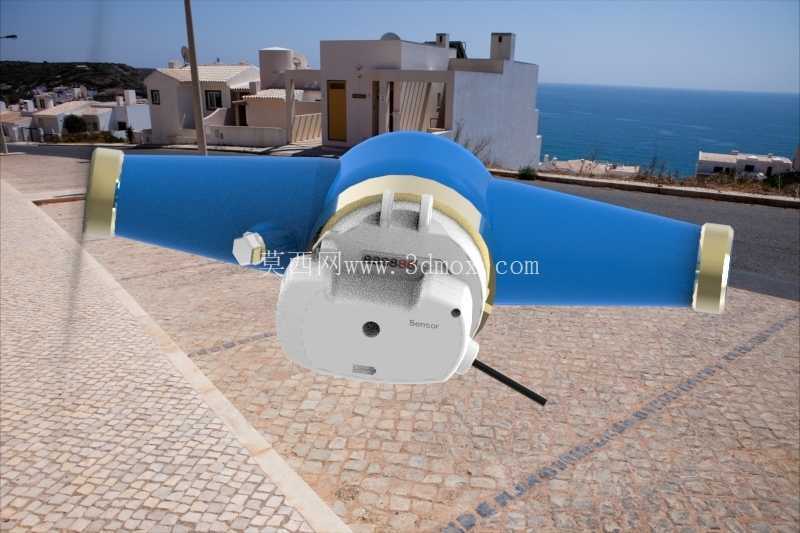

　　从功能设计的角度，这款水表摒弃了传统机械水表的齿轮计数结构，上部的白色模块集成了流量传感与数据采集单元，不需要在表体内部设置复杂的齿轮传动结构，通水管段内部的流道做了平滑过渡处理，没有传统机械表叶轮腔的突兀结构，水流经过表体时的压损更小，不会因为加装水表造成入户供水压力明显下降，高层住宅高楼层用户安装后也不会出现水压不足、出水流量偏小的问题。传感模块与下部蓝色通水体的连接采用嵌套式密封结构，金属压圈将传感模块牢牢压在通水体的上端密封面上，密封面处预留了标准密封圈的安装槽，长期在带压水环境下工作也不会出现渗水、漏水的问题，模块侧面预留的走线槽可以方便引出数据传输线，适配后续的远传抄表改造需求，不需要额外在表体上打孔走线，避免了后期改造破坏表体密封性能的隐患。

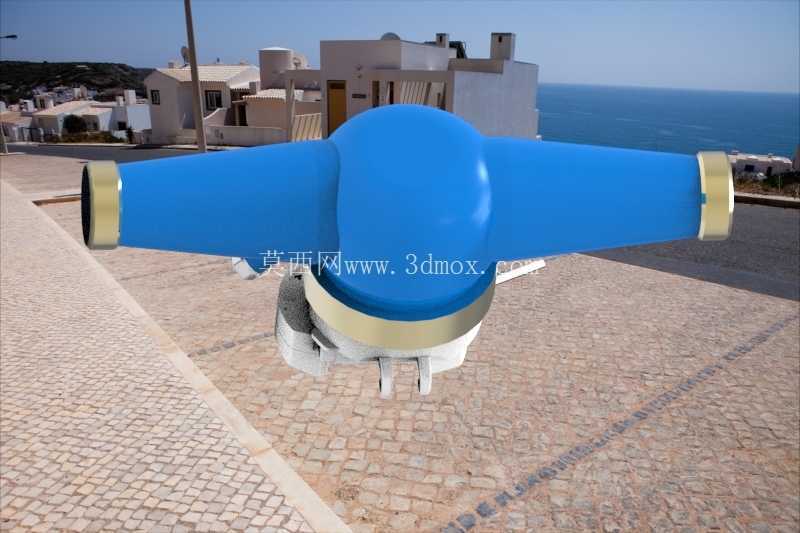

　　在材质选择的设计考量上，下部通水体采用工程塑料一体成型结构，相比传统的铸铁表体，不会出现长期使用后内壁锈蚀、污染水质的问题，也不会因为管道内的杂质冲刷造成内壁磨损、计量精度下降，两端的金属连接嵌件在注塑时直接与塑料本体结合为一体，连接管道时的抗扭强度足够，不会因为安装时拧动管接头造成塑料本体开裂。日常运维过程中，这款水表的传感模块不需要定期开盖读取数值，运维人员在表箱外就可以通过外接设备读取计量数据，避免了传统水表需要开盖、玻璃蒙子容易被碰碎造成漏水的问题。从流道设计的细节来看，通水体内部的计量段做了稳流处理，水流进入表体后先经过一段平直段稳流，再经过计量传感区域，即使入户管道存在弯头、阀门造成的水流紊流，也不会影响计量的准确性，不会出现小流量下计量不准、不用水时水表空转的常见问题。安装时只需要保证表体上的流向标识与管道水流方向一致，前后不需要预留过长的直管段，进一步降低了对安装空间的要求，不管是水平安装还是垂直管道上的竖向安装，都能保证计量精度处于合格区间，适配不同户型的管道走向布局。
