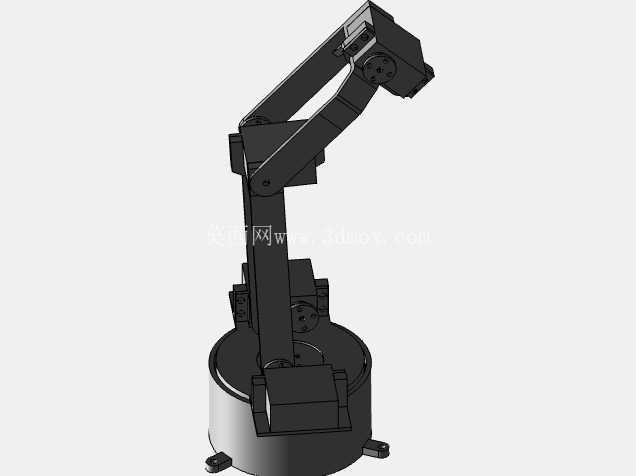

这款四自由度机械臂的结构设计,核心围绕桌面级小型作业场景的适配需求展开,从关节传动到末端安装接口都做了针对性的结构优化,整体采用多段连杆串联的关节布局,底座作为整个设备的承载基础,做了加厚的圆柱式结构设计,底部预留了标准的安装孔位,可直接固定在桌面工作台、小型流水线侧边或者移动作业小车上,安装时只需要匹配对应孔位的紧固件即可完成固定,不需要额外加工复杂的转接底座,能大幅降低现场部署的加工成本。
从实际应用场景来看,这类小型机械臂可覆盖桌面级轻载作业的多数需求,比如小型零件的工位间转运、电子元器件的分拣摆盘、教学实验平台的动作演示、3D打印成品的取件下料,甚至可以搭配不同的末端执行器完成点胶、简单焊接辅助、工件表面标记等轻载作业,因为整体结构采用3D打印工艺可制作的壁厚设计,普通FDM打印机就能完成所有结构件的制作,非常适合个人开发者、教学实验室、小型创业团队快速搭建验证平台,不需要开模或者采购昂贵的工业铝型材加工件,能把整机的制作成本控制在极低的范围。
关节配置上,这款机械臂匹配MG996R伺服舵机的安装尺寸,每个关节的舵机安装槽都做了定位止口设计,安装舵机时不需要反复调整对位,直接卡入止口后用紧固件固定即可,能保证舵机输出轴和关节转动轴线的同轴度,避免因为安装偏差导致的传动卡顿、舵机负载异常增大的问题。四个自由度分别覆盖底座水平回转、大臂俯仰、小臂俯仰、末端法兰回转的动作范围,作业半径覆盖底座周边300毫米左右的环形区域,完全满足桌面级作业的覆盖范围需求,每个关节的转动限位都在结构上做了硬限位凸台,避免舵机超程转动导致的结构损坏或者线路拉扯,不需要额外在程序里设置复杂的软限位,降低了控制端的开发难度。
末端执行器的安装接口做了通用化设计,标准的连杆末端法兰预留了多组安装孔位,除了配套的夹持器之外,也可以安装小型吸盘、画笔、点胶头、微型焊枪等不同的作业工具,更换末端工具时只需要拆卸法兰上的紧固件即可完成切换,不需要拆解臂体本身的结构,能快速适配不同的作业任务需求。结构设计时特意省略了轴承和紧固件的建模,留给使用者根据实际的装配公差、负载需求自行选配对应规格的标准件,因为不同使用场景下的负载要求差异较大,轻载场景下可以用铜套代替轴承降低成本,重载验证场景下可以选配高精度深沟球轴承提升关节转动的平顺性,紧固件也可以根据实际的装配需求选择不同长度的内六角螺丝,这种留白的设计思路反而给了二次开发者更大的调整空间,不需要在原有模型上删除多余的标准件特征再做修改。
从安装边界来看,整个机械臂收拢状态下的投影尺寸不超过直径150毫米的圆形区域,完全不会占用过多的桌面空间,展开作业时的最大高度不超过400毫米,对作业空间的净高要求很低,哪怕是放在层高较低的桌面置物架下层也能正常完成作业动作。臂体的连杆部分采用了镂空加加强筋的结构设计,在保证3D打印件结构强度的前提下尽可能降低臂体自重,减少舵机的空载负载,提升舵机的有效负载能力,同时也能减少3D打印时的材料消耗,缩短打印时长。每个连杆的走线槽都做了隐藏式设计,舵机的连接线可以从连杆内部的空腔穿过,不会外露在臂体外侧,既避免了臂体转动时拉扯线路,也让整体外观更加整洁,不会因为线路外露干扰作业动作。
在结构验证阶段,这类3D打印的机械臂可以快速完成迭代修改,如果某个关节的强度不足或者转动范围不符合需求,只需要修改对应连杆的三维模型重新打印即可,不需要更换整个臂体的结构,非常适合前期的原理验证和功能测试,等结构完全定型之后,也可以根据负载需求把受力较大的零件换成铝合金机加工件,进一步提升整机的负载能力和结构刚性,不需要对整体的传动布局做大幅度修改。底座内部预留了足够的空腔,可以容纳舵机驱动板、控制电路板甚至小型的降压模块,不需要额外外置控制盒,进一步减少了整个设备的占用空间,让整机的集成度更高。
