二十自由度双足人形仿生机器人结构

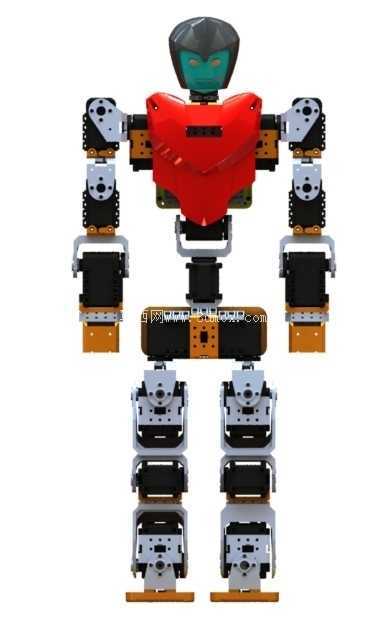

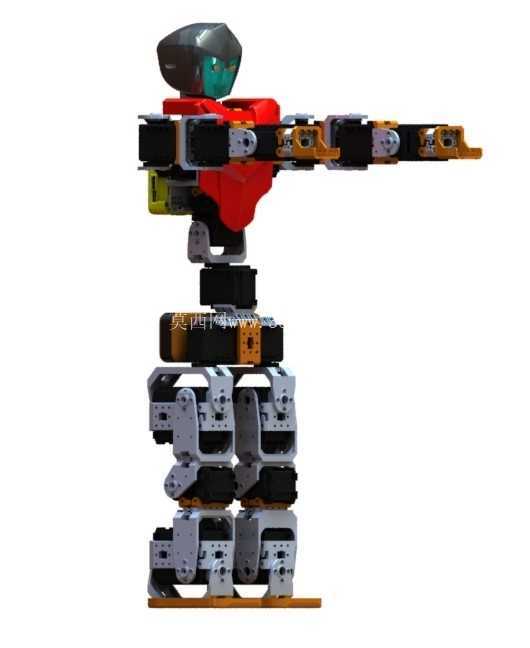

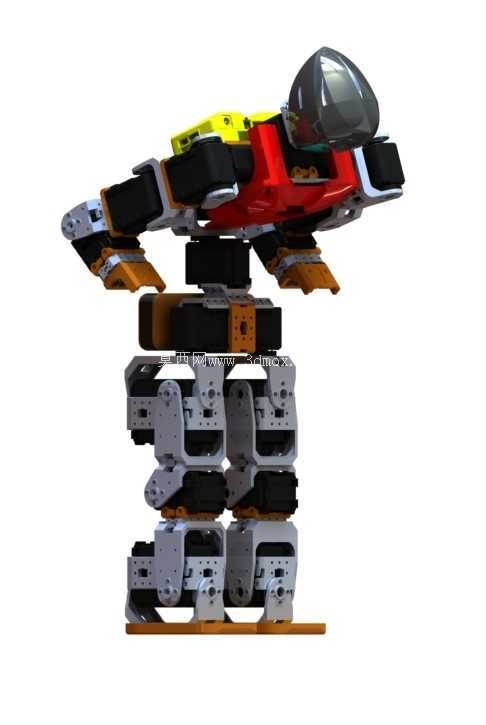

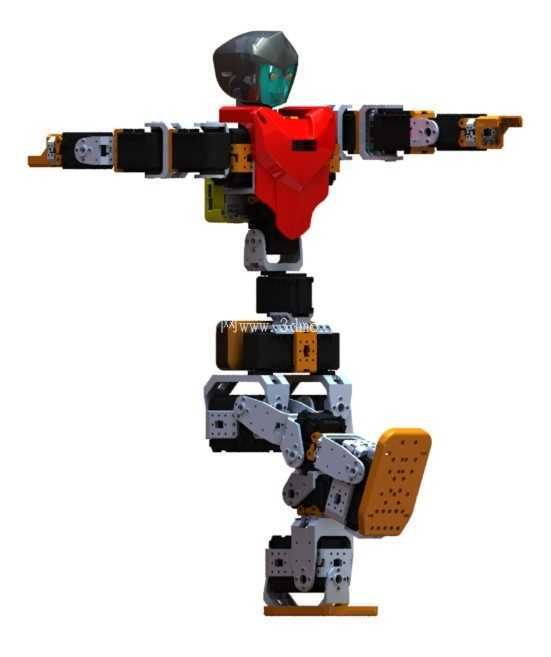

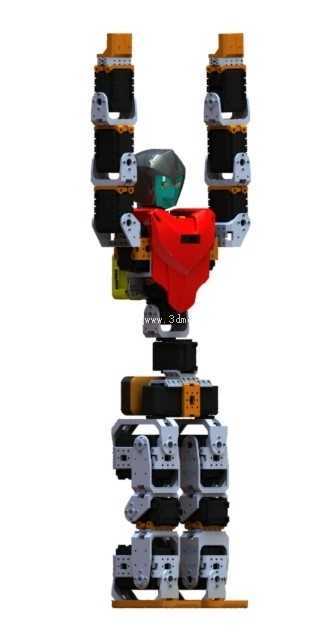

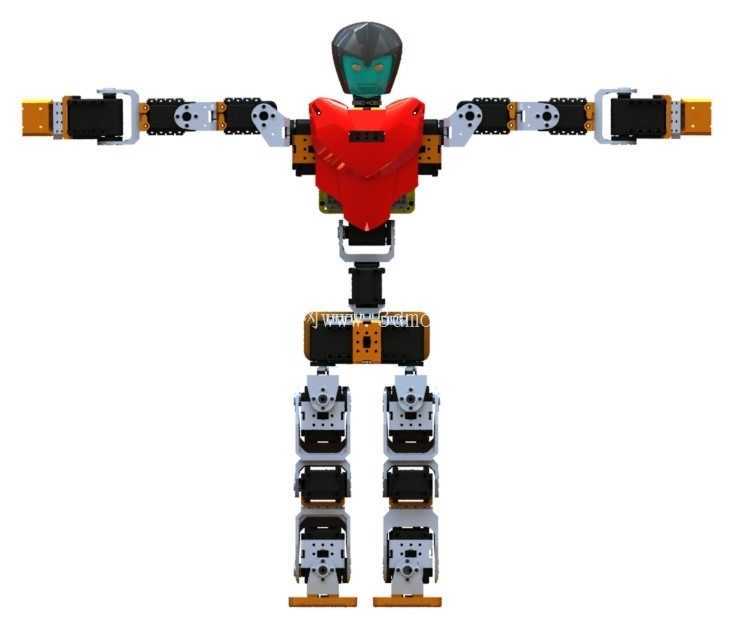

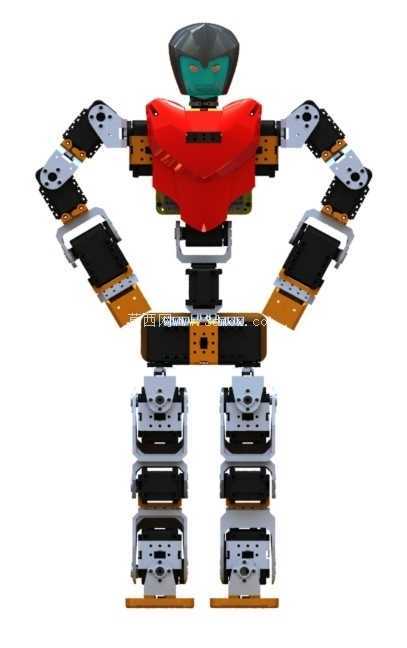

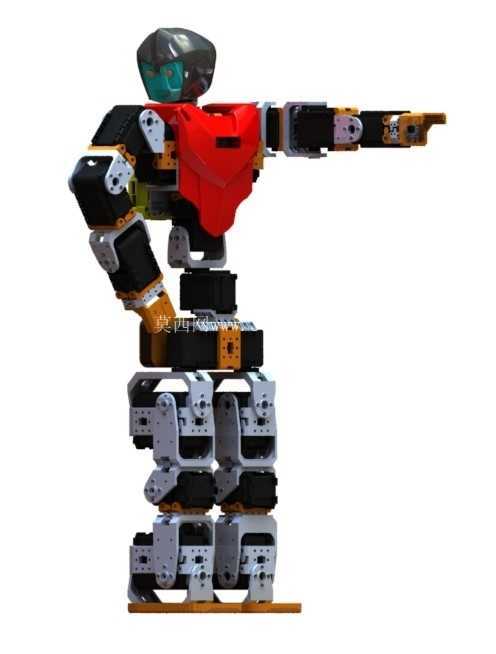

　　这款采用二十个伺服执行单元搭建的双足人形仿生结构，在教育实训、机器人竞赛、仿生运动算法验证场景中有着极高的适配性，区别于工业场景下重载型机械臂的刚性设计，该结构整体围绕轻量化、高动作自由度、运动姿态仿生的核心目标完成搭建，可覆盖从基础步态调试到复杂肢体动作演示的全流程验证需求。从结构分层逻辑来看，整体采用躯干核心承载、四肢模块化拆分的设计思路，躯干部分作为所有舵机控制线的走线中枢与上肢、下肢的连接基座，采用层叠式板材拼接结构，预留了所有舵机的安装定位孔与走线槽位，避免运动过程中线路与关节结构发生干涉，同时躯干上部的头部模块采用独立安装位设计，可根据后续功能拓展需求加装视觉传感器、姿态检测模块，无需对原有躯干结构进行大规模改动。上肢部分分为肩、肘、腕三个关节层级，单侧上肢配置三个伺服单元，分别实现肩部的前后摆、侧摆，肘部的屈伸动作，腕部的小角度旋转调整，关节连接片采用镂空式板材设计，在保证结构刚性满足舵机输出扭矩承载要求的前提下，尽可能降低上肢末端的自重，减少舵机的持续负载，提升上肢动作的响应速度与动作精度，上肢的活动边界经过运动干涉校核，双臂可完成侧平举、前伸、肘部弯曲至躯干侧方等动作，不会出现相邻结构件的碰撞卡滞。下肢部分作为整个人形结构的行走承载核心，单侧下肢配置五个伺服单元，分别对应髋部的前后摆、侧摆，膝部屈伸，踝部的前后俯仰、侧倾调整，相比常规简化版双足机器人的下肢自由度配置，增加的踝部双自由度设计可大幅提升行走过程中的足底接地适应性，在不平整的演示台面上也能通过踝部角度调整维持整机重心稳定，降低行走调试过程中的倾倒概率。下肢的结构连接件采用加厚板材设计，髋部、膝部的连接位置做了应力分散处理，避免长期往复运动过程中连接孔位出现磨损扩孔的问题，足底采用平整式安装面设计，可根据需求加装防滑脚垫或者压力检测传感器，为步态算法调试提供足底受力反馈数据。从安装边界来看，整机所有关节的舵机均采用统一规格的标准安装孔位，连接件之间采用螺丝螺母锁紧的固定方式，无需额外定制非标紧固件，后期维护更换舵机或者结构件时可直接快速拆装，所有关节的运动行程都做了机械限位设计，避免舵机超行程转动导致的结构件碰撞或者舵机齿轮扫齿损坏，走线全部采用内藏式布局，从关节连接件的预留槽位内部穿过，外部无裸露线束，既提升了整体外观的整洁度，也避免运动过程中线束被关节夹损。在实际应用过程中，该结构可直接配套开源舵机控制板使用，完成基础的动作组编辑存储，实现舞蹈动作演示、基础行走、上下台阶模拟等功能，也可接入主控板搭配姿态传感器实现闭环的自平衡行走调试，适合机器人相关专业的学生做课程设计、竞赛样机搭建使用，也可作为仿生机器人运动算法验证的基础硬件平台，相比一体化压铸成型的人形机器人外壳结构，这种分层板材拼接的结构更方便使用者观察内部关节的运动逻辑，也便于根据自身的调试需求对局部结构进行修改调整，比如更换更长的下肢连接件调整步幅，或者在上肢末端加装夹持模块实现简单的物品抓取功能，结构本身的拓展冗余度足够覆盖多数入门级人形机器人的开发需求。在结构设计的校核阶段，所有关节的受力点都经过了重心配平计算，整机直立状态下重心落在双足支撑面的中心区域，静态站立时无需舵机持续输出大扭矩即可维持姿态，降低静态待机状态下的舵机负载与功耗，关节连接片的镂空位置也经过了应力仿真验证，不会在正常运动负载下出现结构变形或者断裂的问题，相邻关节的运动间隙预留了0.2mm的装配余量，既不会因为间隙过大导致动作虚位，也不会因为间隙过小出现运动卡滞。
