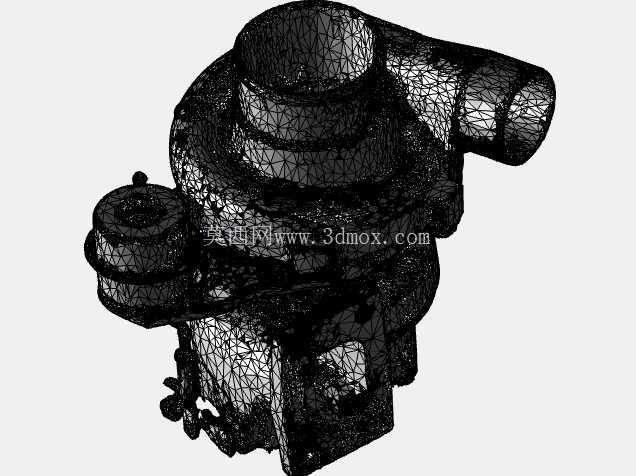

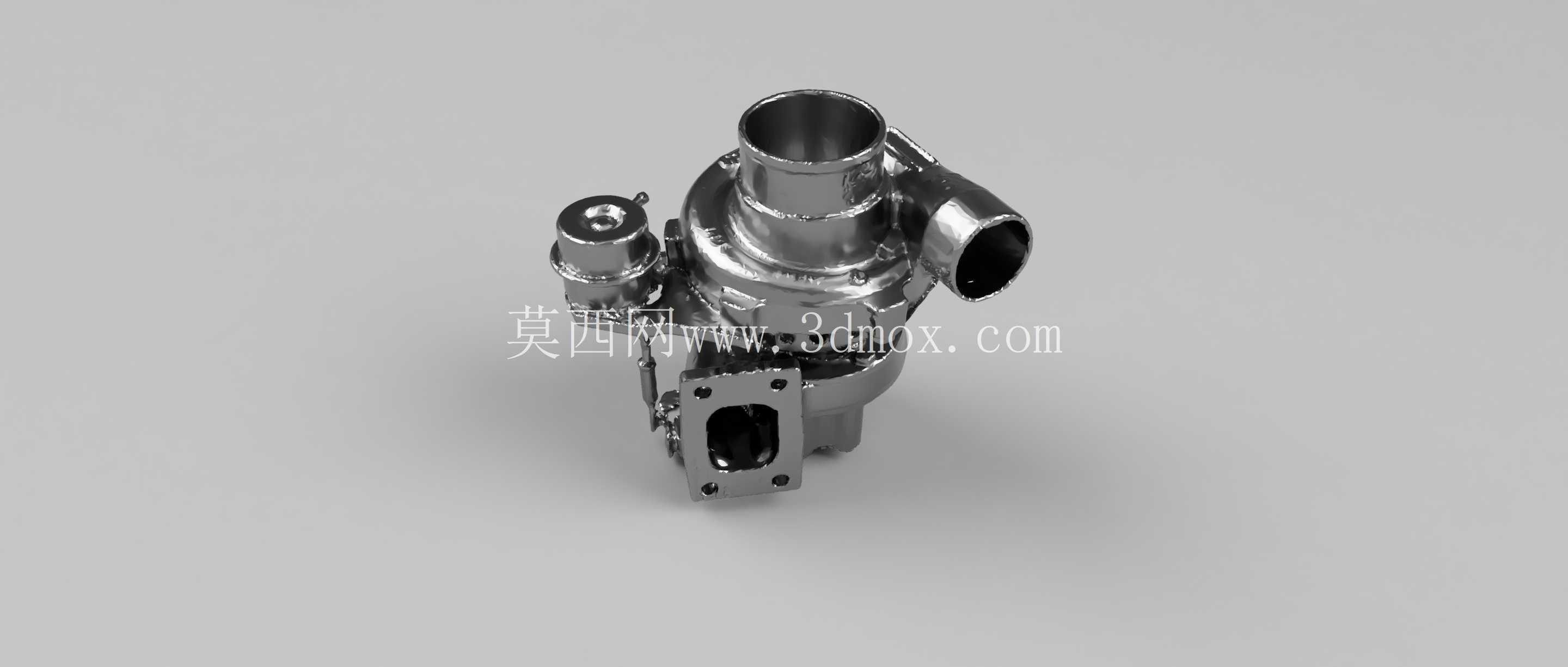

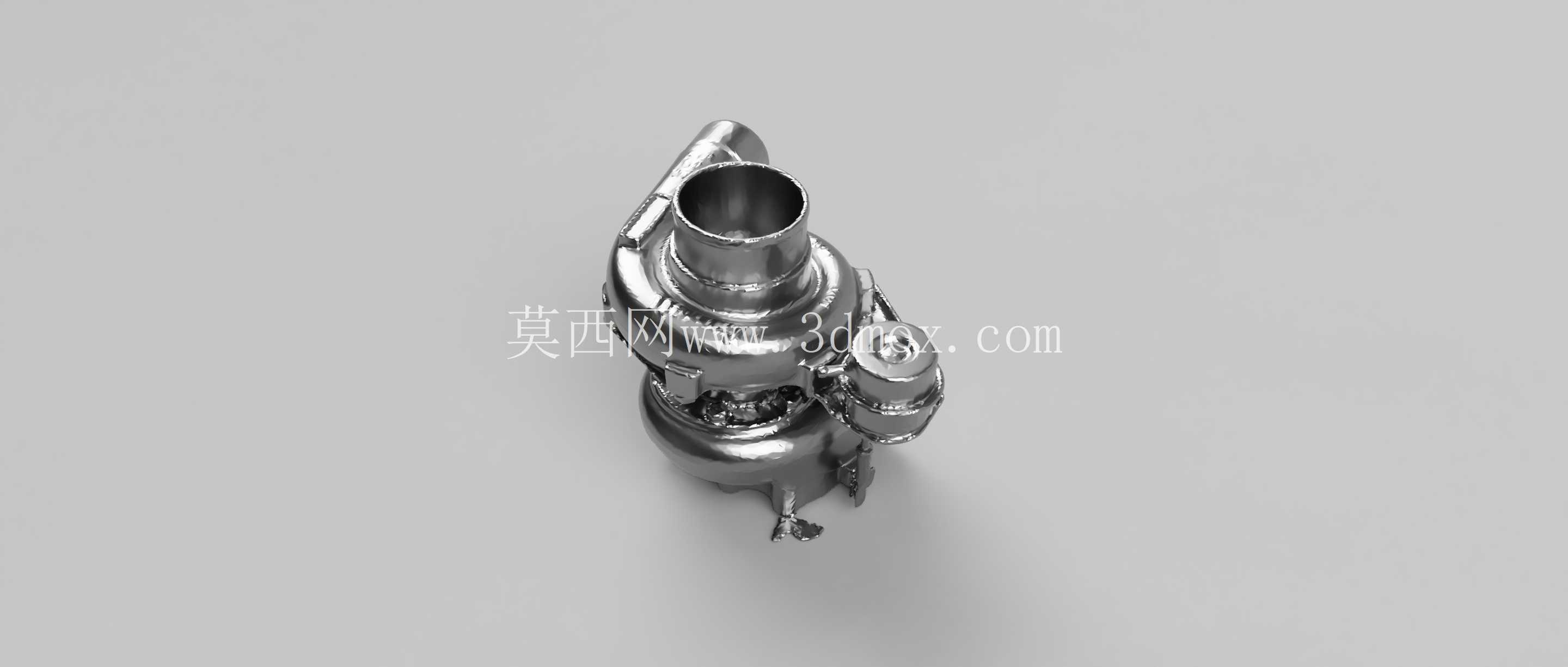

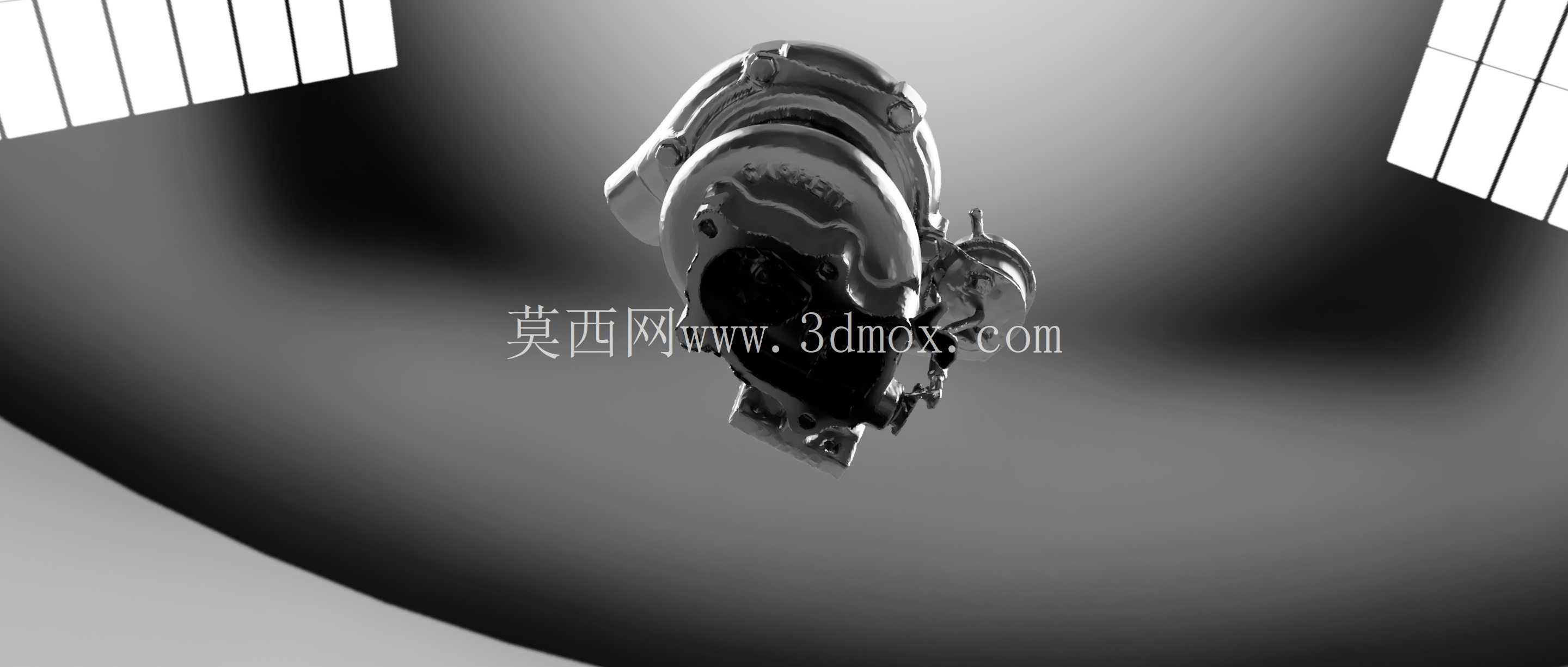

这款涡轮增压器的三维结构还原,核心面向汽车动力改装、原厂动力总成匹配的结构设计场景,在小排量燃油车动力升级、竞技车型动力调校领域应用广泛,核心作用是通过发动机排出的废气驱动涡轮叶轮,带动同轴的压气机叶轮压缩进入气缸的空气,提升进气充量,在不增加发动机排量的前提下提升动力输出上限,同时优化燃油燃烧效率,降低部分工况下的油耗表现。从结构特性来看,该款增压器采用浮动轴承设计,压气机侧与涡轮侧的壳体流道经过针对性优化,压气机壳的进气口朝向经过调整,适配特定车型的排气歧管安装位置,避免与机舱内周边的冷却管路、线束、防火墙结构产生干涉。建模过程依托实物高精度扫描完成,完整保留了壳体表面的加强筋布局、安装凸台的位置精度、螺栓孔的分布尺寸,压气机出口的管径、涡轮侧的法兰连接面尺寸完全匹配实物参数,能够直接用于机舱布置的干涉检查、安装支架的结构设计工作。在实际安装边界上,该增压器的充气口朝下设置,安装时需要与排气歧管的支架定位对齐,涡轮入口法兰与排气歧管出口法兰的贴合面平面度公差控制在0.1mm以内,避免高温废气泄漏;压气机出口需要匹配对应管径的进气硅胶管,连接中冷器进气端,安装时需要预留至少15mm的周边间隙,避免车辆运行过程中因发动机抖动产生管路摩擦破损。润滑油路的进出油口位置在模型上完整还原,进油口需要对接发动机主油道的供油管路,回油口需要以大于15度的倾角对接油底壳回油管路,保证增压器浮动轴承的润滑油回流顺畅,避免长时间高转速运行下出现油封漏油、轴承烧结的故障。从设计思路层面,该扫描模型没有做理想化的结构简化,完整保留了实物表面的铸造纹理、安装凸台的倒角细节、卡箍安装位的卡槽结构,区别于参数化建模的理想化模型,能够为改装场景下的管路走位、隔热罩设计、旁通阀执行机构的安装位置校核提供精准的尺寸参考。在竞技车型改装场景中,该款增压器的压气机叶轮流量特性适配1.8L-2.5L排量的发动机,在0.8-1.5bar的增压压力区间能够保持稳定的压气效率,不会出现明显的喘振现象,模型中完整呈现的旁通阀安装位,能够帮助设计人员匹配对应的增压压力控制执行器,设定合理的增压开启压力,避免增压值过高导致发动机爆震、活塞熔顶等故障。针对日常民用车型的动力升级场景,该模型可以用于验证增压器与原车发动机机脚、冷却系统、发电机等周边部件的间隙,提前设计适配的转接法兰、安装支架,减少实车试装过程中的切割、打磨工作量,提升改装作业的效率。模型的壳体壁厚、散热筋的分布也完全还原实物设计,能够用于增压器表面温度场的仿真分析,辅助设计配套的隔热罩结构,避免高温的涡轮壳体烘烤周边的塑料管路、线束,提升车辆运行的安全性。
- 上一篇:带安装孔位齿形机械传动练习构件
- 下一篇:对称回转式机械连接轮结构练习草图
- 全部评论(0)
- 模板大小: 108.64 MB
- 售价:5金币
- 下载次数: 18
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通用机械零部件
