带安装孔位齿形机械传动练习构件

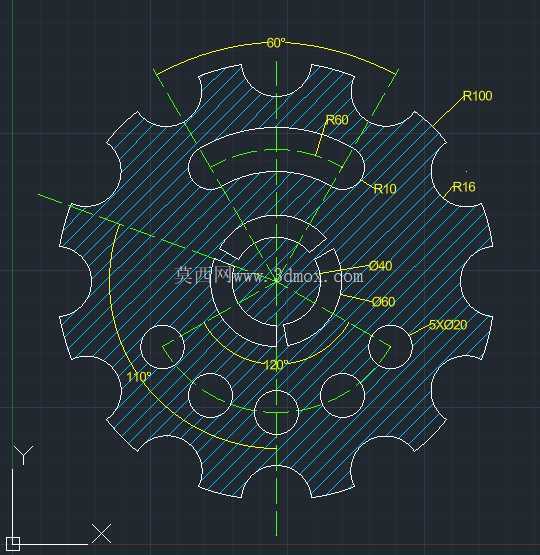

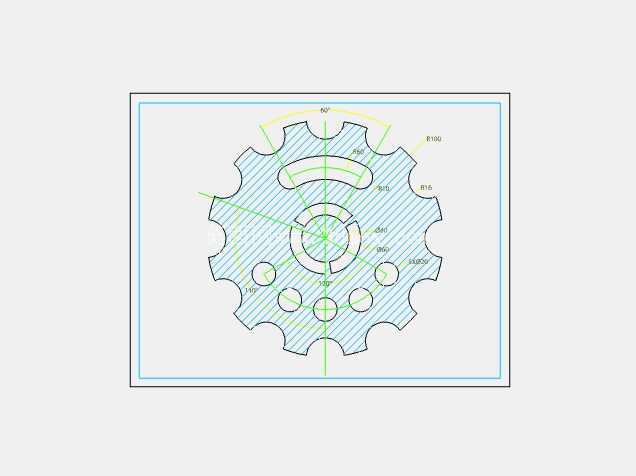

　　这类带均布齿廓的盘类构件，常见于间歇传动、定位分度的工装夹具与小型传动机构中，比如轻工包装线的工位转位、小型自动化设备的角度定位单元，依靠齿形的啮合间隙控制分度精度，盘面均布的小孔用于安装拨销、固定定位块，中心孔则适配传动轴的装配公差。从结构设计逻辑来看，外轮廓齿形采用多段圆弧拟合，齿顶圆弧R100保证啮合时的顺滑接触，避免尖角应力集中，齿根处R16的过渡圆弧能有效降低交变载荷下的疲劳开裂风险，相邻齿间的60°夹角对应六工位分度的角度需求，110°与120°的角度标注则是区分齿形定位段与空行程段的边界，确保传动过程中不会出现卡滞或过定位问题。盘面的环形槽结构用于嵌装密封胶条或者储油润滑脂，在低速轻载的传动场景下，能减少齿面的干摩擦损耗，延长构件的使用寿命，中心区域的阶梯孔设计，分别适配不同直径的传动轴，其中Ø40的孔为主要装配基准，Ø60的台阶面用于轴向定位，装配时靠轴肩顶住台阶面，再通过端盖锁紧即可完成轴向固定，不需要额外加工键槽的场景下，也能依靠紧定螺钉穿过盘面的小孔顶紧轴面实现周向固定。五个Ø20的均布孔位，既可以作为安装拨杆的固定孔，也能作为减重孔降低盘体的转动惯量，在频繁启停的分度工况下，更小的转动惯量能减少驱动电机的负载冲击，提升传动响应速度。尺寸标注的逻辑完全遵循机械加工的工艺顺序，先标注中心基准的孔位尺寸，再向外标注环形槽、安装孔的位置尺寸，最后标注外轮廓齿形的圆弧半径与角度参数，加工时可先车削完成内外圆与端面，再通过铣床或者线切割加工外齿形，最后钻铰各安装孔，所有形位公差可依托中心孔作为统一基准，保证齿形与安装孔的同轴度要求。实际选型应用时，需要注意安装边界的尺寸限制，该构件最大外圆半径为100mm，整体盘体厚度可根据实际传动扭矩调整，装配时需保证齿形啮合侧隙在0.1-0.3mm之间，侧隙过小会导致传动卡滞、齿面磨损加剧，侧隙过大则会出现分度误差超差、反向间隙过大的问题，盘面的环形槽深度一般设计为3-5mm，过深会降低盘体的结构强度，过浅则无法储存足够的润滑脂。在练习建模过程中，这类构件能帮助设计者熟练掌握圆弧约束、阵列特征、基准标注的相关技巧，理解齿形传动的结构设计逻辑，从加工工艺的角度反推结构设计的合理性，避免出现无法加工或者装配干涉的问题，比如外齿形的过渡圆弧如果小于加工刀具的半径，就需要调整圆弧参数或者更换更小直径的刀具，均布孔的位置如果距离齿根过近，会导致局部壁厚不足，受载时容易出现开裂问题，这些细节都需要在设计阶段提前考量。
