SR20DET发动机顶部安装歧管结构设计

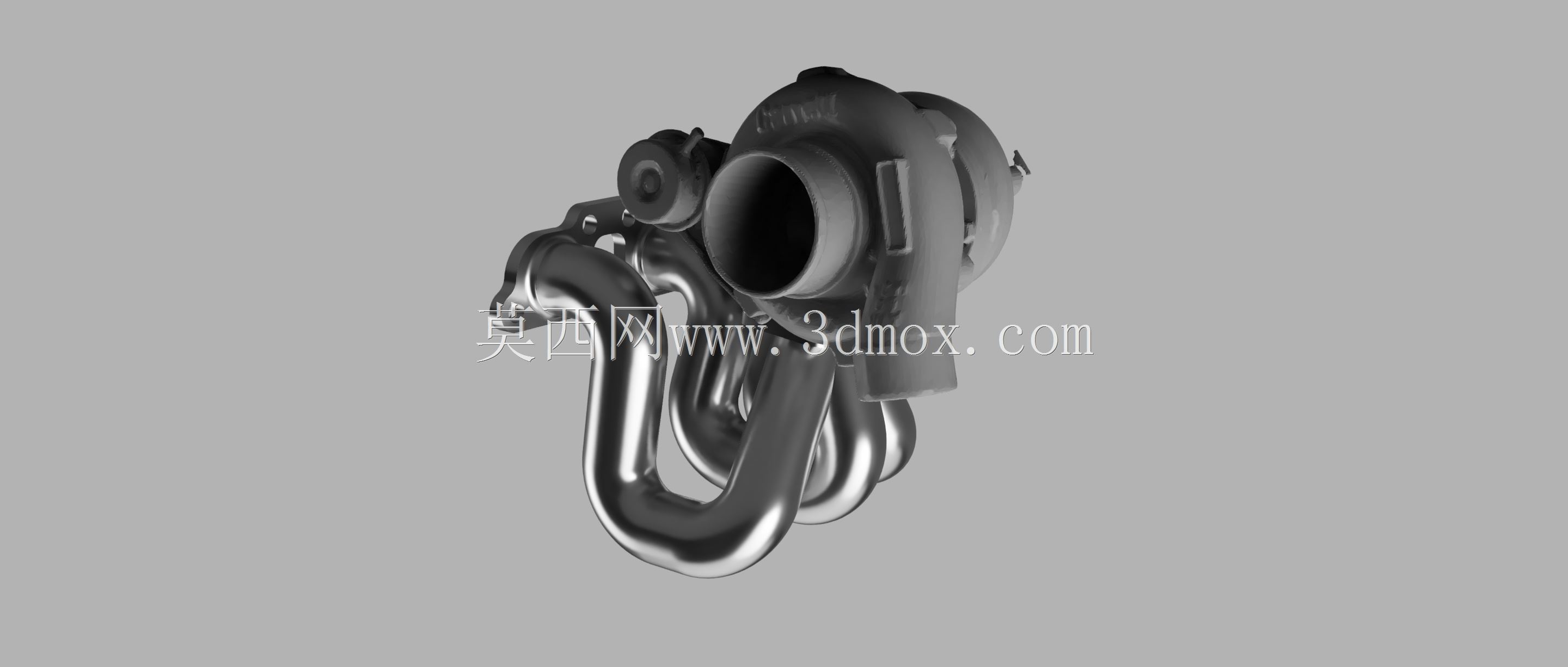

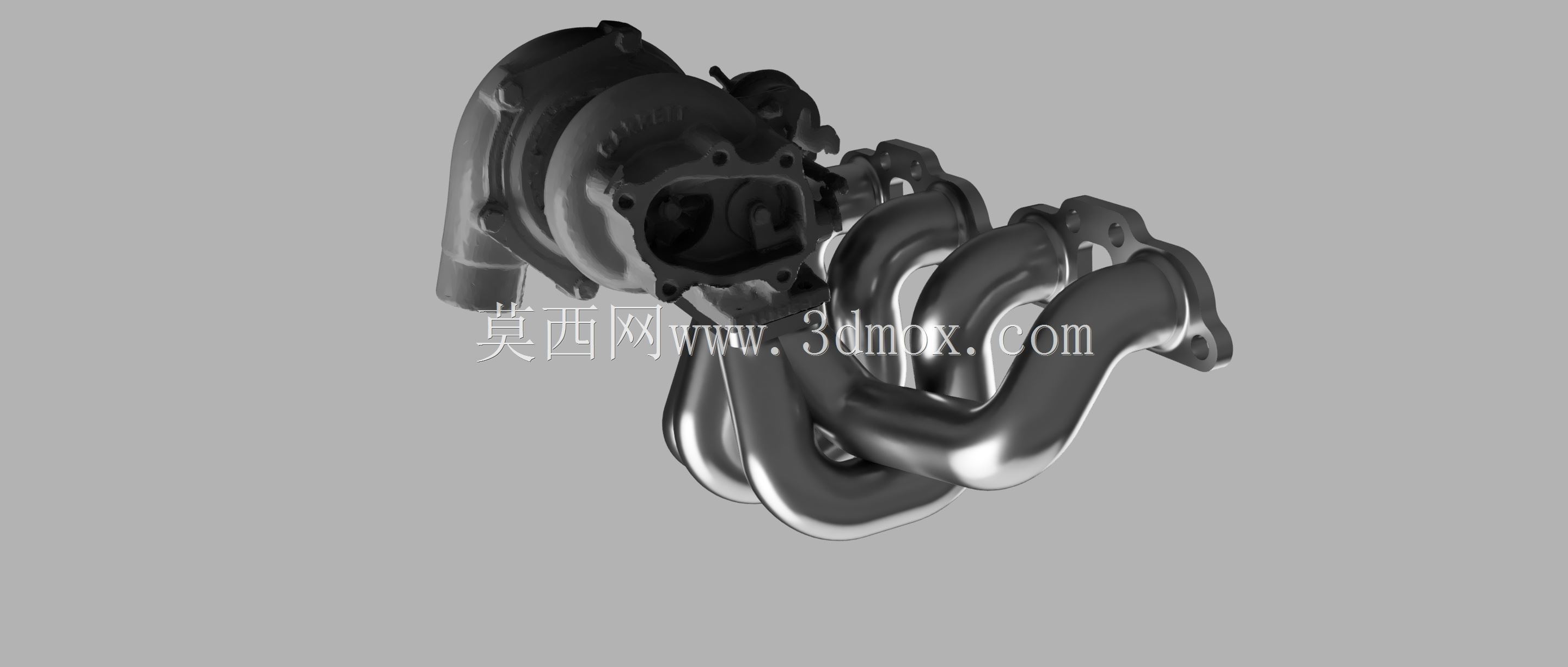

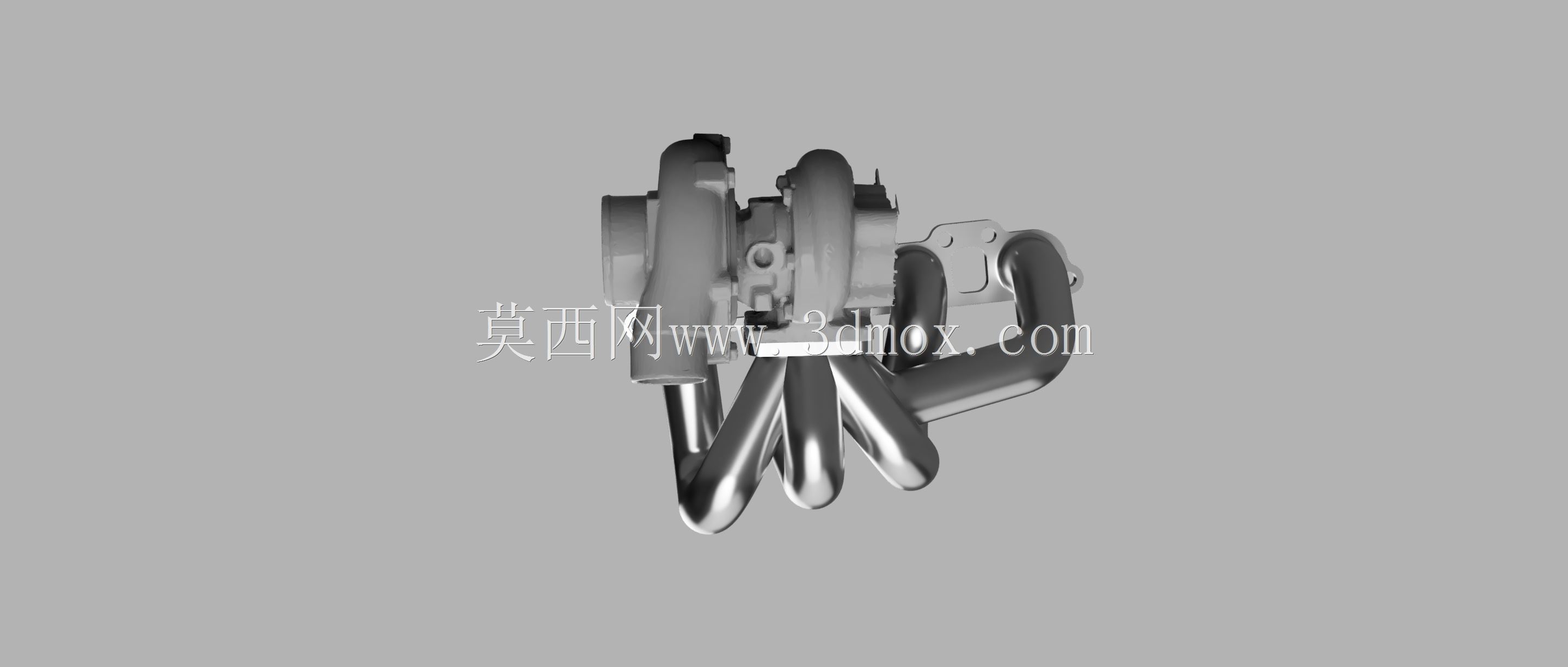

　　该歧管为适配横置布局SR系列动力单元的顶部安装排气歧管，核心作用是将发动机四个气缸排出的高温高压废气有序汇集，导向涡轮增压器的涡轮端入口，驱动涡轮叶轮高速旋转，为进气端提供增压压力，是涡轮增压动力系统中连接气缸盖排气侧与涡轮壳体的核心导流部件。从实际装车场景来看，这类歧管多用于后驱平台的性能升级动力舱，适配常见的S13、S14、S15等底盘车型，设计时首先要规避动力舱内的防火墙、减震塔顶、冷却管路、线束走向等干涉边界，顶部安装的布局形式能够缩短排气路径长度，降低排气脉冲的干涉损耗，相比原厂侧置歧管更适配大流量涡轮的升级需求，同时能留出更多空间布置加大中冷管路、外置泄压阀等周边性能部件。

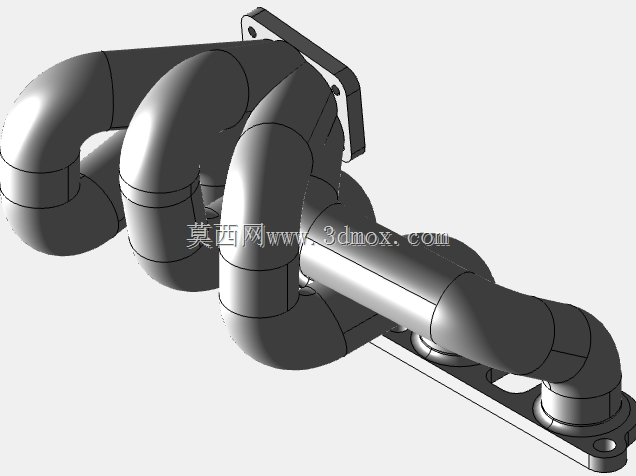

　　结构设计上，歧管采用等长化的管路走向思路，单支管路内径设定为42毫米，这个尺寸是兼顾低转速排气流速与高转速排气流量的折中选择——管径过小会在高转速工况下形成排气背压，限制动力输出上限；管径过大则会降低低转速区间的排气流速，导致涡轮起压转速滞后，影响日常行驶的低扭响应。当前版本的歧管采用四支管路末端汇集的集合段结构，集合段的容积经过反复测算，能够让四个气缸的排气脉冲按点火顺序有序进入涡轮入口，避免不同气缸的排气气流在集合段形成对冲紊流，减少排气能量的损耗。不过在实际结构验证中发现，当前集合段的布局仍存在气流扰动的优化空间，后续迭代会重新调整四个支管的汇入角度，优化集合段的内部流道造型，让排气气流更平顺地导向涡轮入口，进一步降低紊流带来的能量损失，提升涡轮的响应速度与高转速区间的动力输出效率。

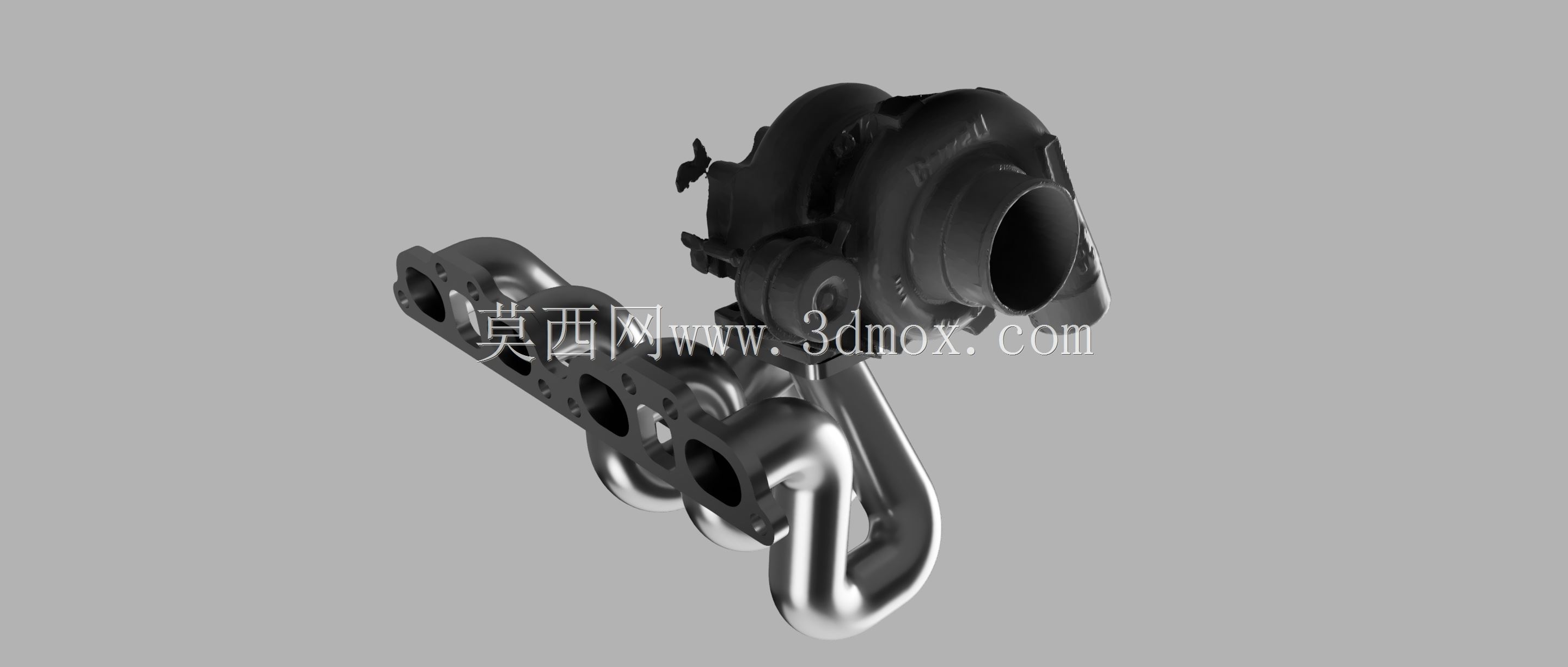

　　安装边界方面，歧管的气缸盖连接法兰严格匹配SR20DET缸盖的排气侧螺栓孔位与排气道口尺寸，法兰面采用平面度公差0.05毫米以内的机加工要求，安装时配合金属复合排气垫片能够保证高温工况下的密封性能，避免废气泄漏导致的舱内异味、排气温度异常等问题。歧管的涡轮端连接法兰匹配常见的T系列涡轮壳体入口尺寸，法兰厚度设计为12毫米，能够承受涡轮工作时的振动与高温拉扯，避免长期使用后出现法兰变形、漏气的问题。管路的弯折处采用大曲率半径的弯管造型，避免小半径弯折带来的排气阻力陡增，同时管壁厚度设定为3.5毫米，采用不锈钢材质的设计思路，既能够承受排气端最高近千摄氏度的高温工况，也有足够的结构强度抵抗发动机运行时的振动，避免长期使用后出现管路开裂的问题。

　　从实际使用的角度出发，这类歧管的设计还要考虑周边部件的热防护距离，歧管外壁与周边的橡胶管路、塑料部件、线束的最小距离保持在15毫米以上，必要位置预留了隔热罩的安装孔位，避免长期高温烘烤导致周边部件老化失效。同时歧管的安装吊耳位置经过优化，能够配合原厂的排气吊耳固定点，减少歧管自身的振动传递，降低动力舱内的共振异响。在流道设计上，所有管路的内壁都要求做平滑处理，避免焊接凸起、毛刺等结构造成的排气阻力增加，让排气气流能够以尽可能低的损耗到达涡轮端，最大化利用排气能量驱动涡轮运转。对于性能升级场景来说，这类歧管的设计还要兼顾不同涡轮型号的适配性，通过更换涡轮端转接法兰即可适配不同入口尺寸的涡轮增压器，无需重新改动歧管主体结构，降低后续性能升级的改造成本。在实际装车验证中，还要重点关注歧管与发动机机油尺、点火线圈、冷却水管等部件的间隙，避免安装后出现部件干涉，导致后续维护保养时需要拆卸歧管才能操作周边部件，提升日常维护的便利性。
