对称回转式机械连接轮结构练习草图

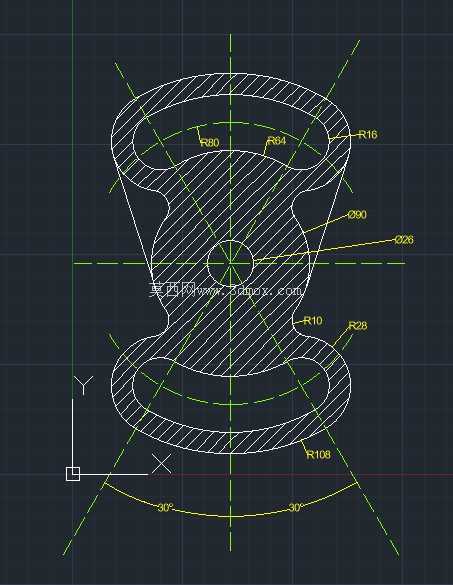

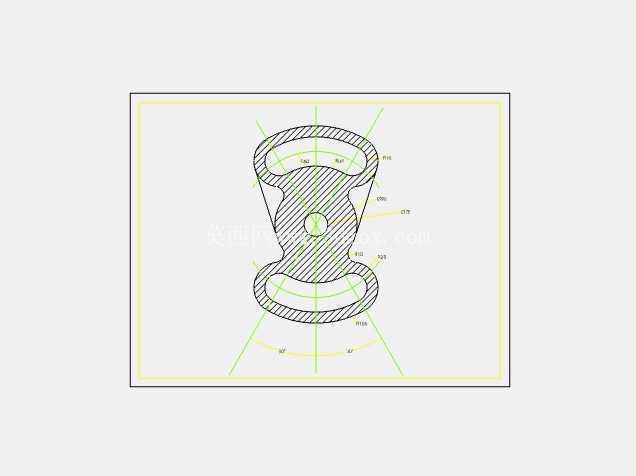

　　这类对称回转式连接结构，常出现在小型传动机构的张紧轮、导向轮以及线缆导向组件的设计场景中，核心作用是在传动链路里完成动力转向、张紧度调节或是线缆走向约束，部分同结构的零件也会作为流体管路的过渡连接座使用，适配低压流体的转向导通需求。从结构设计逻辑来看，整体采用上下对称的双环轮廓搭配中间收腰的连接段，上下两端的环形端面分别作为安装贴合面与工作面，中间收腰段既可以降低整体零件的重量，也能为转动配合的轴承或是滑动衬套预留安装空间，中心的通孔为轴类零件的穿装提供定位基准，所有圆弧过渡的设计都是为了降低应力集中系数，避免零件在受交变载荷时出现应力断裂的问题。从尺寸标注的逻辑来看，上下环形工作面分别标注了R80、R84以及R108的轮廓半径，对应不同直径的配合接触面，能够适配不同宽度的传动带或是不同直径的管路对接需求；中间收腰段的R10、R28圆弧过渡，是为了匹配标准轴承的外圈安装尺寸，保证轴承压装后不会出现干涉问题；侧面标注的290、326尺寸为零件的总宽度与总高度方向的安装边界，在实际装配时需要预留至少5mm的周边间隙，避免与相邻的机架结构出现运动干涉；角度标注的40度、30度为轮廓切线的倾斜角度，这个角度设计是为了保证传动带在轮面运行时不会出现脱带问题，同时也能降低轮面与传动带之间的侧向磨损。在实际建模过程中，这类回转类零件的二维草图是三维建模的核心基础，草图绘制时需要先确定中心基准线，再依次绘制上下环形轮廓、中间收腰的过渡圆弧，最后完成所有尺寸的约束与标注，保证草图完全定义没有过约束或是欠约束的问题，后续通过旋转特征就能快速生成三维实体模型，再根据实际使用需求添加安装孔、键槽等细节特征。这类结构在实际生产中多采用铸铝或是尼龙材质加工，铸铝材质的零件强度更高，适用于重载传动场景，尼龙材质的零件自润滑性能更好，运行噪音更低，适用于轻载、低转速的传动场景。在安装边界的校核上，需要注意中心孔的同轴度公差要控制在0.02mm以内，上下环形工作面的圆跳动公差不超过0.05mm，保证零件转动时不会出现偏摆，降低运行过程中的振动与噪音。另外，轮廓上的所有圆弧连接处都需要做倒钝处理，避免锐边划伤安装人员或是配合的传动部件，表面粗糙度根据使用场景调整，工作面的粗糙度需要达到Ra1.6以上，非安装面的粗糙度达到Ra6.3即可满足使用要求。
