多接口集成式排气歧管结构设计

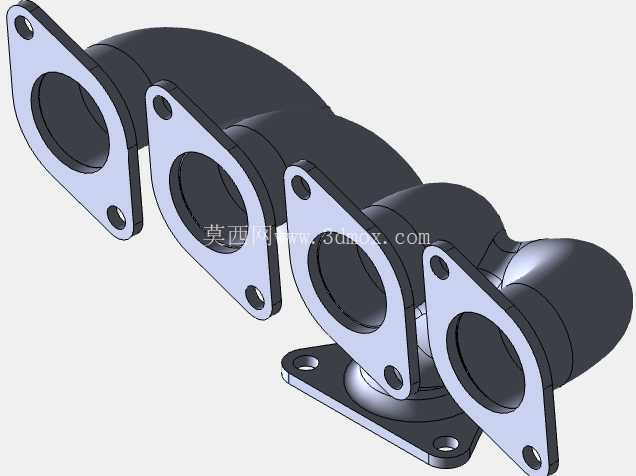

　　在往复式内燃机的排气系统布局中，这类多接口集成的排气歧管承担着将各气缸排出的高温废气有序汇集、输送至下游排气后处理单元的核心作用，其结构设计合理性直接影响发动机的排气背压、各缸排气均匀性乃至整机动力输出表现。从结构形态来看，该歧管采用四缸侧排集成布局，四个进气法兰沿管路走向依次排布，每个法兰面均设置两个对称布置的安装通孔，用于与气缸盖排气侧的对应接口紧密贴合，配合密封垫片实现高温废气的密封，避免漏气导致的排气效率下降与舱内废气泄漏风险。进气法兰的密封面采用平面加工设计，平面度公差需控制在0.05mm以内，才能保证在螺栓压紧力作用下垫片受力均匀，长期承受高温交变载荷时不会出现密封失效。歧管的管路走向采用渐扩式平滑过渡设计，从各缸进气口到末端总排气口的通流截面逐步增大，能够有效降低废气流速，减少各缸排气之间的干涉扰动，避免出现排气倒灌影响气缸扫气效率的问题。末端的总排气法兰设置在歧管底部，采用四孔安装布局，用于连接下游的三元催化器或者涡轮增压器进气端，法兰面的位置度公差需严格控制，保证与后处理设备的对接同轴度，避免安装时出现强制装配导致的应力集中，在长期高温振动工况下出现焊缝开裂或者法兰变形问题。从设计思路层面，这类歧管的建模过程首先需要匹配对应机型的气缸盖排气口位置参数，确定四个进气法兰的中心距与安装角度，保证与缸盖接口完全对齐，不存在安装错位；其次管路的弯曲半径需要经过流场仿真验证，避免出现过小的弯折角度导致局部流阻过大，影响废气排出效率；同时各个支管的长度设计需要兼顾排气脉冲的利用，尽可能让各缸的排气脉冲不发生相互干扰，提升发动机的充气效率。在安装边界方面，该歧管的整体外轮廓需要避让发动机舱内的周边部件，比如点火线圈、机油尺套管、冷却管路等，各个法兰的螺栓安装空间需要预留足够的扳手操作空间，避免出现螺栓无法拧紧的装配问题。歧管的壁厚设计需要兼顾耐热性能与结构重量，管壁过薄会导致高温下结构刚度不足，容易出现振动开裂，管壁过厚则会增加整机重量，同时提升热容量导致冷启动时排气升温速度变慢，影响后处理系统的起燃效率。在实际应用场景中，这类歧管多用于小排量直列四缸自然吸气发动机，适配乘用车或者小型工程机械的动力单元，其结构集成度较高，相比分体式排气歧管减少了密封连接点，降低了漏气故障概率，同时紧凑的结构布局能够缩小发动机排气侧的整体占用空间，便于整车机舱的布置优化。建模过程中需要重点关注各个法兰安装孔的位置度、管路内壁的平滑度，避免出现建模时的曲面褶皱导致实际流阻与仿真结果出现偏差，同时各个连接圆角的处理需要兼顾铸造或者3D打印的工艺可行性，避免出现过小的内角导致加工时出现应力集中点，在长期热交变载荷下萌生疲劳裂纹。
