台式螺杆夹紧虎钳工装结构

　　这套台式虎钳结构面向常规机加工、钳工修配、小型装配工位以及教学实训场景，核心任务是在钻削、轻铣、打磨、配焊、尺寸检测和部件预装时，把形状规则的坯料或半成品稳定限制在工作区域内。结构采用固定底座承托、活动钳口进给、螺杆施加轴向夹紧力的经典布置，底部轮廓带有与工作台面接触的支承面，可通过压板、螺栓或T型槽压块固定到机床工作台上，避免装夹后随切削力产生滑移。

　　从实际使用逻辑看，工件先放置在固定钳口与活动钳口之间，旋转顶部带握持段的螺杆，使活动钳口沿导向方向靠近工件。螺杆的长行程设计允许钳口在较大开口范围内调整，既能夹持较薄的板件、条料，也能容纳块状零件或小型组件。钳口与工件接触的区域承担主要压紧和定位作用，固定侧提供基准面，活动侧提供持续进给；当螺杆持续拧紧时，夹紧力通过钳口传递到工件两侧，使工件在水平方向被限制，同时依靠钳口底面与底座支承面的配合，抑制工件在加工过程中的翘起和偏转。

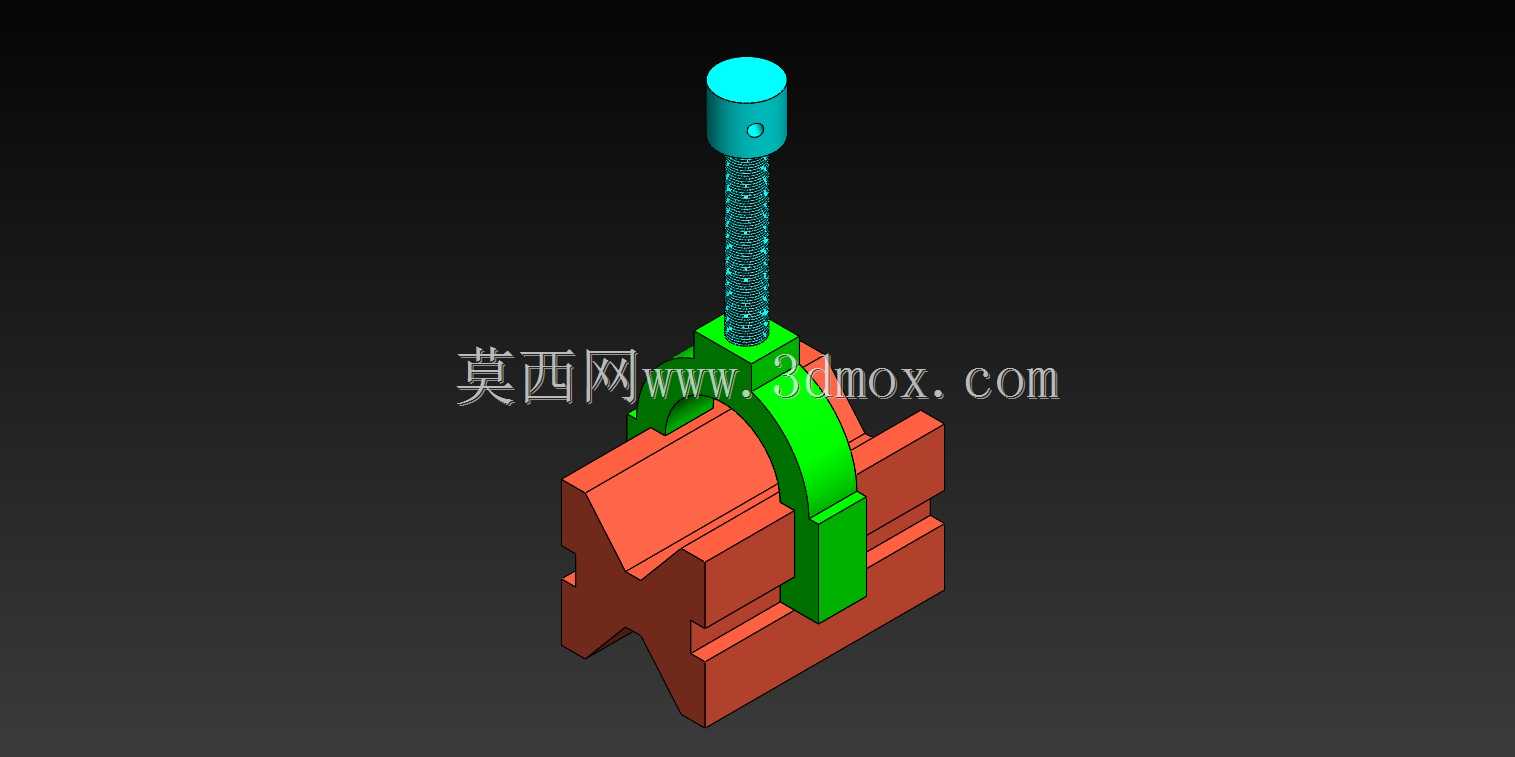

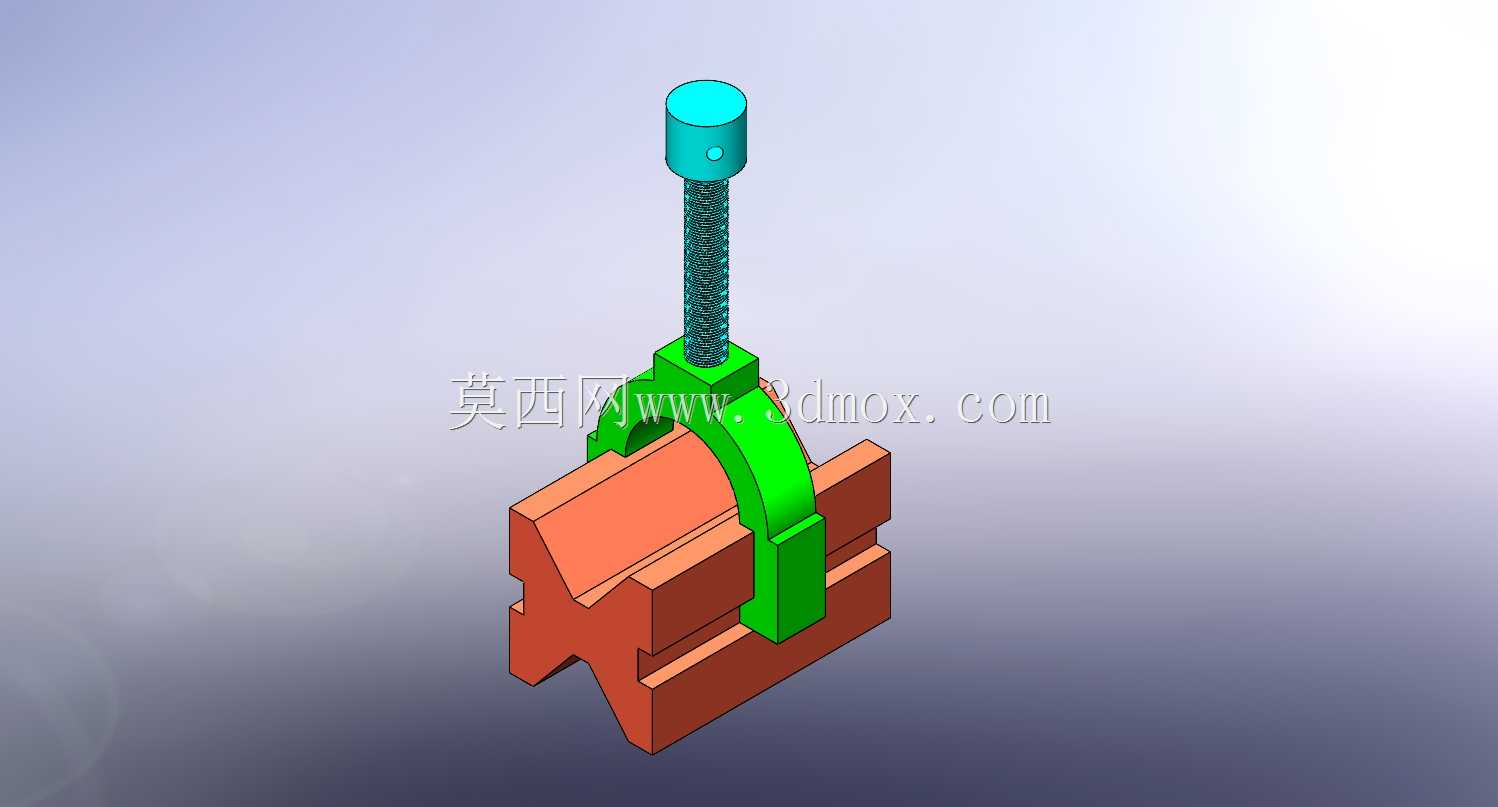

　　外形上，底座采用厚重的块状承托结构，底部宽度和长度方向形成稳定支撑边界，降低夹紧力作用点偏高时带来的倾覆趋势。固定钳体与底座结合为主要受力骨架，活动钳体则在导向区域内往复移动。顶部螺杆竖直布置，上端设置圆柱状操作头，便于加装手柄或使用工具施力；螺杆中段通过螺纹副将旋转运动转化为直线进给。绿色弧形压架跨设在钳体上方，既形成视觉上的加强轮廓，也在结构上参与连接和限位，使受力路径从活动钳口、钳体、螺杆到底座更加明确。

　　设计这类夹具时，首先要处理的是刚性与开口范围之间的平衡。钳口高度过低，虽然结构紧凑，但对较高工件的侧面约束不足，受侧向力时容易晃动；钳口过高，则夹紧力作用线远离底座支承面，会放大翻转力矩。因此模型中钳口高度与底座厚度保持协调，底座向两侧展开，形成足够的支承跨距。活动钳体与底座之间需要保留清晰的导向关系，保证进给过程中钳口面尽量平行贴合，避免单侧先接触造成工件偏摆。螺纹副区域则要兼顾自锁和操作效率，螺距过小会使空行程移动缓慢，螺距过大又会降低夹紧增力效果和自锁可靠性。

　　在安装边界方面，虎钳整体占地由底座长宽决定，工作台布置时需要在左右两侧预留工件伸出空间，在螺杆顶部预留操作手柄回转空间。若用于铣床或钻床，底座下方应保证与工作台T型槽的压接位置不干涉，固定螺栓不能突出到钳口运动范围内；若用于钳工台，则要确认台面对虎钳底部的支撑连续，避免悬空支承导致受力后底座变形。钳口前方应留出取放工件的操作距离，后方则要考虑固定钳口背靠方向是否需要靠挡或定位块。

　　该结构的功能重点不在复杂动作，而在可靠约束。固定底座提供安装基准和承重基础，活动钳口提供可变夹持宽度，螺杆提供可控制的夹紧力，弧形架体增强上部连接关系。对于规则矩形坯料，可直接以固定钳口面作为定位基准；对于异形件，则可在钳口上增加软爪、V型块或垫块，以扩大适配范围。模型把这些受力件、运动件和安装件之间的关系表达得较清楚，适合用于夹具原理演示、工装结构校核、工位布局参考以及机械设计教学中的夹紧机构分析。
