多自由度激光切割钣金机械臂结构

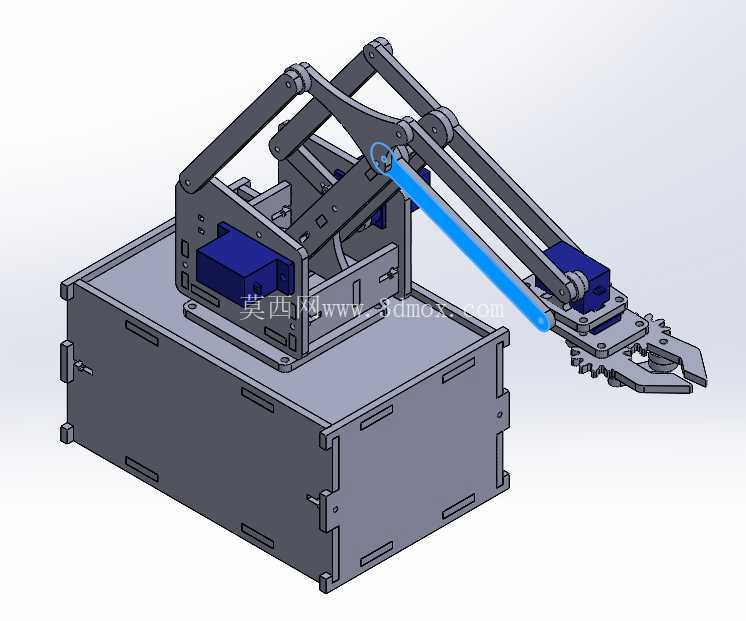

　　这套机械臂结构面向教学实验、小型搬运工位和轻载自动化演示场景，主体采用钣金激光切割件搭建，适合在桌面型设备、实训平台、流水线末端取放单元中使用。设备底部设置矩形箱体基座，既承担整机支撑，也可容纳控制板、驱动器、线束和电源模块；基座侧板预留散热长孔与装配缺口，便于后期电气元件安装、检修和走线固定。基座上平面通过折弯支架与螺栓连接肩部组件，安装面保持平整，能够保证关节轴线相对位置稳定，减少悬臂运动时的晃动。

　　臂体采用多连杆串联布局，肩部、肘部和腕部之间通过板件、销轴和舵机输出盘形成传动关系。连杆并非简单直臂堆叠，而是利用双侧钣金夹板夹持关节，使受力路径围绕关节中心对称分布；大臂和小臂在抬升、伸展过程中，主要载荷由板材平面内拉压和关节销承受，能够降低单侧支架扭转的风险。关节处布置标准紧固件和衬套类安装位置，销孔同轴度需要在切割与折弯后通过工装校核，避免运动卡滞。

　　末端执行器为齿轮联动式夹爪，两指通过啮合齿形保持近似同步开合，适合抓取规则小块工件、实验样件或轻型工艺物料。夹爪与腕部舵机之间设置过渡连接板，驱动件可根据负载需求更换为不同扭矩规格。腕部姿态随小臂末端变化，能够在有限工作半径内完成伸取、抬升、下放和释放动作。若用于实际工位，可在夹指表面增加橡胶垫、定位槽或真空吸附接口，以适应不同形状和表面材质的工件。

　　设计思路上，整机强调可加工性与装配便利性。绝大多数结构件可由平板激光切割后折弯成型，板材轮廓上直接集成铰接孔、减重孔、螺丝过孔和定位缺口，减少额外机加工工序。侧板之间通过折弯边、隔套和螺栓形成箱形或框架形截面，在控制重量的同时提高抗弯刚度。蓝色高亮连杆属于力传递路径中的关键件，建模时需要重点检查其与相邻夹板、舵机盘和紧固件的间隙，尤其在手臂极限伸展、折叠和夹爪回转时，不能出现干涉。

　　从安装边界看，基座 footprint 决定了设备在桌面或机架上的占用范围，底部箱体应放置在刚性平面上，并通过四角安装孔或减振垫固定。机械臂向前伸出时，末端夹爪会超出基座前缘，因此工位布局需要在前方预留取放空间，后侧和侧方也要留出肩部回转、连杆摆动及线束弯折半径。箱体高度不仅影响电气仓容积，也抬高肩部旋转中心，进而改变最低抓取高度和越障能力；肩部支点越高，小臂向下探取时越容易避开工作台边缘，但整机重心也会随臂展上升，需要在基座内布置配重或固定器件。

　　三维建模时应先确定舵机外形、输出轴中心、销孔直径和板材厚度，再反推连杆长度与关节间距。运动校核需覆盖手臂收拢、水平前伸、最大仰角和夹爪接近基座等典型姿态，重点观察螺栓头、垫片、线束和舵机壳体是否与钣金边缘发生摩擦。钣金件展开时要同步考虑折弯扣除、折弯半径和孔边距，铰接孔不宜过于贴近折弯线，否则成型后孔位变形会影响装配。对于需要重复拆装的教学设备，可在易磨损孔位设计可更换衬套；对于连续运行的轻载工位，则应增加关节限位、机械挡块和线缆拖链固定点，使结构从演示模型进一步转化为可稳定调试的自动化执行装置。
