舵机驱动机器人夹持机械爪结构

　　该夹持机构面向小型机器人手臂末端的抓取作业，采用舵机直接驱动的平行夹爪形式，整体结构紧凑，可通过3D打印方式快速制作，适合教学实验、桌面机器人、轻型搬运工位以及原型验证场景。机构的核心思路是把舵机输出的旋转运动转化为夹爪的开合动作，前端两指形成对称夹持区域，能够对规则块状零件、圆柱件、小型工具或实验样件进行稳定取放。

　　从实际用途看，这类夹持器并不追求大负载，而是强调低成本、易制造和易集成。它可以安装在多自由度机械臂腕部，也可以固定在自动化小工位上完成简单拾取、转移和摆放。由于舵机本身集成减速箱与控制接口，外部只需要提供安装空间和摆臂连接位置，即可形成完整的末端执行单元。对于结构设计人员而言，重点不在复杂传动，而在安装基准、运动间隙、夹持行程和舵机受力边界的协调。

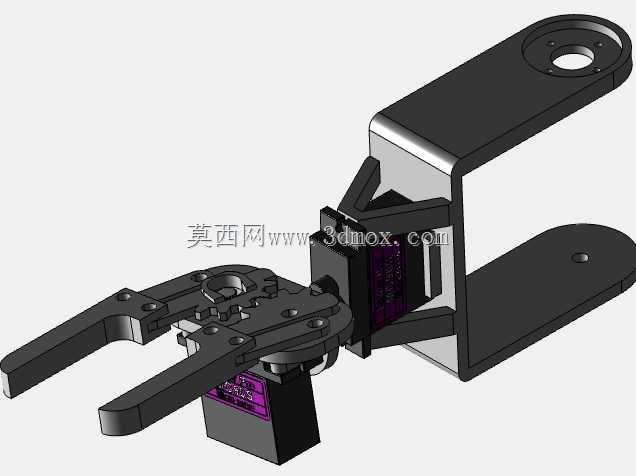

　　外形上，模型由后侧安装支架、中部舵机容纳区、前端回转夹爪以及两侧长臂指片组成。后侧支架呈折弯板式轮廓，上方带圆孔安装面，可与机器人手臂法兰或转接板连接；下方延伸出平面支撑区，用于承担舵机和夹爪的重量。支架的折边形成近似L形的承载结构，既能限制舵机侧向位移，也能让输出轴尽量靠近夹爪回转中心，减少悬臂长度。安装时需要关注支架后端面与手臂末端的同轴度，若孔位偏差过大，夹爪开合时会产生附加扭转，长期运行容易造成舵机轴孔磨损。

　　夹爪部分采用连杆式同步开合思路，舵机摆动通过中间连接件带动两侧指臂绕固定销轴转动。前端指片向外伸展，指端为平直接触面，适合夹持外形较规则的物体；若面对圆弧面或易碎件，可在指端增加橡胶垫、V形块或柔性衬套，以提高摩擦和适配性。设计时两指的转动中心应保持对称，销轴孔与连杆孔之间需要预留合理间隙，间隙过小会因打印件表面粗糙度或热胀导致卡滞，间隙过大则会使夹爪出现晃动，影响重复定位精度。

　　尺寸边界方面，该结构属于轻型末端夹具，整体长度主要由后侧支架和前伸指片决定，宽度集中在舵机安装区域，高度则受舵机本体和支架立板限制。布置在机械臂上时，不能只核对夹持器自身轮廓，还应把被夹物体的最大长度、宽度以及手臂运动包络一起纳入检查。尤其在手臂回转或靠近工作台边缘时，前伸指片容易与料盘、机架或相邻工位发生干涉，因此需要在三维环境中模拟全开、全闭以及带料三种状态。

　　舵机选型与结构强度需要匹配。MG39S这类伺服器件能够提供小型夹爪所需的摆角和扭矩，但安装支架不能完全依赖薄壁打印层承受冲击。舵机固定面应保证足够贴合面积，螺钉柱周围可增加局部加厚或筋位；输出摇臂与传动件之间应避免单点受力，尽量通过双面夹持或轴向限位减少脱落风险。若采用PLA打印，长期受舵机振动和夹紧反力影响，孔位附近可能出现蠕变；用于连续作业时可选择PETG、ABS或尼龙材料，并在销轴、螺钉连接处加入金属衬套。

　　夹持力控制也属于设计重点。舵机在到位后若持续保持最大扭矩，夹爪和物体都会受到刚性冲击，薄壁件可能被压伤，打印件销轴孔也容易扩孔。实际调试中可通过限制舵机转角、降低保持脉宽或在指面增加弹性材料来获得较柔和的夹持效果。对于需要精确力控的场景，这种简单舵机夹爪并不适合直接替代工业电动夹爪，但在轻载、低速、短节拍任务中，它具备结构简单、维护方便、制造成本低的优势。

　　建模时应优先保证运动件之间的层级关系清晰：固定支架、舵机本体、输出摇臂、连杆、左右指爪和销轴分别建立独立零件，便于检查干涉和替换打印件。装配中需要让舵机输出轴中心线与夹爪传动中心保持确定位置关系，支架上的过孔不能与运动件共用边线。指爪全开位置应留出物体进入空间，全闭位置则应避免两指硬碰撞，最好在限位面上设置轻微间隙或缓冲结构。

　　总体来看，该夹持器是一套面向轻型机器人末端操作的实用结构，强调可打印、可装配、可快速调试。它适合作为机械臂末端抓取原型，也可用于自动化课程设计、机器人竞赛和小型实验平台。工程落地时，应结合目标工件形状、舵机扭矩、打印材料强度和手臂安装空间进行局部修改，使夹爪行程、夹持力和结构刚度达到平衡。
