多工位定位卡盘结构三维设计

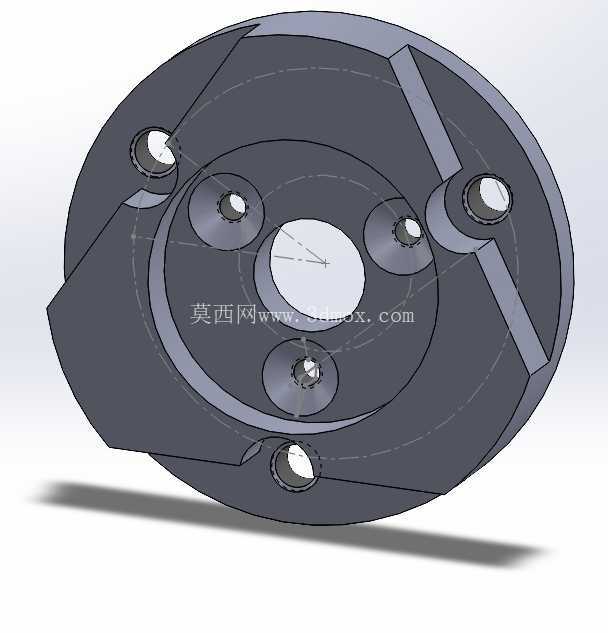

　　在常规回转类零件加工、工装定位场景中，卡盘作为核心装夹执行部件，其结构合理性直接决定工件装夹精度、重复定位一致性以及加工过程的载荷传递稳定性。这款卡盘结构采用盘式基体布局，整体为圆形盘状主体，中心设置大直径通孔，适配长轴类工件贯穿装夹需求，也可作为中心定位基准面，与工件端面定位凸台配合实现轴向定位。基体上沿周向均匀分布多组安装孔位，包含沉头螺栓过孔与定位销孔，其中沉头孔用于将卡盘整体固定在机床主轴端面、回转工作台或者工装基板上，安装时螺栓头部沉入孔内不会突出卡盘工作面，避免干涉工件装夹与刀具运动轨迹；定位销孔则用于卡盘与安装基座之间的精准对位，消除装配间隙带来的同轴度误差，保证卡盘回转中心与设备主轴中心重合。卡盘工作面设置三组沿径向分布的卡爪安装导向槽，槽体采用梯形截面结构，可承受装夹时的径向切削载荷，避免卡爪在重载装夹下出现翘起或者偏移，导向槽的加工精度直接决定卡爪的移动直线度，进而影响装夹后工件的圆跳动公差。在卡盘基体的非工作面侧，设置有卡爪驱动机构的安装腔，可适配螺旋盘式或者楔式驱动结构，通过转动驱动件带动三组卡爪同步沿径向移动，实现对不同直径工件的定心装夹，同步移动的结构设计可保证工件自动对中，无需人工反复调整找正，大幅提升装夹效率。从安装边界来看，这款卡盘的外径尺寸适配常规中小型回转加工设备的主轴安装规格，基体厚度控制在合理范围内，不会过多占用设备的轴向加工空间，中心通孔的直径可覆盖常规直径范围的轴类、套类零件装夹需求，周向安装孔的孔位分布符合通用机床主轴的法兰安装标准，可直接替换同规格的标准卡盘使用，无需额外加工过渡连接法兰。在实际应用场景中，这类卡盘不仅可用于车床、外圆磨床等回转加工设备的工件装夹，也可集成在焊接变位机、回转检测工装上，作为工件回转驱动的装夹载体，针对不同的装夹需求，还可通过更换卡爪的夹持型面，实现对圆形、方形甚至异形工件的稳定装夹。设计过程中，针对卡盘基体的受力特性，在安装孔位与导向槽的衔接位置做了圆角过渡处理，避免应力集中导致基体在重载装夹或者断续切削载荷下出现开裂，同时对工作面的平面度、导向槽与中心孔的位置度都做了明确的公差约束，保证装配后各运动部件的配合精度。卡爪与导向槽的配合面设置有润滑脂存储槽，可在长期使用过程中保持润滑状态，减少滑动磨损，延长卡盘的维护周期与使用寿命。不同于普通三爪卡盘的结构，这款卡盘在基体边缘额外设置了多个辅助定位孔，可用于安装定位挡块或者轴向支撑件，针对带法兰面的工件实现端面与径向的双重定位，进一步提升装夹刚性，在大切削量加工场景下可有效减少工件的振动，提升加工表面质量。
